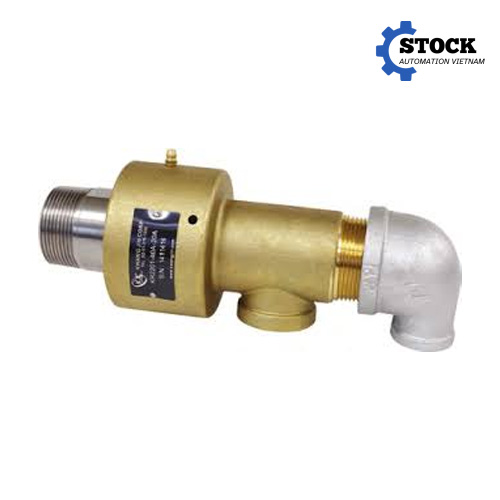

Giới thiệu sản phẩm KR2201-40A-20A KWANGJIN Vietnam
KR2201-40A-20A KWANGJIN Vietnam là khớp nối xoay công nghiệp thuộc dòng KJC 2200 Series, được sử dụng để đưa môi chất như nước, dầu, khí hoặc không khí vào và ra khỏi thiết bị trong điều kiện có chuyển động quay. Sản phẩm còn được gọi là Rotary Joint hoặc Rotary Union, đóng vai trò kết nối giữa đường ống cố định và bộ phận quay của máy, giúp môi chất được truyền liên tục mà không cần làm xoắn hoặc uốn đường ống theo chuyển động của thiết bị.
Model KR2201-40A-20A được thiết kế theo cấu hình khớp nối xoay dạng duplex với phần kết nối chính kích thước 1-1/2 inch và đầu kết nối môi chất 3/4 inch. Theo bảng kích thước của dòng 2200 Series, model này có chiều dài tổng thể L khoảng 234 mm, đường kính thân tại vị trí E là 88 mm và khối lượng khoảng 3 kg.
Khớp nối xoay Kwang Jin KR2201-40A-20A phù hợp với các hệ thống máy móc có bộ phận quay liên tục nhưng vẫn cần cấp hoặc hồi môi chất ổn định. Đây là thành phần quan trọng trong nhiều dây chuyền công nghiệp, đặc biệt tại các cụm lô quay, trục quay, thiết bị gia nhiệt, máy cán, máy xử lý vật liệu và các hệ thống sử dụng nước, dầu, khí hoặc không khí làm môi chất vận hành.
Khi lựa chọn KR2201-40A-20A KWANGJIN Vietnam, người sử dụng cần kiểm tra đồng thời kích thước đường ống, loại môi chất, áp suất, nhiệt độ, tốc độ quay và hướng lắp đặt. Việc lựa chọn đúng cấu hình ngay từ đầu giúp hạn chế rò rỉ, giảm tải cho đường ống và duy trì độ ổn định của hệ thống trong quá trình vận hành.
Đặc điểm kỹ thuật nổi bật
KR2201-40A-20A thuộc dòng khớp nối xoay KJC 2200 Series. Dòng sản phẩm này được phát triển cho các ứng dụng truyền môi chất qua thiết bị có chuyển động quay, với nhiều kích thước và cấu hình khác nhau để đáp ứng yêu cầu của từng loại máy.
Một số thông số kỹ thuật đáng chú ý của KR2201-40A-20A gồm:
| Thông số | KR2201-40A-20A |
|---|---|
| Thương hiệu | Kwang Jin |
| Dòng sản phẩm | KJC 2200 Series |
| Loại thiết bị | Rotary Joint / Rotary Union |
| Cấu hình | Duplex, stationary syphon |
| Kích thước kết nối chính | 1-1/2 inch |
| Kích thước kết nối môi chất | 3/4 inch |
| Kích thước thân E | 88 mm |
| Chiều dài L | 234 mm |
| Kích thước L1 | 215 mm |
| Kích thước L3 | 192 mm |
| Kích thước L4 | 138 mm |
| Kích thước L6 | 46 mm |
| Kích thước N | 35 mm |
| Kích thước X | 46 mm |
| Khối lượng | Khoảng 3 kg |
| Áp suất tối đa dòng | 10 kg/cm², tương đương 150 PSI |
| Nhiệt độ tối đa dòng | 100°C |
| Tốc độ quay tối đa với kích thước 32A–40A | 700 RPM |
| Môi chất | Nước, không khí, khí, dầu |
Các thông số về áp suất, nhiệt độ, tốc độ quay và môi chất được xác định theo cấu hình của dòng Kwang Jin 2200 Series. Với nhóm kích thước 32A đến 40A, tốc độ quay tối đa được công bố là 700 RPM; dòng sản phẩm có dải kích thước từ 6A đến 80A tùy model.
Cấu trúc KR2201-40A-20A được thiết kế để duy trì đường dẫn môi chất trong khi phần thiết bị liên quan thực hiện chuyển động quay. Đây là điểm khác biệt quan trọng so với các đầu nối đường ống thông thường. Nếu sử dụng đầu nối cố định tại vị trí có chuyển động quay, đường ống có thể bị xoắn, gây mỏi vật liệu hoặc ảnh hưởng đến độ kín. Rotary Joint giải quyết vấn đề này bằng cơ cấu kết nối chuyên dụng cho chuyển động quay.
Trong cấu hình KR2201-40A-20A, các kích thước kết nối được xác định rõ theo bản vẽ dòng 2200 Series. Điều này giúp kỹ sư dễ dàng đối chiếu với bản vẽ máy, kích thước đường ống hiện hữu và không gian lắp đặt trước khi đặt hàng.
Kwang Jin cũng cung cấp nhiều biến thể trong cùng dòng như KR2201-32A-15A, KR2201-50A-25A, KR2201-65A-32A và các model khác. Vì vậy, không nên chỉ dựa vào hình dáng bên ngoài để thay thế khớp nối xoay. Cần đối chiếu chính xác mã model, kích thước kết nối và điều kiện làm việc của thiết bị.
Ưu điểm khi sử dụng KR2201-40A-20A KWANGJIN Vietnam
KR2201-40A-20A KWANGJIN Vietnam mang lại giải pháp kết nối phù hợp cho các hệ thống cần truyền môi chất qua bộ phận quay. Ưu điểm quan trọng nhất nằm ở khả năng duy trì kết nối môi chất trong quá trình thiết bị chuyển động, qua đó hạn chế tình trạng đường ống bị xoắn hoặc chịu lực không cần thiết.
Trong máy móc công nghiệp, các bộ phận quay thường hoạt động liên tục với tốc độ khác nhau. Nếu đường ống được dẫn trực tiếp đến bộ phận quay, chuyển động liên tục có thể làm phát sinh ứng suất cơ học trên ống và các đầu nối. Khớp nối xoay cho phép thiết kế đường truyền môi chất phù hợp hơn với chuyển động thực tế của máy.
Model KR2201-40A-20A có kích thước kết nối chính 1-1/2 inch và đầu kết nối môi chất 3/4 inch, phù hợp với các hệ thống cần lưu lượng môi chất tương đối lớn nhưng vẫn yêu cầu kết nối gọn trong cụm thiết bị. Kích thước thân và chiều dài được tiêu chuẩn hóa giúp kỹ sư thuận tiện hơn trong quá trình thiết kế, thay thế và bảo trì.
Một lợi ích khác là khả năng sử dụng với nhiều loại môi chất công nghiệp. Dòng KR2200 được công bố cho các môi chất gồm nước, không khí, khí và dầu. Tuy nhiên, khả năng sử dụng thực tế vẫn cần được kiểm tra theo nhiệt độ, áp suất, thành phần môi chất và vật liệu phớt của cấu hình cụ thể.
Khớp nối xoay cũng giúp giảm thời gian xử lý khi bảo trì hệ thống. Khi model thay thế được xác định chính xác, kỹ thuật viên có thể đối chiếu kích thước và kết nối trước khi tháo thiết bị cũ. Điều này đặc biệt hữu ích đối với dây chuyền sản xuất có yêu cầu thời gian dừng máy thấp.
Đối với các thiết bị vận hành liên tục, việc lựa chọn đúng Rotary Joint còn có ý nghĩa đối với độ ổn định của toàn bộ hệ thống. Rò rỉ tại vị trí kết nối có thể dẫn đến thất thoát môi chất, ảnh hưởng đến chất lượng sản phẩm hoặc gây mất an toàn tùy theo loại môi chất. Vì vậy, KR2201-40A-20A cần được lựa chọn và lắp đặt theo đúng điều kiện thiết kế của máy.
Ứng dụng thực tế
KR2201-40A-20A được sử dụng trong các hệ thống máy móc có nhu cầu truyền môi chất giữa phần cố định và phần quay. Những ứng dụng phổ biến của dòng khớp nối xoay Kwang Jin bao gồm thiết bị công nghiệp, máy cán, máy xử lý vật liệu, thiết bị cuộn và các hệ thống sử dụng lô hoặc trục quay.
Trong ngành thép và gia công kim loại, Rotary Joint thường được sử dụng tại các cụm lô có yêu cầu cấp hoặc hồi nước làm mát. Khi lô quay trong quá trình sản xuất, khớp nối xoay tạo điều kiện duy trì đường cấp môi chất mà không để đường ống bị cuốn theo chuyển động của lô.
Trong các hệ thống sử dụng dầu, khớp nối xoay có thể được dùng tại những vị trí cần truyền dầu đến cụm quay. Đối với ứng dụng này, cần xác định chính xác loại dầu, nhiệt độ vận hành, áp suất và yêu cầu tương thích vật liệu phớt trước khi lựa chọn.
Đối với hệ thống khí hoặc không khí, Rotary Joint có thể được sử dụng tại các cơ cấu quay cần cấp khí liên tục. Khi thiết bị làm việc ở tốc độ cao, việc lựa chọn model phải dựa trên cả áp suất làm việc và tốc độ quay, không nên chỉ dựa vào kích thước đường ống.
Với KR2201-40A-20A, tốc độ quay tối đa của nhóm kích thước 32A–40A trong dòng 2200 được công bố ở mức 700 RPM. Áp suất tối đa của dòng là 10 kg/cm², tương đương 150 PSI, và nhiệt độ tối đa là 100°C. Đây là các giới hạn quan trọng cần được đối chiếu với điều kiện thực tế trước khi đưa sản phẩm vào hệ thống.
Ngoài các ứng dụng mới, KR2201-40A-20A còn có thể được sử dụng làm linh kiện thay thế cho các hệ thống máy đang vận hành khi model hiện tại cần bảo trì hoặc thay mới. Trong trường hợp này, việc cung cấp đúng mã sản phẩm có ý nghĩa rất quan trọng vì chỉ một sai khác về kích thước ren, hướng ren, cấu hình hoặc đường kính kết nối cũng có thể khiến sản phẩm không lắp vừa hệ thống.
Hướng dẫn lựa chọn model KR2201-40A-20A KWANGJIN Vietnam
Để lựa chọn KR2201-40A-20A KWANGJIN Vietnam chính xác, trước tiên cần xác định loại máy và vị trí lắp đặt. Người phụ trách kỹ thuật nên kiểm tra bản vẽ thiết bị hoặc đo trực tiếp khớp nối đang sử dụng, bao gồm kích thước ren, đường kính kết nối, chiều dài tổng thể và không gian lắp đặt.
Tiếp theo là xác định môi chất. Dòng Kwang Jin 2200 có các cấu hình dành cho nước, không khí, khí và dầu. Môi chất thực tế phải được đối chiếu với vật liệu làm kín và điều kiện vận hành để bảo đảm khả năng tương thích.
Áp suất và nhiệt độ làm việc cũng là hai thông số bắt buộc phải kiểm tra. Với dòng sản phẩm này, giới hạn tham khảo được công bố là tối đa 10 kg/cm² hoặc 150 PSI và 100°C. Nếu hệ thống có áp suất hoặc nhiệt độ cao hơn, cần chuyển sang model hoặc cấu hình phù hợp thay vì sử dụng KR2201-40A-20A vượt giới hạn thiết kế.
Tốc độ quay của máy cần được kiểm tra riêng. Với kích thước 32A–40A của dòng 2200, tốc độ quay tối đa được công bố là 700 RPM. Nếu máy vận hành gần giới hạn này, nên cung cấp đầy đủ thông tin về tốc độ quay thực tế để bộ phận kỹ thuật xác nhận model trước khi đặt hàng.
Kích thước kết nối cũng cần được đối chiếu chính xác. KR2201-40A-20A có kích thước A là 1-1/2 inch và đầu B là 3/4 inch theo bảng kích thước của nhà sản xuất. Các cổng liên quan khác có kích thước 1 inch và 3/4 inch theo cấu hình bản vẽ.
Ngoài ra, cần xác định đúng cấu hình của khớp nối xoay, bao gồm dạng duplex, hướng ren và cách bố trí đường cấp hồi. Trong trường hợp thay thế thiết bị đang sử dụng, tốt nhất nên cung cấp hình ảnh tem model, hình ảnh thực tế, bản vẽ hoặc thông số của khớp nối cũ. Đây là cơ sở để xác nhận sản phẩm thay thế, tránh tình trạng chọn đúng dòng nhưng sai kích thước hoặc sai cấu hình.
Đối với các dự án mới, kỹ sư nên xác định model dựa trên toàn bộ điều kiện vận hành thay vì chỉ dựa trên kích thước đường ống. Áp suất, nhiệt độ, tốc độ quay, môi chất và phương án lắp đặt đều ảnh hưởng trực tiếp đến khả năng làm việc của Rotary Joint.
Nếu hệ thống đang sử dụng model KR2201-40A-20A nhưng cần thay thế phớt hoặc linh kiện làm kín, cần xác định đúng bộ linh kiện tương thích với model trước khi đặt hàng. Không nên tự ý thay đổi vật liệu phớt hoặc kích thước linh kiện nếu chưa có xác nhận kỹ thuật.
Liên hệ mua hàng
Công ty Song Thành Công cung cấp KR2201-40A-20A KWANGJIN Vietnam và các thiết bị công nghiệp, thiết bị tự động hóa, linh kiện máy móc và giải pháp thay thế cho hệ thống sản xuất tại Việt Nam.
Khi yêu cầu báo giá KR2201-40A-20A, khách hàng nên cung cấp mã model, số lượng cần mua và thông tin ứng dụng nếu có. Đối với trường hợp thay thế khớp nối xoay đang sử dụng, hình ảnh sản phẩm cũ, tem model, kích thước kết nối và điều kiện làm việc sẽ giúp bộ phận kỹ thuật xác nhận nhanh hơn.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi.
KR2201-40A-20A KWANGJIN Vietnam là lựa chọn phù hợp cho các hệ thống cần kết nối môi chất với thiết bị có chuyển động quay. Với cấu hình kích thước 40A–20A, khả năng làm việc với nhiều loại môi chất và thiết kế thuộc dòng KJC 2200, sản phẩm có thể đáp ứng nhiều yêu cầu trong máy móc và dây chuyền công nghiệp. Để bảo đảm thiết bị hoạt động ổn định, khách hàng nên xác nhận đầy đủ kích thước kết nối, môi chất, áp suất, nhiệt độ và tốc độ quay trước khi đặt hàng.
