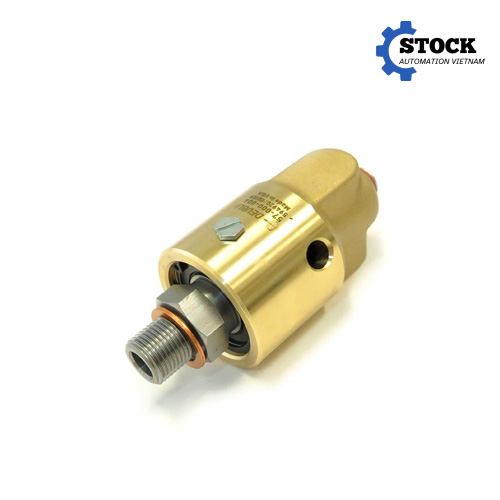

Giới thiệu sản phẩm KR2201-65A-32A Kwang Jin
KR2201-65A-32A Kwang Jin là khớp nối xoay dòng đôi thuộc dòng KJC 2200 Series, được thiết kế để duy trì kết nối dòng lưu chất giữa phần cố định và cơ cấu quay trong các hệ thống máy móc công nghiệp. Đây là giải pháp phù hợp cho những thiết bị cần truyền môi chất qua một vị trí có chuyển động quay liên tục hoặc chuyển động quay với tốc độ thấp, đồng thời yêu cầu kết nối ổn định và hạn chế rò rỉ trong quá trình vận hành.
Khác với khớp nối đường ống thông thường chỉ làm nhiệm vụ liên kết cố định hai đoạn ống, khớp nối xoay cho phép môi chất được truyền qua vị trí tiếp xúc giữa phần tĩnh và phần quay. Cấu trúc dòng đôi của KR2201-65A-32A cho phép bố trí hai đường lưu chất trong cùng cụm khớp nối, phù hợp với những hệ thống cần cấp và hồi môi chất hoặc cần tổ chức hai đường dẫn độc lập trên một thiết bị quay.
Trong mã sản phẩm, kích thước chính của model là 65A, tương đương kích thước kết nối danh nghĩa 2-1/2 inch, trong khi phần kết nối phụ của model là 32A, tương đương 1-1/4 inch. Tài liệu KJC xác định KR2201-65A-32A thuộc cấu hình Duplex với các kích thước kết nối và kích thước thân được thiết kế cho hệ thống công nghiệp có không gian lắp đặt tương đối lớn.
KR2201-65A-32A được phát triển cho các hệ thống yêu cầu độ ổn định cao tại vị trí kết nối quay. Việc lựa chọn đúng model, đúng kích thước đường ống, môi chất, áp suất, nhiệt độ và điều kiện chuyển động là yếu tố quan trọng để khớp nối hoạt động ổn định và duy trì tuổi thọ của cụm làm kín.
Song Thành Công cung cấp KR2201-65A-32A Kwang Jin tại Việt Nam, hỗ trợ khách hàng xác định đúng model theo bản vẽ thiết bị, kích thước đường ống và điều kiện vận hành thực tế.
Đặc điểm kỹ thuật nổi bật
KR2201-65A-32A thuộc dòng Rotary Joint 2200 Series của Kwang Jin, sử dụng cấu hình Duplex với hai đường dẫn trong cụm khớp nối. Thiết kế này đặc biệt hữu ích trong các máy móc có cơ cấu quay nhưng vẫn cần duy trì việc cấp hoặc hồi môi chất từ hệ thống cố định đến bộ phận chuyển động.
Các thông số chính của model có thể tham khảo như sau:
| Thông số | KR2201-65A-32A |
|---|---|
| Thương hiệu | Kwang Jin |
| Dòng sản phẩm | KJC 2200 Series |
| Loại sản phẩm | Rotary Joint – Khớp nối xoay |
| Cấu hình | Duplex |
| Kích thước chính | 65A – 2-1/2 inch |
| Kích thước kết nối phụ | 32A – 1-1/4 inch |
| Kích thước A | 127 mm |
| Chiều dài L | 336 mm |
| Chiều dài L1 | 306 mm |
| Kích thước L3 | 271 mm |
| Kích thước L4 | 194 mm |
| Kích thước L6 | 64 mm |
| Kích thước N | 60 mm |
| Kích thước X | 75 mm |
| Khối lượng tham khảo | 10,4 kg |
Các kích thước trên được lấy theo bảng kích thước của dòng KR2201-65A-32A trong tài liệu KJC; khi đặt hàng thực tế cần đối chiếu thêm bản vẽ kỹ thuật và cấu hình kết nối cụ thể của thiết bị.
Một đặc điểm quan trọng của dòng 2200 là kết cấu làm kín cân bằng, giúp giảm lực ma sát trong quá trình làm việc. Thiết kế này hỗ trợ khớp nối duy trì chuyển động quay ổn định trong điều kiện có áp suất, đồng thời giảm tải tác động lên cụm làm kín. Tài liệu KJC cũng mô tả cấu trúc sử dụng shaft và lò xo bằng thép không gỉ trên dòng sản phẩm này nhằm tăng khả năng chống ăn mòn.
Đối với KR2201-65A-32A, kích thước thân tương đối lớn, phù hợp với các hệ thống đường ống và máy móc công nghiệp có lưu lượng hoặc kích thước kết nối lớn. Thân khớp nối được thiết kế để tạo thành một cụm truyền môi chất giữa phần cố định và phần quay mà không làm mất đi khả năng chuyển động của cơ cấu.
Khi lựa chọn và vận hành, không nên chỉ căn cứ vào kích thước đường ống. Áp suất, tốc độ quay, nhiệt độ, loại môi chất và cấu hình lắp đặt đều ảnh hưởng trực tiếp đến khả năng làm việc của khớp nối. Tài liệu của Kwang Jin cũng lưu ý không vận hành đồng thời tại giới hạn áp suất và giới hạn tốc độ quay cao nhất.
Đối với các yêu cầu kỹ thuật đặc biệt, cần xác nhận cấu hình trước khi đặt hàng để bảo đảm vật liệu làm kín, kết nối và điều kiện vận hành phù hợp với hệ thống thực tế.
Ưu điểm khi sử dụng KR2201-65A-32A
KR2201-65A-32A Kwang Jin mang lại giải pháp kết nối linh hoạt cho các thiết bị có chuyển động quay và cần truyền môi chất liên tục. Thay vì sử dụng nhiều đoạn ống mềm hoặc kết cấu đường ống phức tạp để bù chuyển động, rotary joint tạo ra một điểm kết nối chuyên dụng giữa phần cố định và phần quay.
Một trong những ưu điểm quan trọng là cấu hình duplex. Hai đường lưu chất được bố trí trong cùng cụm khớp nối giúp hệ thống có thể tổ chức đường cấp và đường hồi hoặc hai tuyến môi chất riêng biệt tùy theo thiết kế máy. Điều này đặc biệt hữu ích đối với các thiết bị cần tuần hoàn nước làm mát, dầu truyền nhiệt hoặc các môi chất công nghiệp khác.
Thiết kế khớp nối xoay cũng giúp giảm hiện tượng xoắn và kéo căng đường ống khi cơ cấu quay. Nếu sử dụng đường ống cứng trực tiếp cho bộ phận chuyển động, chuyển động lặp lại có thể tạo ra ứng suất cơ học lên đường ống và các điểm nối. Sử dụng rotary joint đúng cấu hình giúp tách chuyển động quay khỏi hệ thống đường ống cố định.
Kết cấu làm kín được thiết kế cho điều kiện làm việc có chuyển động tương đối giữa các bộ phận. Cấu trúc cân bằng giúp giảm ma sát và hỗ trợ hoạt động ổn định của cụm seal. Đây là yếu tố quan trọng đối với những thiết bị phải làm việc liên tục, bởi tình trạng ma sát lớn hoặc làm kín không phù hợp có thể dẫn đến rò rỉ và tăng thời gian dừng máy.
Model KR2201-65A-32A cũng có lợi thế về kích thước kết nối lớn, phù hợp với hệ thống đường ống công nghiệp 65A. Với trọng lượng khoảng 10,4 kg và chiều dài thân khoảng 336 mm theo bảng kích thước, thiết bị cần được tính toán không gian lắp đặt và phương án đỡ phù hợp trước khi đưa vào hệ thống.
Một lợi ích khác là khả năng lựa chọn model trong cùng dòng sản phẩm. KJC 2200 Series có nhiều kích thước từ nhỏ đến lớn như KR2201-15A-6A, KR2201-20A-8A, KR2201-25A-10A, KR2201-32A-15A, KR2201-40A-20A, KR2201-50A-25A, KR2201-65A-32A và KR2201-80A-40A. Nhờ đó, người dùng có thể lựa chọn model dựa trên kích thước hệ thống thay vì phải thay đổi toàn bộ thiết kế máy.
Ứng dụng thực tế
KR2201-65A-32A Kwang Jin được sử dụng trong các hệ thống máy móc công nghiệp có nhu cầu truyền môi chất qua vị trí chuyển động quay. Dòng khớp nối xoay KJC 2200 được thiết kế cho các ứng dụng công nghiệp và có nhiều cấu hình kết nối khác nhau, trong đó KR2201 thuộc nhóm Duplex Rotary Joint.
Trong hệ thống thiết bị quay, khớp nối có thể được sử dụng để đưa môi chất từ đường ống cố định vào trục hoặc cụm quay. Tùy thiết kế máy, hai đường lưu chất có thể đảm nhiệm chức năng cấp và hồi, giúp hình thành một vòng tuần hoàn mà không cần bố trí riêng nhiều cụm kết nối.
Một ứng dụng điển hình là các hệ thống có tuần hoàn nước làm mát. Khi một bộ phận của máy quay cần được làm mát liên tục, nước cần được đưa vào bộ phận quay và sau đó đưa trở lại đường hồi. Khớp nối xoay Duplex có thể đảm nhiệm hai tuyến này trong cùng một cụm thiết bị.
Sản phẩm cũng có thể được xem xét cho các dây chuyền sản xuất sử dụng hệ thống truyền nhiệt, làm mát hoặc tuần hoàn môi chất. Tuy nhiên, việc sử dụng cho hơi nước, dầu nóng hoặc môi chất có nhiệt độ cao phải được xác nhận theo đúng cấu hình seal và thông số kỹ thuật của phiên bản đặt hàng, không nên suy luận chỉ từ tên dòng sản phẩm.
Trong các dây chuyền sản xuất liên tục, vị trí rotary joint thường chịu ảnh hưởng đồng thời của áp suất, nhiệt độ, chuyển động quay và rung động cơ khí. Vì vậy, lựa chọn đúng model ngay từ đầu giúp giảm nguy cơ rò rỉ, hạn chế dừng máy ngoài kế hoạch và thuận tiện hơn cho công tác bảo trì.
KR2201-65A-32A cũng phù hợp để xem xét trong các hệ thống máy công nghiệp có kích thước đường ống lớn, trong đó kích thước kết nối chính 65A tương đương 2-1/2 inch. Các hệ thống thực tế có thể thuộc nhiều lĩnh vực như sản xuất công nghiệp, xử lý vật liệu, thiết bị quay, dây chuyền gia công và các hệ thống máy có tuần hoàn môi chất.
Đối với từng ứng dụng cụ thể, cần cung cấp cho nhà cung cấp các thông tin như loại môi chất, áp suất làm việc, nhiệt độ, tốc độ quay, kích thước đường ống, hướng lắp đặt và bản vẽ vị trí kết nối. Đây là cơ sở để xác nhận KR2201-65A-32A có phù hợp với thiết bị hay cần chuyển sang model khác trong dòng KJC.
Hướng dẫn lựa chọn model KR2201-65A-32A
Việc lựa chọn KR2201-65A-32A không nên chỉ dựa vào kích thước 65A hoặc 32A. Người sử dụng cần kiểm tra đồng thời nhiều yếu tố để bảo đảm khớp nối phù hợp với thiết bị hiện hữu.
Trước tiên là kích thước kết nối. KR2201-65A-32A có kích thước chính 65A, tương đương 2-1/2 inch, và kết nối phụ 32A, tương đương 1-1/4 inch. Nếu đường ống hoặc đầu kết nối của máy không tương ứng, cần kiểm tra lại bản vẽ hoặc lựa chọn model khác trong cùng dòng. Không nên sử dụng bộ chuyển đổi tùy ý nếu việc thay đổi kích thước làm ảnh hưởng đến lưu lượng hoặc kết cấu chịu lực.
Tiếp theo là số lượng đường lưu chất. KR2201 thuộc cấu hình Duplex, phù hợp khi hệ thống cần hai đường dẫn môi chất. Nếu thiết bị chỉ cần một đường lưu chất, có thể cần xem xét các dòng hoặc model Single Rotary Joint thay vì sử dụng cấu hình Duplex.
Áp suất làm việc cũng là thông số bắt buộc phải xác nhận. Đối với cấu hình Duplex của dòng KJC 2200, tài liệu sản phẩm thể hiện điều kiện vận hành phụ thuộc từng cấu hình ứng dụng; không nên lấy một giá trị giới hạn của dòng sản phẩm để áp dụng máy móc cho mọi môi chất và mọi điều kiện. Đặc biệt, nhà sản xuất lưu ý tránh sử dụng đồng thời áp suất tối đa và tốc độ quay tối đa.
Tốc độ quay là yếu tố tiếp theo cần kiểm tra. Khớp nối xoay làm việc trong điều kiện có chuyển động tương đối nên tốc độ quay càng cao thì yêu cầu đối với cụm làm kín, bôi trơn và kết cấu càng nghiêm ngặt. KR2201-65A-32A cần được lựa chọn dựa trên tốc độ thực tế của thiết bị chứ không chỉ dựa trên kích thước đường ống.
Nhiệt độ và môi chất cũng ảnh hưởng trực tiếp đến khả năng lựa chọn. Nước, dầu, khí, hơi hoặc các môi chất có tính chất hóa học khác nhau có thể yêu cầu vật liệu làm kín khác nhau. Vì vậy, khi yêu cầu báo giá hoặc xác nhận model, khách hàng nên cung cấp đầy đủ tên môi chất và nhiệt độ làm việc.
Cuối cùng là không gian lắp đặt. Với kích thước thân khoảng 336 mm và khối lượng khoảng 10,4 kg, KR2201-65A-32A cần có không gian đủ để lắp đặt, kết nối và bảo trì. Kích thước lỗ lắp, chiều dài tổng thể và hướng kết nối nên được kiểm tra trực tiếp trên bản vẽ trước khi mua.
Nếu khách hàng chưa chắc chắn giữa KR2201-65A-32A và các model gần kích thước như KR2201-50A-25A hoặc KR2201-80A-40A, nên gửi bản vẽ khớp nối đang sử dụng, kích thước đường ống và thông số vận hành. Song Thành Công có thể hỗ trợ đối chiếu model để hạn chế tình trạng mua sai kích thước hoặc sai cấu hình kết nối.
Liên hệ mua hàng
Công ty Song Thành Công là đơn vị phân phối các thiết bị công nghiệp tại Việt Nam, cung cấp KR2201-65A-32A Kwang Jin cùng nhiều model khớp nối xoay và thiết bị tự động hóa công nghiệp khác. Sản phẩm được cung cấp theo yêu cầu kỹ thuật của khách hàng, hỗ trợ tài liệu kỹ thuật và tư vấn lựa chọn model theo điều kiện vận hành thực tế.
Khách hàng khi yêu cầu báo giá KR2201-65A-32A nên cung cấp mã sản phẩm, số lượng cần mua, kích thước đường ống, loại môi chất, áp suất, nhiệt độ, tốc độ quay và bản vẽ kết nối nếu có. Các thông tin này giúp quá trình xác nhận model nhanh và chính xác hơn.
