Giới thiệu sản phẩm LDR2-50SW CCS Inc Vietnam

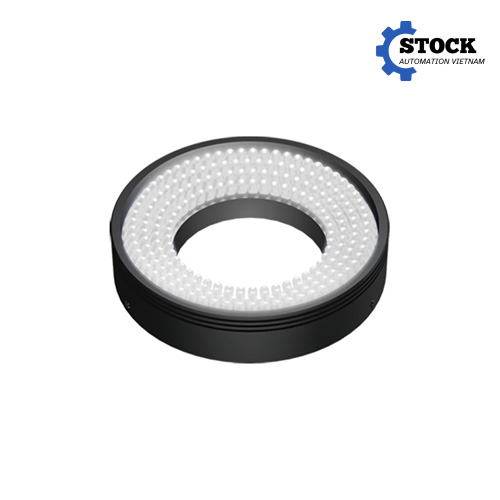

LDR2-50SW CCS Inc Vietnam là đèn LED vòng ánh sáng trắng được sản xuất bởi CCS Inc., thương hiệu chuyên về giải pháp chiếu sáng cho hệ thống xử lý hình ảnh công nghiệp và máy vision. Model LDR2-50SW có thiết kế dạng vòng với đường kính ngoài 50 mm, đường kính trong 28 mm và chiều cao 16 mm, phù hợp để bố trí ánh sáng đồng đều quanh khu vực cần kiểm tra bằng camera công nghiệp.
LDR2-50SW sử dụng LED ánh sáng trắng với nhiệt độ màu tương quan khoảng 5.500 K, nguồn cấp 24 VDC và công suất tiêu thụ tối đa 4,1 W. Thiết kế nhỏ gọn cùng khả năng lắp đặt trực tiếp quanh vùng quan sát giúp thiết bị phù hợp với các hệ thống kiểm tra ngoại quan, nhận dạng, đo lường và xử lý hình ảnh tự động. Vỏ đèn được chế tạo từ hợp kim nhôm, sử dụng phương pháp làm mát tự nhiên, không cần quạt làm mát bên ngoài.
Một điểm cần lưu ý khi lựa chọn LDR2-50SW là model này đã được CCS ngừng sản xuất từ ngày 28/02/2011. Model kế nhiệm được nhà sản xuất khuyến nghị là LDR2-50SW2. Vì vậy, trong trường hợp khách hàng đang thay thế một thiết bị LDR2-50SW hiện hữu, việc đối chiếu kích thước, đầu nối, nguồn cấp và yêu cầu chiếu sáng với LDR2-50SW2 là bước quan trọng trước khi đặt hàng.
Đối với các hệ thống máy móc đã sử dụng thiết bị CCS trong thời gian dài, việc xác định chính xác model trên nhãn thiết bị, kiểm tra loại cáp và cấu hình bộ điều khiển sẽ giúp hạn chế tình trạng mua nhầm model hoặc không tương thích với hệ thống hiện hữu.
Đặc điểm kỹ thuật nổi bật
LDR2-50SW là đèn LED vòng chuyên dụng cho ứng dụng chiếu sáng trong hệ thống xử lý hình ảnh. Thay vì sử dụng nguồn sáng chiếu từ một hướng duy nhất, kết cấu dạng vòng cho phép bố trí các phần tử phát sáng quanh khu vực quan sát. Cấu trúc này hỗ trợ tạo vùng chiếu sáng tập trung quanh đối tượng kiểm tra, đặc biệt hữu ích khi camera được đặt gần trục trung tâm của đèn.
Thông số kỹ thuật chính của LDR2-50SW gồm:
| Thông số | Giá trị |
|---|---|
| Model | LDR2-50SW |
| Nhà sản xuất | CCS Inc. |
| Loại sản phẩm | Đèn LED vòng |
| Màu LED | Trắng |
| Nhiệt độ màu tương quan | 5.500 K typ. |
| Đường kính ngoài | 50 mm |
| Đường kính trong | 28 mm |
| Chiều cao | 16 mm |
| Điện áp đầu vào | 24 VDC |
| Công suất tiêu thụ | 4,1 W tối đa |
| Vật liệu vỏ | Hợp kim nhôm |
| Đầu nối đầu vào | SMR-03V-B |
| Chiều dài cáp tiêu chuẩn | 0,3 m |
| Phương pháp làm mát | Làm mát tự nhiên |
| Nhiệt độ hoạt động | 0 đến 40°C |
| Độ ẩm hoạt động | 20 đến 85% RH, không ngưng tụ |
| Nhiệt độ lưu trữ | -20 đến 60°C |
| Khối lượng | Tối đa 50 g |
Các thông số trên được CCS công bố cho model LDR2-50SW. Thiết bị sử dụng nguồn 24 VDC, có chân kết nối với cực dương, chân không kết nối và cực âm. Khi thiết kế hệ thống, cần kiểm tra đúng sơ đồ đấu nối và khả năng cấp nguồn của bộ điều khiển trước khi đưa đèn vào vận hành.
Thiết kế đường kính ngoài 50 mm và đường kính trong 28 mm tạo ra dạng vòng tương đối nhỏ gọn. Điều này giúp LDR2-50SW dễ bố trí trong các cụm camera, cơ cấu kiểm tra hoặc máy tự động có không gian lắp đặt hạn chế.
Vỏ hợp kim nhôm góp phần tạo kết cấu chắc chắn và hỗ trợ quá trình tản nhiệt. LDR2-50SW sử dụng phương pháp làm mát tự nhiên, do đó không cần bố trí quạt riêng cho bộ đèn. Điều kiện môi trường vận hành được nhà sản xuất quy định trong khoảng 0 đến 40°C với độ ẩm 20 đến 85% RH, không ngưng tụ.
LDR2-50SW có thể sử dụng cùng các loại cáp CCS thuộc dòng FCB và FRCB với nhiều chiều dài khác nhau. Khi hệ thống có nhiều đèn, cần đặc biệt chú ý đến số lượng kênh và tổng công suất mà bộ điều khiển có thể đáp ứng. CCS cũng lưu ý rằng bộ điều khiển cần có số kênh tương ứng với tổng số đầu nối của các đèn được kết nối, đồng thời tổng công suất của đèn không được vượt quá công suất đầu ra của bộ điều khiển.
Ưu điểm khi sử dụng LDR2-50SW
LDR2-50SW được thiết kế để giải quyết một trong những yếu tố quan trọng của hệ thống machine vision: tạo điều kiện chiếu sáng ổn định cho camera khi thực hiện kiểm tra tự động.
Ánh sáng trắng khoảng 5.500 K phù hợp với nhiều bài toán kiểm tra ngoại quan trong đó màu sắc và đặc điểm bề mặt của sản phẩm cần được camera ghi nhận rõ ràng. Việc sử dụng nguồn sáng chuyên dụng thay vì tận dụng ánh sáng môi trường giúp hệ thống kiểm tra có điều kiện ánh sáng được kiểm soát tốt hơn.
Kết cấu dạng vòng là một ưu điểm đáng chú ý của LDR2-50SW. Đèn được bố trí quanh vùng quan sát nên có thể tạo ánh sáng trực tiếp lên đối tượng từ nhiều hướng xung quanh. Tùy vị trí camera, khoảng cách làm việc và đặc tính bề mặt sản phẩm, kỹ sư có thể lựa chọn cách bố trí phù hợp để giảm hiện tượng vùng quá sáng hoặc thiếu sáng trong ảnh.
Kích thước chỉ 50 mm đường kính ngoài và 16 mm chiều cao giúp LDR2-50SW phù hợp với các cụm thiết bị có không gian giới hạn. Đây là yếu tố quan trọng đối với máy kiểm tra tự động, máy đóng gói, máy phân loại hoặc các cơ cấu tích hợp camera cần giữ kích thước tổng thể nhỏ.
Nguồn 24 VDC cũng thuận tiện cho việc tích hợp vào nhiều hệ thống điều khiển công nghiệp. Trong thực tế, 24 VDC là mức nguồn phổ biến trong tủ điều khiển và thiết bị tự động hóa, vì vậy việc kết nối đèn với bộ điều khiển chuyên dụng có thể được thực hiện tương đối thuận tiện khi cấu hình đúng thiết bị.
Ngoài ra, LDR2-50SW sử dụng làm mát tự nhiên. Việc không sử dụng quạt giúp cấu trúc bộ đèn đơn giản, hạn chế thêm một thành phần cơ khí chuyển động vào hệ thống và phù hợp với những cụm máy yêu cầu thiết kế gọn.
Tuy nhiên, do LDR2-50SW là model đã ngừng sản xuất, lợi ích của model này chủ yếu nằm ở khả năng thay thế cho các hệ thống CCS hiện hữu đang sử dụng đúng model LDR2-50SW. Với dự án mới, khách hàng nên ưu tiên xem xét model kế nhiệm LDR2-50SW2 theo khuyến nghị của nhà sản xuất. LDR2-50SW2 vẫn sử dụng ánh sáng trắng, kích thước ngoài 50 mm, trong 28 mm và chiều cao 16 mm; nguồn cấp 24 VDC và công suất tối đa 3,8 W.
Ứng dụng thực tế
LDR2-50SW có thể được sử dụng trong các hệ thống chiếu sáng phục vụ camera công nghiệp và xử lý hình ảnh tự động. Thiết bị đặc biệt phù hợp khi cần bố trí nguồn sáng dạng vòng quanh vùng quan sát.
Trong dây chuyền sản xuất, LDR2-50SW có thể được tích hợp vào hệ thống kiểm tra ngoại quan để hỗ trợ camera quan sát các đặc điểm trên bề mặt sản phẩm. Tùy vào hình dạng vật thể, vị trí camera và khoảng cách giữa đèn với sản phẩm, kỹ sư hệ thống có thể điều chỉnh vị trí lắp đặt để đạt điều kiện chiếu sáng phù hợp.
Một số ứng dụng điển hình gồm kiểm tra hình dạng sản phẩm, phát hiện lỗi ngoại quan, kiểm tra sự hiện diện của linh kiện, nhận dạng chi tiết, đọc đặc điểm trên sản phẩm và các bài toán kiểm tra tự động khác sử dụng camera vision.
Đối với linh kiện cơ khí, điện tử hoặc các sản phẩm có kích thước nhỏ, đèn vòng có thể được đặt đồng tâm hoặc gần đồng tâm với vùng quan sát của camera. Cấu hình này giúp nguồn sáng tập trung quanh đối tượng và tận dụng không gian lắp đặt hiệu quả.
Trong các hệ thống tự động hóa cần kiểm tra liên tục, nguồn sáng ổn định có vai trò quan trọng đối với chất lượng hình ảnh đầu vào. Camera chỉ có thể xử lý chính xác khi hình ảnh thu được đáp ứng yêu cầu về độ sáng, độ tương phản và đặc điểm bề mặt. Vì vậy, việc lựa chọn đúng loại đèn chiếu sáng cần được xem xét đồng thời với camera, ống kính, khoảng cách làm việc và bộ điều khiển ánh sáng.
LDR2-50SW cũng phù hợp với các hệ thống CCS đã được triển khai trước đây. Khi thiết bị hiện hữu gặp sự cố hoặc cần thay thế, việc sử dụng đúng model hoặc model kế nhiệm được nhà sản xuất xác nhận giúp đơn vị vận hành thuận tiện hơn trong quá trình bảo trì.
Hướng dẫn lựa chọn model LDR2-50SW
Khi lựa chọn LDR2-50SW cho một hệ thống đang vận hành, trước tiên cần xác định chính xác model trên nhãn của bộ đèn. Điều này đặc biệt quan trọng vì dòng đèn vòng CCS có nhiều model khác nhau về màu ánh sáng, kích thước và cấu hình.
Nếu hệ thống đang sử dụng chính xác LDR2-50SW, cần kiểm tra nguồn cấp 24 VDC, đầu nối SMR-03V-B, loại cáp đang sử dụng và bộ điều khiển hiện hữu. Đồng thời, cần xác định số lượng đèn được kết nối và tổng công suất để bảo đảm bộ điều khiển có đủ kênh và khả năng cấp nguồn.
Nếu sản phẩm được dùng cho một dự án mới, cần xem xét tình trạng ngừng sản xuất của LDR2-50SW. CCS đã công bố LDR2-50SW2 là model thay thế được khuyến nghị. Model LDR2-50SW2 có kích thước cơ bản tương đương và vẫn sử dụng LED trắng với nhiệt độ màu 5.500 K typ., nhưng có công suất tối đa 3,8 W và được CCS xác định là sản phẩm tiêu chuẩn hiện hành.
Ngoài LDR2-50SW2, hệ thống CCS còn có các phiên bản đèn vòng khác với màu LED và cấu hình khác nhau. Vì vậy, không nên lựa chọn model chỉ dựa vào kích thước. Cần xác định đồng thời màu ánh sáng, đặc tính sản phẩm cần kiểm tra, khoảng cách chiếu sáng, vị trí camera, bộ điều khiển, đầu nối và yêu cầu cơ khí của máy.
Đối với trường hợp thay thế trực tiếp thiết bị cũ, nên cung cấp hình ảnh nhãn model, hình ảnh đầu nối, thông tin bộ điều khiển và kích thước vị trí lắp đặt cho đơn vị cung cấp. Đây là cơ sở để kiểm tra khả năng tương thích trước khi báo giá hoặc đặt hàng.
Đặc biệt, không nên tự động thay thế LDR2-50SW bằng LDR2-50SW2 chỉ dựa trên việc hai model có kích thước tương tự. Cần đối chiếu toàn bộ cấu hình của hệ thống hiện hữu, bao gồm nguồn, cáp, đầu nối, bộ điều khiển và yêu cầu vận hành. Việc kiểm tra trước giúp hạn chế thời gian dừng máy và tránh phát sinh chi phí thay đổi cơ cấu lắp đặt.
Với khách hàng đang tìm kiếm LDR2-50SW CCS Inc Vietnam để thay thế thiết bị hiện hữu, Song Thành Công có thể hỗ trợ kiểm tra model, đối chiếu thông số và xác định phương án thay thế phù hợp theo cấu hình thực tế của hệ thống.
Liên hệ mua hàng
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp giải pháp cho hệ thống tự động hóa, thiết bị đo lường, thiết bị kiểm tra và các sản phẩm phục vụ sản xuất công nghiệp.
Đối với sản phẩm LDR2-50SW CCS Inc Vietnam, khách hàng nên cung cấp đầy đủ mã thiết bị, số lượng cần mua và thông tin hệ thống đang sử dụng để được kiểm tra tình trạng model cũng như phương án thay thế phù hợp. Do LDR2-50SW đã được CCS ngừng sản xuất và có model kế nhiệm LDR2-50SW2, việc xác nhận model trước khi đặt hàng là cần thiết.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Song Thành Công cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đội ngũ kỹ thuật có thể hỗ trợ khách hàng kiểm tra thông số, đối chiếu model, lựa chọn thiết bị thay thế và tư vấn phương án tích hợp phù hợp với hệ thống hiện hữu.
Đối với nhu cầu tìm mua hoặc thay thế LDR2-50SW CCS Inc Vietnam, khách hàng nên gửi mã thiết bị đang sử dụng cùng hình ảnh nhãn sản phẩm để Song Thành Công kiểm tra chính xác trước khi cung cấp. Trường hợp cần thiết bị mới cho dự án, có thể xem xét LDR2-50SW2 là model kế nhiệm do CCS khuyến nghị cho LDR2-50SW.
