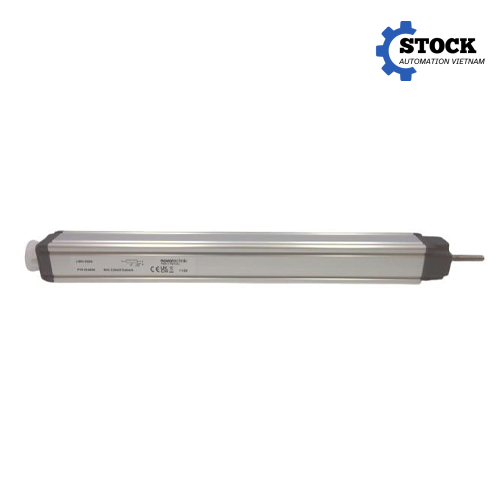

Giới thiệu sản phẩm LWH-0225 Novotechnik Vietnam
LWH-0225 Novotechnik Vietnam là cảm biến đo vị trí tuyến tính dạng potentiometric thuộc dòng LWH của Novotechnik, được thiết kế để đo trực tiếp hành trình và vị trí dịch chuyển của cơ cấu cơ khí trong các hệ thống tự động hóa công nghiệp. Đây là loại cảm biến vị trí tuyến tính sử dụng phần tử điện trở bằng nhựa dẫn điện, cho tín hiệu đầu ra dạng bộ chia điện áp và có khả năng cung cấp thông tin vị trí tuyệt đối theo hành trình của cần đo.
Model LWH-0225 có hành trình điện xác định 225 mm, phù hợp với các ứng dụng cần theo dõi chuyển động tuyến tính trong khoảng hành trình trung bình. Theo dữ liệu kỹ thuật của nhà sản xuất, cảm biến có hành trình điện thực tế 228 mm, độ tuyến tính độc lập ±0,07% FS và độ lặp lại ≤ ±0,01 mm. Đây là những thông số quan trọng khi cảm biến được sử dụng để giám sát vị trí, điều khiển chuyển động hoặc phản hồi vị trí về bộ điều khiển PLC, bộ điều khiển máy và các hệ thống đo lường công nghiệp.
Điểm đáng chú ý của LWH-0225 nằm ở cấu trúc dạng thanh nhỏ gọn với cần đo bằng thép không gỉ và cơ cấu con trượt được thiết kế để giảm hiện tượng ma sát kiểu stick-slip. Cảm biến có thể được lắp trực tiếp vào cơ cấu máy mà không cần sử dụng thêm cơ cấu bánh răng hoặc truyền động trung gian. Điều này giúp giảm số lượng chi tiết cơ khí trong hệ thống, đồng thời hạn chế sai số phát sinh do cơ cấu truyền động.
Với vỏ nhôm anodized, cần đo bằng thép không gỉ AISI 303 và cấp bảo vệ IP55 khi đầu nối được lắp đúng cách, LWH-0225 có khả năng đáp ứng tốt các môi trường máy móc công nghiệp. Dòng LWH được Novotechnik phát triển cho các lĩnh vực như máy ép nhựa, máy đóng gói, máy dệt, máy gia công kim loại, máy chế biến gỗ và các hệ thống tự động hóa cần đo vị trí tuyến tính.
Đặc điểm kỹ thuật nổi bật
LWH-0225 sử dụng nguyên lý đo potentiometric. Khi cần đo di chuyển, vị trí của cần tác động sẽ làm thay đổi vị trí của wiper trên phần tử điện trở bằng nhựa dẫn điện. Điện áp tại chân tín hiệu thay đổi tương ứng với vị trí của cần đo. Nhờ đó, bộ điều khiển có thể xác định vị trí tuyến tính của cơ cấu dựa trên điện áp phản hồi.
Thông số chính của LWH-0225 gồm:
| Thông số | Giá trị |
|---|---|
| Model | LWH-0225 |
| Nhà sản xuất | Novotechnik |
| Loại cảm biến | Cảm biến vị trí tuyến tính potentiometric |
| Nguyên lý đầu ra | Voltage divider |
| Hành trình điện xác định | 225 mm |
| Hành trình điện thực tế | 228 mm |
| Điện trở danh định | 5 kΩ |
| Dung sai điện trở | ±20% |
| Độ tuyến tính độc lập | ±0,07% FS |
| Độ lặp lại | ≤ ±0,01 mm |
| Dòng wiper khuyến nghị | ≤1 µA |
| Dòng wiper tối đa khi sự cố | 10 mA |
| Điện áp cấp tối đa | 42 VDC |
| Tốc độ vận hành tối đa | 10 m/s |
| Gia tốc vận hành tối đa | 200 m/s² |
| Cấp bảo vệ | IP55 |
| Nhiệt độ vận hành | -30 đến +100°C |
| Tuổi thọ | >100 triệu chuyển động |
| Kết nối điện | DIN EN 175301-803, 4 chân |
Các thông số trên được lấy từ datasheet LWH của Novotechnik; riêng LWH-0225 có điện trở danh định 5 kΩ, hành trình điện xác định 225 mm, độ tuyến tính ±0,07% FS và độ lặp lại ≤±0,01 mm.
Về cơ khí, thân cảm biến LWH-0225 có chiều dài khoảng 298 mm và hành trình cơ học khoảng 237 mm theo bảng kích thước của dòng LWH. Khối lượng tổng thể của model này khoảng 410 g. Cần tác động sử dụng thép không gỉ AISI 303, có khả năng xoay và sử dụng ren ngoài M6, giúp kết nối thuận tiện với cơ cấu chuyển động của máy.
Phần tử điện trở sử dụng vật liệu nhựa dẫn điện, kết hợp với wiper nhiều ngón bằng kim loại quý và được giảm chấn bằng elastomer. Cấu trúc này giúp duy trì tiếp xúc ổn định trong quá trình cần đo dịch chuyển liên tục. Cơ cấu ổ trượt phía trước được thiết kế dạng có thể dao động, giúp cảm biến thích nghi tốt hơn với những sai lệch nhỏ về góc hoặc độ song song trong quá trình lắp đặt.
LWH-0225 sử dụng đầu nối 4 chân theo DIN EN 175301-803. Đầu nối này thuộc loại phổ biến trong các ứng dụng công nghiệp và được cung cấp cùng phích cắm tương ứng theo cấu hình tiêu chuẩn. Khi đấu dây, chân tín hiệu được sử dụng để lấy điện áp phản hồi từ wiper, trong khi hai chân còn lại được sử dụng làm hai đầu của phần tử điện trở. Chiều tăng hoặc giảm của tín hiệu có thể được lựa chọn bằng cách xác định cực tính nguồn cấp trên các chân tương ứng.
Một điểm cần lưu ý khi tích hợp LWH-0225 là dòng điện qua wiper. Để đạt được các đặc tính về độ tuyến tính, tuổi thọ và hệ số nhiệt được công bố, nhà sản xuất khuyến nghị dòng wiper khi vận hành không vượt quá 1 µA. Vì vậy, đầu vào của thiết bị nhận tín hiệu cần có trở kháng đủ cao để hạn chế tải lên wiper.
Ưu điểm khi sử dụng LWH-0225 Novotechnik
LWH-0225 Novotechnik có lợi thế rõ rệt trong những hệ thống cần đo trực tiếp vị trí tuyến tính của cơ cấu máy. Thay vì phải chuyển đổi chuyển động tuyến tính sang chuyển động quay thông qua bánh răng, dây đai hoặc cơ cấu trung gian, cảm biến có thể được bố trí trực tiếp song song hoặc đồng trục với cơ cấu cần giám sát.
Độ tuyến tính ±0,07% FS giúp tín hiệu phản hồi có mức sai lệch thấp trong toàn bộ vùng đo. Kết hợp với độ lặp lại ≤±0,01 mm, LWH-0225 phù hợp với nhiều hệ thống cần kiểm soát vị trí tương đối chính xác. Đây là yếu tố quan trọng trong các máy tự động khi vị trí của cơ cấu ảnh hưởng trực tiếp đến chất lượng sản phẩm hoặc chu trình vận hành.
Tuổi thọ trên 100 triệu chuyển động là một ưu điểm đáng chú ý đối với những thiết bị phải hoạt động liên tục. Với cấu trúc cảm biến tiếp xúc, tuổi thọ của phần tử wiper và điện trở là yếu tố quan trọng. Novotechnik thiết kế dòng LWH với cơ cấu wiper được giảm chấn và hệ thống ổ trượt phù hợp nhằm hạn chế hao mòn trong quá trình sử dụng.
LWH-0225 cũng có khả năng làm việc trong dải nhiệt độ tương đối rộng từ -30°C đến +100°C. Cấp bảo vệ IP55 giúp cảm biến có khả năng chống bụi và nước ở mức phù hợp với nhiều môi trường máy móc công nghiệp, với điều kiện đầu nối được lắp và cố định đúng quy định.
Tốc độ vận hành tối đa lên đến 10 m/s và gia tốc tối đa 200 m/s² cho phép cảm biến đáp ứng cả những cơ cấu chuyển động tương đối nhanh. Tuy nhiên, khi thiết kế hệ thống thực tế cần xem xét đồng thời tốc độ, gia tốc, phương pháp gá lắp và tải cơ học lên cần đo để bảo đảm cảm biến hoạt động trong giới hạn cho phép.
Một ưu điểm khác là khả năng tích hợp tương đối đơn giản. Tín hiệu đầu ra dạng voltage divider có thể được đưa vào các mạch đo điện áp hoặc bộ điều khiển có ngõ vào phù hợp. Trong những hệ thống PLC không có đầu vào phù hợp với tín hiệu potentiometric, có thể sử dụng module hoặc bộ chuyển đổi tín hiệu thích hợp để chuyển đổi sang dạng tín hiệu tiêu chuẩn như 0–10 V hoặc 4–20 mA, tùy yêu cầu của hệ thống.
Ứng dụng thực tế
LWH-0225 được sử dụng trong các hệ thống cần xác định vị trí hoặc hành trình của cơ cấu chuyển động tuyến tính. Một trong những nhóm ứng dụng tiêu biểu là máy ép nhựa, nơi cảm biến có thể được sử dụng để theo dõi vị trí của cơ cấu ép, cơ cấu khuôn hoặc các bộ phận chuyển động khác.
Trong máy đóng gói, cảm biến có thể được dùng để giám sát hành trình của cơ cấu kéo, đẩy, ép hoặc định vị. Tín hiệu vị trí được đưa về bộ điều khiển để xác nhận cơ cấu đã đạt đến vị trí yêu cầu trước khi chuyển sang bước tiếp theo của chu trình.
Đối với máy gia công kim loại, máy gia công gỗ hoặc máy tự động hóa cơ khí, LWH-0225 có thể được sử dụng để phản hồi vị trí của bàn trượt, cơ cấu ép, cơ cấu kẹp hoặc các cơ cấu tuyến tính có hành trình nằm trong phạm vi khoảng 225 mm.
Cảm biến cũng phù hợp với các hệ thống máy dệt và thiết bị sản xuất liên tục, nơi cơ cấu có chuyển động lặp đi lặp lại với tần suất cao. Khả năng chịu tốc độ vận hành lên đến 10 m/s và tuổi thọ trên 100 triệu chuyển động giúp dòng LWH phù hợp với các ứng dụng yêu cầu số lượng chu kỳ lớn.
Trong hệ thống tự động hóa, LWH-0225 có thể đóng vai trò là thiết bị phản hồi vị trí. Ví dụ, PLC điều khiển một xy lanh hoặc cơ cấu truyền động và sử dụng tín hiệu từ LWH-0225 để xác định vị trí thực tế. Bộ điều khiển có thể dựa trên tín hiệu này để thực hiện các logic như giới hạn hành trình, xác nhận vị trí, điều khiển tuần tự hoặc giám sát quá trình.
Khi sử dụng với hệ thống SCADA hoặc hệ thống giám sát máy, tín hiệu vị trí cũng có thể được thu thập để hiển thị trạng thái của cơ cấu theo thời gian thực. Trong trường hợp cần truyền tín hiệu đi xa hoặc kết nối trực tiếp với hệ thống điều khiển công nghiệp, cần lựa chọn thêm mạch chuyển đổi tín hiệu phù hợp với cấu trúc I/O hiện có.
Hướng dẫn lựa chọn model LWH-0225 Novotechnik
Việc lựa chọn LWH-0225 cần bắt đầu từ yêu cầu về hành trình thực tế của cơ cấu. Model LWH-0225 có hành trình điện xác định 225 mm, do đó phù hợp khi khoảng dịch chuyển cần đo nằm trong vùng này. Không nên lựa chọn cảm biến chỉ dựa trên việc hành trình cơ khí gần bằng 225 mm mà cần tính đến cả khoảng dự phòng ở hai đầu hành trình để tránh đưa cần đo đến giới hạn cơ khí.
Dòng LWH của Novotechnik có nhiều model với hành trình điện xác định từ khoảng 50 mm đến 900 mm. Vì vậy, nếu cơ cấu cần đo có hành trình nhỏ hơn hoặc lớn hơn 225 mm, nên lựa chọn model LWH tương ứng thay vì cố gắng sử dụng LWH-0225 cho toàn bộ phạm vi.
Tiếp theo cần kiểm tra phương pháp lắp đặt. LWH sử dụng cần đo dạng thanh và có hệ thống gá bằng các kẹp có thể điều chỉnh. Thiết kế này cho phép bố trí cảm biến tương đối linh hoạt trên máy. Tuy nhiên, trục chuyển động của cơ cấu cần đo nên được căn chỉnh phù hợp với cần cảm biến để tránh tạo tải ngang hoặc lực lệch quá mức lên cơ cấu trượt.
Cũng cần kiểm tra đặc tính điện của bộ điều khiển. LWH-0225 là cảm biến potentiometric với điện trở danh định 5 kΩ và tín hiệu đầu ra dạng voltage divider. Đây không phải cảm biến xuất trực tiếp tín hiệu 4–20 mA hoặc 0–10 V theo kiểu transmitter tích hợp. Do đó, khi kết nối với PLC, cần xác định rõ loại module analog input đang sử dụng và phương pháp đấu dây.
Đặc biệt, đầu vào nhận tín hiệu nên có trở kháng cao để duy trì dòng wiper ở mức khuyến nghị ≤1 µA. Đây là điều kiện quan trọng nếu muốn duy trì độ chính xác và tuổi thọ theo đặc tính công bố của nhà sản xuất.
Ngoài hành trình và giao diện điện, cần kiểm tra nhiệt độ môi trường, tốc độ chuyển động, gia tốc, cấp bảo vệ và không gian lắp đặt. LWH-0225 có dải nhiệt độ từ -30°C đến +100°C, tốc độ vận hành tối đa 10 m/s, gia tốc tối đa 200 m/s² và cấp bảo vệ IP55. Nếu ứng dụng có môi trường nhiều nước, dầu, hóa chất hoặc bụi với mức độ cao hơn, cần đánh giá điều kiện thực tế và lựa chọn thiết bị có cấp bảo vệ phù hợp hơn nếu cần thiết.
Khi thay thế một cảm biến LWH cũ, cũng nên kiểm tra chính xác part number và phiên bản sản phẩm. Novotechnik từng thực hiện thay đổi thiết kế dòng LWH và có thay đổi part number giữa phiên bản cũ và mới, trong khi tên model như LWH-0225 vẫn được giữ nguyên. Vì vậy, trong các dự án thay thế hoặc mua bổ sung, nên cung cấp đầy đủ mã trên nhãn thiết bị hoặc thông tin kỹ thuật của cảm biến hiện tại để xác định đúng phiên bản.
Liên hệ mua hàng
LWH-0225 Novotechnik Vietnam là lựa chọn phù hợp cho các hệ thống cần đo vị trí tuyến tính trực tiếp với độ chính xác ổn định, tuổi thọ cao và khả năng tích hợp vào các thiết bị tự động hóa công nghiệp. Với hành trình điện 225 mm, độ tuyến tính ±0,07% FS, độ lặp lại ≤±0,01 mm, tốc độ vận hành tối đa 10 m/s và tuổi thọ trên 100 triệu chuyển động, model này đáp ứng tốt nhiều yêu cầu đo vị trí trong máy móc và dây chuyền tự động hóa.
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đội ngũ kỹ thuật có thể hỗ trợ kiểm tra thông số, đối chiếu model, tư vấn phương án thay thế và lựa chọn cảm biến phù hợp với hệ thống máy hiện tại.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com
marketing@songthanhcong.com
Khi liên hệ mua LWH-0225 Novotechnik, khách hàng nên cung cấp thông tin về hành trình cần đo, loại PLC hoặc bộ điều khiển đang sử dụng, phương pháp lắp đặt, môi trường làm việc và model cảm biến hiện tại nếu đây là nhu cầu thay thế. Những thông tin này giúp xác định đúng cấu hình và hạn chế tình trạng chọn sai hành trình hoặc không tương thích về tín hiệu.
Với những ứng dụng yêu cầu đo vị trí tuyến tính trong khoảng 225 mm, LWH-0225 Novotechnik là một model đáng cân nhắc nhờ cấu trúc cơ khí chắc chắn, tín hiệu potentiometric dễ khai thác, độ tuyến tính tốt và tuổi thọ cao. Song Thành Công sẵn sàng hỗ trợ tư vấn và cung cấp LWH-0225 Novotechnik phù hợp với yêu cầu kỹ thuật của từng hệ thống.
