Giới thiệu sản phẩm LWH-0450 Novotechnik Vietnam

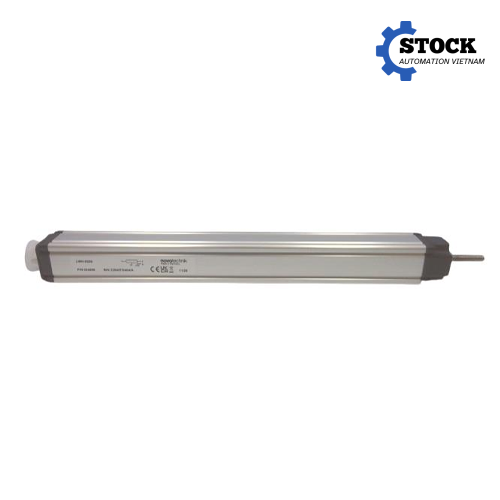

LWH-0450 Novotechnik Vietnam là cảm biến đo vị trí tuyến tính dạng thanh, thuộc dòng LWH của Novotechnik, được thiết kế để đo trực tiếp và liên tục vị trí, hành trình hoặc độ dịch chuyển của các cơ cấu chuyển động trong máy công nghiệp. Đây là loại cảm biến tuyến tính kiểu potentiometric, sử dụng phần tử điện trở bằng vật liệu dẫn điện và cần đo chuyển động để tạo tín hiệu điện áp tỷ lệ với vị trí thực tế của cơ cấu.
Dòng LWH được Novotechnik phát triển cho các ứng dụng đo vị trí tuyệt đối, đặc biệt phù hợp với máy móc tự động hóa, máy gia công và các dây chuyền sản xuất cần giám sát hành trình cơ cấu.
Đối với model LWH-0450, cảm biến có phạm vi đo điện được xác định là 450 mm, trong khi hành trình cơ khí của cần đo khoảng 466 mm. Với chiều dài đo này, sản phẩm phù hợp với những cơ cấu có chuyển động tuyến tính tương đối dài như cụm chấp hành, bàn trượt, cơ cấu nâng hạ, cơ cấu định vị hoặc các máy cần kiểm soát vị trí trong phạm vi vài trăm milimét.
Một ưu điểm đáng chú ý của LWH-0450 là khả năng tích hợp trực tiếp vào cơ cấu máy mà không cần sử dụng hệ thống bánh răng hoặc cơ cấu truyền động trung gian. Cần đo của cảm biến được liên kết trực tiếp với bộ phận chuyển động cần giám sát, nhờ đó tín hiệu phản hồi thể hiện trực tiếp vị trí của cơ cấu. Thiết kế này giúp giảm số lượng chi tiết cơ khí trung gian và hạn chế các sai số phát sinh từ cơ cấu truyền động.
LWH-0450 sử dụng ngõ ra dạng voltage divider, với điện trở danh định 5 kΩ. Điện áp đầu ra thay đổi theo vị trí của cần đo khi cảm biến được cấp nguồn phù hợp. Đây là cấu hình tương đối đơn giản, thuận tiện khi kết nối với các thiết bị đọc tín hiệu analog, bộ điều khiển, module PLC hoặc thiết bị xử lý tín hiệu tương thích.
Đặc điểm kỹ thuật nổi bật
LWH-0450 thuộc nhóm cảm biến vị trí tuyến tính potentiometric có hành trình trung bình đến dài. Theo tài liệu kỹ thuật Novotechnik, model này có các thông số chính như sau:
| Thông số | LWH-0450 |
|---|---|
| Nhà sản xuất | Novotechnik |
| Dòng sản phẩm | LWH |
| Loại cảm biến | Cảm biến vị trí tuyến tính potentiometric |
| Phạm vi đo điện xác định | 450 mm |
| Hành trình điện | 457 mm |
| Hành trình cơ khí | 466 mm |
| Điện trở danh định | 5 kΩ |
| Sai số điện trở | ±20% |
| Độ tuyến tính độc lập | ±0,05% FS |
| Độ lặp lại | ≤ ±0,01 mm |
| Tín hiệu đầu ra | Voltage divider |
| Điện áp cấp tối đa cho phép | 42 VDC |
| Dòng điện cần đo khuyến nghị | ≤1 µA |
| Tốc độ vận hành tối đa | 10 m/s |
| Gia tốc vận hành | 200 m/s² |
| Nhiệt độ làm việc | -30 đến +100°C |
| Cấp bảo vệ | IP55 khi đầu nối được cố định |
| Tuổi thọ cơ khí | Trên 100 triệu chuyển động |
| Kiểu kết nối | Đầu nối 4 chân |
| Kiểu lắp đặt | Snap-in mounting |
Các thông số trên cho thấy LWH-0450 được thiết kế cho những ứng dụng yêu cầu đo vị trí tuyến tính liên tục nhưng vẫn cần cấu trúc cảm biến tương đối đơn giản. Với độ tuyến tính độc lập khoảng ±0,05% FS và độ lặp lại ≤±0,01 mm, cảm biến có thể đáp ứng tốt các hệ thống giám sát và phản hồi vị trí trong máy công nghiệp.
Một điểm cần lưu ý trong quá trình thiết kế hệ thống là thông số độ tuyến tính, tuổi thọ và hệ số nhiệt được Novotechnik xác định trong điều kiện cảm biến hoạt động như một bộ chia điện áp với dòng điện tại wiper gần như không tải, khuyến nghị không vượt quá 1 µA. Vì vậy, khi kết nối LWH-0450 với PLC hoặc thiết bị điều khiển, cần kiểm tra trở kháng đầu vào của module nhận tín hiệu để đảm bảo điều kiện làm việc phù hợp.
Về kết cấu, LWH-0450 sử dụng thân cảm biến dạng thanh dài, bên trong bố trí phần tử điện trở dẫn điện và cơ cấu wiper liên kết với cần đo. Khi cần đo di chuyển theo phương tuyến tính, vị trí tiếp xúc của wiper trên phần tử điện trở thay đổi, từ đó tạo ra sự thay đổi điện áp đầu ra. Cấu trúc này cho phép cảm biến đo trực tiếp vị trí tuyệt đối thay vì chỉ phát hiện giới hạn hành trình.
Thiết kế cần đo với bộ phận dẫn hướng phía trước giúp LWH có thể hoạt động với tốc độ điều chỉnh cao. Novotechnik cũng sử dụng kết cấu mounting dạng snap-in, cho phép linh hoạt trong quá trình lắp đặt cảm biến trên máy. Dòng LWH có các phụ kiện và đầu nối phù hợp để hoàn thiện việc tích hợp vào hệ thống.
Khả năng chịu môi trường của LWH-0450 cũng phù hợp với nhiều hệ thống máy công nghiệp. Cảm biến có dải nhiệt độ làm việc từ -30°C đến +100°C, chịu rung theo tiêu chuẩn IEC 60068-2-6 và chịu shock theo IEC 60068-2-27. Cấp bảo vệ đạt IP55 khi đầu nối được lắp và cố định đúng cách.
Ưu điểm khi sử dụng LWH-0450 Novotechnik Vietnam
LWH-0450 mang lại lợi thế trước hết ở khả năng đo trực tiếp hành trình tuyến tính. Thay vì phải sử dụng encoder kết hợp với cơ cấu chuyển đổi chuyển động, cảm biến có thể được lắp trực tiếp vào cơ cấu cần đo. Điều này giúp hệ thống có cấu tạo gọn hơn và giảm số lượng bộ phận cơ khí trung gian.
Với hành trình đo 450 mm, LWH-0450 phù hợp với nhiều cơ cấu có khoảng dịch chuyển tương đối lớn. Người thiết kế máy có thể sử dụng cảm biến để theo dõi vị trí của bàn trượt, piston, cơ cấu nâng, cơ cấu ép hoặc các bộ phận chuyển động khác trong phạm vi đo tương ứng.
Độ lặp lại ≤±0,01 mm là một đặc điểm quan trọng khi cảm biến được sử dụng trong các quy trình cần xác định vị trí nhiều lần. Khi cơ cấu máy thực hiện cùng một chu kỳ chuyển động, tín hiệu phản hồi từ cảm biến có thể được sử dụng để kiểm tra vị trí hoặc làm dữ liệu đầu vào cho hệ thống điều khiển.
Tuổi thọ cơ khí trên 100 triệu chuyển động giúp LWH-0450 phù hợp với các hệ thống hoạt động liên tục hoặc có số lượng chu kỳ lớn. Đây là yếu tố đáng cân nhắc đối với máy sản xuất tự động, nơi cảm biến phải thực hiện hàng triệu chu kỳ đo trong suốt thời gian vận hành.
Một ưu điểm khác là tốc độ vận hành tối đa lên đến 10 m/s. Thông số này cho phép LWH-0450 đáp ứng các cơ cấu có chuyển động nhanh, miễn là tốc độ, gia tốc và điều kiện cơ khí thực tế của ứng dụng nằm trong giới hạn kỹ thuật của nhà sản xuất.
Cảm biến cũng có cấu trúc kết nối tương đối thuận tiện. Dòng LWH sử dụng đầu nối theo DIN EN 175301-803, trước đây được biết đến với DIN 43650, giúp việc kết nối và bảo trì thuận tiện hơn trong các hệ thống máy công nghiệp.
Ứng dụng thực tế
LWH-0450 có thể được sử dụng trong nhiều hệ thống tự động hóa và máy móc công nghiệp cần đo vị trí tuyến tính. Theo tài liệu Novotechnik, dòng LWH được ứng dụng trong kỹ thuật sản xuất, máy ép nhựa, máy dệt, máy đóng gói, máy gia công kim loại tấm, máy chế biến gỗ và các hệ thống tự động hóa.
Trong máy ép nhựa, LWH-0450 có thể được sử dụng để theo dõi vị trí của một cơ cấu chuyển động, chẳng hạn vị trí bàn máy hoặc bộ phận chấp hành. Tín hiệu vị trí được đưa về bộ điều khiển để giám sát hành trình và xác định trạng thái của chu trình máy.
Trong máy đóng gói, cảm biến có thể được sử dụng để giám sát vị trí của cơ cấu trượt hoặc cơ cấu điều chỉnh. Khi vị trí thực tế được phản hồi liên tục, hệ thống điều khiển có thể phát hiện sai lệch giữa vị trí yêu cầu và vị trí thực tế, từ đó thực hiện điều chỉnh hoặc đưa ra cảnh báo.
Đối với máy gia công và máy tự động, LWH-0450 có thể đóng vai trò là cảm biến phản hồi vị trí cho các cơ cấu tuyến tính. Đây là giải pháp phù hợp khi yêu cầu chính của hệ thống là biết chính xác cơ cấu đang ở vị trí nào thay vì chỉ xác định hai trạng thái cuối hành trình.
Trong các hệ thống thử nghiệm và kiểm tra, cảm biến cũng có thể được dùng để ghi nhận hành trình của cơ cấu trong quá trình thử. Tín hiệu điện áp thay đổi theo vị trí có thể được thu thập bởi bộ ghi dữ liệu hoặc hệ thống điều khiển có đầu vào tương thích.
Đối với máy nâng hạ, cơ cấu định vị hoặc hệ thống điều chỉnh khoảng cách, LWH-0450 có thể cung cấp tín hiệu phản hồi liên tục để xác định vị trí hiện tại. Tuy nhiên, khi lựa chọn cảm biến cho từng máy cụ thể, cần kiểm tra đầy đủ hành trình thực tế, tốc độ chuyển động, tải cơ khí lên cần đo, điều kiện môi trường và phương thức xử lý tín hiệu.
Hướng dẫn lựa chọn model LWH-0450 Novotechnik
Khi lựa chọn LWH-0450 Novotechnik, yếu tố đầu tiên cần xác định là hành trình cần đo của cơ cấu. Model LWH-0450 có phạm vi đo điện xác định 450 mm, do đó phù hợp khi hành trình làm việc yêu cầu nằm trong khoảng tương ứng. Không nên lựa chọn cảm biến chỉ dựa trên chiều dài tổng thể của thiết bị; cần phân biệt rõ phạm vi đo điện, hành trình cơ khí và không gian lắp đặt thực tế.
Dòng LWH có nhiều model với hành trình khác nhau, từ các phiên bản ngắn đến model LWH-0900 với phạm vi đo điện 900 mm. Vì vậy, nếu ứng dụng cần hành trình nhỏ hơn 450 mm, có thể cân nhắc các model LWH có chiều dài phù hợp hơn. Ngược lại, nếu cơ cấu cần đo vượt quá 450 mm, nên lựa chọn model có hành trình lớn hơn thay vì cố sử dụng LWH-0450 ngoài phạm vi thiết kế.
Tiếp theo cần kiểm tra cách kết nối cảm biến với bộ điều khiển. LWH-0450 sử dụng tín hiệu dạng voltage divider nên thiết bị nhận tín hiệu phải phù hợp với nguyên lý đo này. Khi kết nối với PLC, bộ điều khiển hoặc module analog, cần xác nhận điện áp cấp, trở kháng đầu vào và cách cấu hình tín hiệu để đảm bảo cảm biến hoạt động đúng điều kiện kỹ thuật.
Điều kiện cơ khí cũng rất quan trọng. Cần đo của LWH-0450 phải được liên kết đúng với bộ phận chuyển động. Không nên để cảm biến chịu tải ngang hoặc lực tác động ngoài thiết kế. Việc căn chỉnh cơ khí không chính xác có thể làm tăng ma sát, ảnh hưởng đến độ chính xác và làm giảm tuổi thọ của cảm biến.
Về môi trường, LWH-0450 có cấp bảo vệ IP55 và dải nhiệt độ làm việc từ -30°C đến +100°C. Nếu cảm biến được lắp trong khu vực có nước, dầu, bụi hoặc hóa chất với mức độ cao hơn, cần đánh giá lại điều kiện thực tế và cân nhắc dòng cảm biến có cấp bảo vệ phù hợp hơn.
Ngoài LWH-0450, Novotechnik còn cung cấp các dòng cảm biến tuyến tính khác với đặc điểm kết cấu và mức bảo vệ khác nhau. Ví dụ, LWG sử dụng kiểu dẫn hướng đầu cần khác và đạt IP65, trong khi LWX được thiết kế cho môi trường khắc nghiệt hơn với cấp bảo vệ IP67 và kết cấu kim loại. Do đó, không nên thay thế giữa các dòng chỉ dựa trên hành trình; cần xem xét cả phương pháp lắp đặt, môi trường, tín hiệu đầu ra và yêu cầu cơ khí của máy.
Nếu chưa xác định được model phù hợp, nên cung cấp cho đơn vị kỹ thuật các thông tin gồm hành trình cần đo, chiều dài không gian lắp đặt, tốc độ chuyển động, nhiệt độ môi trường, điều kiện bụi/nước/dầu, loại PLC hoặc bộ điều khiển đang sử dụng và yêu cầu tín hiệu đầu ra. Từ những dữ liệu này có thể xác định chính xác LWH-0450 hay một model khác trong danh mục Novotechnik.
Liên hệ mua hàng
LWH-0450 Novotechnik Vietnam là lựa chọn phù hợp cho các hệ thống cần đo vị trí tuyến tính trực tiếp với hành trình 450 mm, yêu cầu tín hiệu phản hồi ổn định, độ lặp lại cao và khả năng làm việc lâu dài trong môi trường máy công nghiệp. Với thiết kế dạng thanh, cơ cấu đo trực tiếp, kết nối thuận tiện và tuổi thọ cơ khí trên 100 triệu chuyển động, sản phẩm có thể đáp ứng nhiều nhu cầu đo và phản hồi vị trí trong tự động hóa.
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đối với LWH-0450 Novotechnik, Song Thành Công có thể hỗ trợ tư vấn lựa chọn model, kiểm tra thông số kỹ thuật, xác nhận cấu hình kết nối và tư vấn giải pháp phù hợp với hệ thống máy thực tế.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com
marketing@songthanhcong.com
Khi cần thay thế cảm biến đang sử dụng hoặc thiết kế mới hệ thống đo vị trí, khách hàng nên cung cấp mã cảm biến hiện tại, hành trình đo và thông tin thiết bị điều khiển. Đội ngũ kỹ thuật có thể dựa trên các thông số này để kiểm tra khả năng tương thích và đề xuất phương án phù hợp.
LWH-0450 Novotechnik là một trong những lựa chọn đáng cân nhắc cho bài toán đo vị trí tuyến tính trong tự động hóa công nghiệp, đặc biệt đối với các ứng dụng cần hành trình khoảng 450 mm và yêu cầu cảm biến có độ lặp lại tốt, tuổi thọ cao và khả năng tích hợp trực tiếp vào cơ cấu máy.
