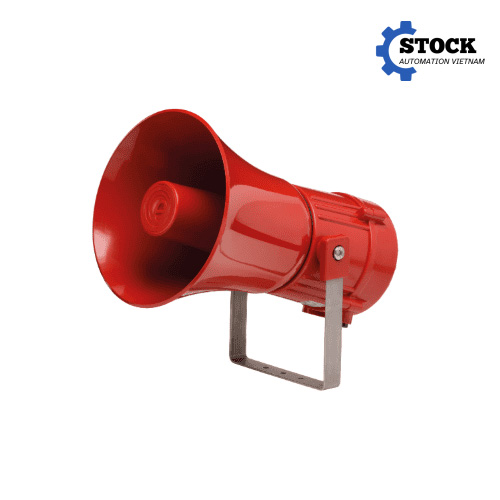

Giới thiệu sản phẩm MA2FDC024BN3A1G E2S
MA2FDC024BN3A1G E2S là còi báo động công nghiệp thuộc dòng MA2F của E2S Warning Signals, được thiết kế để phát tín hiệu âm thanh cảnh báo với cường độ cao trong các hệ thống an toàn, tự động hóa và điều khiển công nghiệp. Đây là cấu hình sử dụng nguồn DC, phù hợp với các hệ thống cảnh báo sử dụng nguồn danh định 24VDC và có khả năng làm việc trong dải điện áp rộng.
Dòng MA2F được E2S phát triển cho các môi trường công nghiệp có điều kiện làm việc khắc nghiệt. Thiết bị sử dụng kiểu còi flare re-entrant kết hợp bộ khuếch đại Class D, giúp tạo tín hiệu âm thanh lớn nhưng vẫn kiểm soát dòng khởi động và mức tiêu thụ điện. Theo thông số của nhà sản xuất, MA2F có mức âm thanh tối đa lên tới 123 dB(A) tại khoảng cách 1 m ở chế độ công suất cao.
Model MA2FDC024BN3A1G được cấu hình với hai cổng cable entry M20 x 1.5, nút bịt nylon, giá đỡ bằng thép không gỉ 316 có tag thiết bị, phiên bản CE/EAC/Russian Maritime và vỏ màu xám. Cấu hình này phù hợp cho các dự án công nghiệp yêu cầu thiết bị cảnh báo âm thanh có độ bền cơ học cao, khả năng chống bụi và nước tốt, đồng thời thuận tiện khi lắp đặt trên tường, kết cấu thép hoặc thiết bị công nghiệp.
MA2FDC024BN3A1G không chỉ đóng vai trò phát âm thanh cảnh báo đơn lẻ mà còn có thể tích hợp vào hệ thống báo động nhiều cấp. Thiết bị hỗ trợ 64 âm báo và tối đa 4 cấp cảnh báo được kích hoạt từ xa, cho phép kỹ sư thiết lập tín hiệu phù hợp với từng trạng thái vận hành hoặc mức độ nguy hiểm của hệ thống.
Với thiết kế hướng đến các hệ thống công nghiệp và hàng hải, MA2FDC024BN3A1G E2S có thể được sử dụng trong nhà máy dầu khí, hóa chất, năng lượng, sản xuất, hệ thống Fire & Gas, khu vực máy móc có tiếng ồn cao và nhiều ứng dụng cảnh báo khẩn cấp khác.
Đặc điểm kỹ thuật nổi bật
MA2FDC024BN3A1G thuộc dòng MA2F với cấu hình được xác định rõ theo từng thành phần trong mã sản phẩm. Khi đặt hàng hoặc thay thế thiết bị hiện hữu, việc đối chiếu đầy đủ mã model là cần thiết để bảo đảm đúng điện áp, kiểu đấu nối, giá đỡ và phiên bản sản phẩm.
Các thông số đáng chú ý của MA2FDC024BN3A1G gồm:
| Thông số | Đặc tính |
|---|---|
| Model | MA2FDC024BN3A1G |
| Thương hiệu | E2S Warning Signals |
| Dòng sản phẩm | MA2F |
| Loại thiết bị | Alarm Horn Sounder |
| Kiểu còi | Flare re-entrant horn |
| Nguồn điện | DC |
| Điện áp danh định | 24VDC |
| Dải điện áp dòng MA2F DC | 10–60VDC |
| Cable entry | 2 x M20 x 1.5 |
| Stopping plug | Nylon |
| Vật liệu bracket | Stainless Steel 316 (A4) |
| Phiên bản | CE, EAC & Russian Maritime |
| Product option | Standard |
| Màu vỏ | Grey |
| Mức âm thanh tối đa | 123 dB(A) tại 1 m ±3 dB |
| Mức âm thanh mặc định | 120 dB(A) tại 1 m ±3 dB |
| Số âm báo | 64 tones |
| Cấp cảnh báo | Tối đa 4 stages |
| Cấp bảo vệ | IP66/IP67, Type 4/4X/13 |
| Nhiệt độ môi trường | -40°C đến +66°C |
| Giá đỡ | Điều chỉnh dạng ratchet, định hướng 360° |
Các thông số trên được đối chiếu từ tài liệu sản phẩm MA2F của E2S và cấu hình model MA2FDC024BN3A1G. Dải điện áp của phiên bản DC được nhà sản xuất công bố là 10–60VDC; một số tài liệu phân phối tại Việt Nam mô tả model theo nguồn 11.5–54VDC. Khi thiết kế hệ thống, nên sử dụng giới hạn điện áp theo tài liệu kỹ thuật hiện hành của nhà sản xuất và kiểm tra cấu hình cụ thể trước khi đưa vào hồ sơ kỹ thuật.
Một ưu điểm đáng chú ý của MA2F là khả năng lựa chọn hai mức công suất âm thanh. Người sử dụng có thể cân bằng giữa yêu cầu về cường độ âm thanh và dòng điện tiêu thụ tùy theo điều kiện thực tế. Ở mức công suất cao, MA2F đạt tối đa 123 dB(A) tại 1 m; mức công suất mặc định đạt 120 dB(A) tại 1 m, đều với dung sai ±3 dB.
Thiết bị hỗ trợ 64 tần số âm báo và tối đa 4 cấp cảnh báo kích hoạt từ xa. Điều này cho phép sử dụng các tín hiệu khác nhau cho cảnh báo khí độc, báo cháy, sự cố thiết bị, cảnh báo sơ tán hoặc các trạng thái vận hành khác. Các cấp cảnh báo có thể được thiết lập theo cấu hình điều khiển của hệ thống.
Về cơ khí, vỏ thiết bị được chế tạo từ vật liệu ABS có khả năng chống va đập và chống cháy. Giá đỡ bằng thép không gỉ 316 (A4) có cơ cấu điều chỉnh dạng ratchet, cho phép thay đổi hướng phát âm thanh theo vị trí lắp đặt. Thiết kế này đặc biệt hữu ích khi cần điều chỉnh vùng phủ âm thanh tại nhà máy hoặc trên các kết cấu thép phức tạp.
MA2FDC024BN3A1G cũng được thiết kế với vùng đấu nối rộng và các đầu nối dạng plug-in. Điều này giúp kỹ thuật viên thuận tiện hơn trong quá trình lắp đặt, kiểm tra và bảo trì. Hệ thống điện tử được phủ lớp bảo vệ, phù hợp hơn với môi trường có độ ẩm và điều kiện khí hậu khắc nghiệt.
Cấp bảo vệ IP66/IP67 cùng Type 4/4X/13 giúp MA2F đáp ứng các yêu cầu bảo vệ vỏ thiết bị trước bụi và nước trong những môi trường công nghiệp phù hợp. Nhiệt độ hoạt động của dòng sản phẩm nằm trong khoảng -40°C đến +66°C, cho phép thiết bị làm việc trong nhiều điều kiện môi trường khác nhau.
Ưu điểm khi sử dụng MA2FDC024BN3A1G E2S
MA2FDC024BN3A1G E2S mang lại lợi ích rõ rệt khi được sử dụng trong các hệ thống cần tín hiệu cảnh báo âm thanh có cường độ lớn và hoạt động ổn định trong thời gian dài.
Ưu điểm đầu tiên là khả năng phát âm thanh với mức áp suất cao. Mức tối đa 123 dB(A) tại 1 m giúp tín hiệu cảnh báo dễ nhận biết tại những khu vực có độ ồn nền cao như nhà máy sản xuất, khu vực máy móc, trạm năng lượng hoặc cơ sở công nghiệp rộng. Việc lựa chọn vị trí lắp đặt và mức công suất phù hợp vẫn cần dựa trên khảo sát độ ồn thực tế và yêu cầu của hệ thống.
Ưu điểm thứ hai là khả năng sử dụng nhiều âm báo. Với 64 âm báo, kỹ sư có thể lựa chọn tín hiệu phù hợp với từng hệ thống. Việc phân biệt âm thanh giữa các trạng thái giúp người vận hành nhận biết nhanh hơn loại cảnh báo đang xảy ra thay vì chỉ dựa vào một tín hiệu âm thanh duy nhất.
Bốn cấp cảnh báo từ xa cũng giúp MA2FDC024BN3A1G có thể đáp ứng các hệ thống cần phân tầng mức độ cảnh báo. Chẳng hạn, một cấp có thể sử dụng cho cảnh báo vận hành, cấp khác dành cho tình trạng bất thường nghiêm trọng hơn và cấp cao nhất dành cho tình huống cần phản ứng khẩn cấp. Cách cấu hình cụ thể phụ thuộc vào thiết kế hệ thống điều khiển.
Khả năng tự động đồng bộ âm thanh giữa nhiều còi là một lợi thế khác khi triển khai tại khu vực có diện tích lớn. Khi sử dụng nhiều thiết bị cảnh báo trong cùng một hệ thống, việc đồng bộ tín hiệu giúp giảm tình trạng âm thanh phát không đồng nhất giữa các vị trí.
Thiết kế cơ khí của MA2FDC024BN3A1G cũng phù hợp với môi trường công nghiệp. Vỏ ABS chống cháy kết hợp bracket inox 316 giúp thiết bị có khả năng chống chịu tốt hơn trước tác động cơ học và điều kiện môi trường. Giá đỡ điều chỉnh 360° giúp kỹ thuật viên dễ dàng định hướng còi sau khi lắp đặt.
Một điểm đáng chú ý khác là MA2F được E2S công bố các phê duyệt gồm UL/ULC, EAC và Russian Maritime Register; phiên bản sản phẩm phù hợp được công bố đáp ứng SIL1 và SIL2 theo IEC 61508:2010. Việc sử dụng chứng nhận nào trong một dự án cụ thể cần được đối chiếu với yêu cầu kỹ thuật, tiêu chuẩn áp dụng và đúng cấu hình model được đặt hàng.
MA2F cũng được E2S xác định là sản phẩm thay thế trực tiếp, tương thích ngược với dòng còi MA121. Vì vậy, trong các dự án bảo trì hoặc nâng cấp hệ thống đang sử dụng MA121, MA2F có thể là một phương án cần được kiểm tra khi lựa chọn thiết bị thay thế. Tuy nhiên, cần đối chiếu sơ đồ đấu nối, nguồn cấp và cấu hình điều khiển trước khi thay thế thực tế.
Ứng dụng thực tế
MA2FDC024BN3A1G E2S được sử dụng trong các hệ thống cần cảnh báo âm thanh rõ ràng, công suất cao và khả năng hoạt động liên tục. Thiết bị có thể kết nối với tủ điều khiển, hệ thống báo cháy, hệ thống Fire & Gas, PLC hoặc các hệ thống điều khiển phù hợp để phát cảnh báo khi nhận được tín hiệu kích hoạt.
Trong ngành dầu khí, MA2FDC024BN3A1G có thể được sử dụng tại các khu vực sản xuất, xử lý, lưu trữ và vận chuyển hydrocarbon. Tín hiệu âm thanh có thể được sử dụng để cảnh báo sự cố, khí độc, cháy hoặc các tình trạng nguy hiểm được hệ thống giám sát phát hiện.
Trong nhà máy hóa chất, thiết bị phù hợp cho các khu vực cần cảnh báo nhanh khi có sự cố liên quan đến quy trình, thiết bị hoặc điều kiện vận hành. Việc sử dụng nhiều cấp âm báo cho phép phân biệt các trạng thái cảnh báo khác nhau theo logic của hệ thống điều khiển.
Đối với nhà máy điện và các cơ sở năng lượng, MA2F có thể được lắp đặt tại phòng máy, khu vực thiết bị phụ trợ, trạm biến áp hoặc các khu vực có tiếng ồn nền cao. Mức âm thanh lớn giúp tín hiệu cảnh báo dễ được nhận biết hơn trong điều kiện thiết bị vận hành liên tục.
Trong các công trình hàng hải và offshore, yêu cầu về khả năng chống chịu môi trường thường cao hơn so với môi trường trong nhà. Cấu hình bracket inox 316, cấp bảo vệ IP66/IP67 và các phiên bản sản phẩm có chứng nhận hàng hải giúp dòng MA2F phù hợp với nhiều dự án có yêu cầu tương ứng. Tuy nhiên, hồ sơ kỹ thuật của từng dự án cần được kiểm tra để xác định đúng chứng nhận bắt buộc.
MA2FDC024BN3A1G cũng có thể được sử dụng trong các dây chuyền sản xuất, nhà kho công nghiệp, khu vực máy móc tự động, hệ thống xử lý vật liệu và các cơ sở cần cảnh báo bằng âm thanh. Khi sử dụng ngoài trời, việc lựa chọn cable gland, conduit, dây dẫn và phương pháp đấu nối cần phù hợp với cấp bảo vệ của hệ thống hoàn chỉnh, không chỉ dựa trên cấp IP của bản thân thiết bị.
Đối với hệ thống có nhiều vị trí cảnh báo, MA2F có khả năng tự động đồng bộ âm thanh giữa các còi. Đây là tính năng có giá trị khi cần triển khai nhiều thiết bị trong khu vực rộng, giúp tín hiệu cảnh báo được phát ra đồng bộ hơn giữa các vị trí lắp đặt.
Hướng dẫn lựa chọn model MA2FDC024BN3A1G
Khi lựa chọn MA2FDC024BN3A1G E2S, yếu tố đầu tiên cần kiểm tra là nguồn cấp. Model này thuộc cấu hình DC024, phù hợp với hệ thống nguồn DC và đặc biệt phổ biến trong các hệ thống điều khiển sử dụng nguồn danh định 24VDC. Dòng MA2F DC có dải điện áp rộng 10–60VDC theo tài liệu nhà sản xuất.
Tiếp theo cần kiểm tra loại cable entry. MA2FDC024BN3A1G sử dụng cấu hình 2 x M20 x 1.5. Đây là yếu tố cần đối chiếu với cable gland, conduit và hệ thống dây dẫn tại công trường. Nếu dự án yêu cầu ren NPT hoặc kết hợp M20 và NPT thì cần lựa chọn cấu hình MA2F tương ứng thay vì mặc định sử dụng model MA2FDC024BN3A1G.
Vật liệu bracket cũng cần được xem xét. Model MA2FDC024BN3A1G sử dụng bracket/guard bằng thép không gỉ 316 (A4) kèm tag thiết bị. Đây là lựa chọn phù hợp cho những dự án yêu cầu độ bền cơ học và khả năng chống ăn mòn tốt hơn so với vật liệu thông thường.
Phiên bản sản phẩm cũng là một yếu tố quan trọng. Mã MA2FDC024BN3A1G sử dụng product version A và product option 1 theo cấu trúc mã sản phẩm. Cấu hình này liên quan đến phiên bản phê duyệt và chức năng của thiết bị. Khi sử dụng cho dự án dầu khí, hóa chất, hàng hải hoặc hệ thống an toàn, cần đối chiếu đúng chứng nhận được yêu cầu trong specification của dự án.
Ngoài ra, cần xác định mức âm thanh cần thiết dựa trên khoảng cách lắp đặt và độ ồn nền. MA2F hỗ trợ hai mức công suất âm thanh, giúp người dùng cân bằng giữa cường độ cảnh báo và dòng điện tiêu thụ. Không nên chỉ lựa chọn thiết bị dựa trên con số dB tối đa mà cần xem xét toàn bộ khu vực cần phủ âm thanh.
Đối với các hệ thống có nhiều còi, cần kiểm tra số lượng thiết bị, vị trí lắp đặt, phương án đồng bộ và cách kích hoạt từng cấp cảnh báo. Với hệ thống Fire & Gas hoặc hệ thống an toàn, việc lựa chọn âm báo và logic kích hoạt nên được xác định trong hồ sơ thiết kế và Cause & Effect của dự án.
Trường hợp cần thay thế thiết bị MA121 đang sử dụng, MA2F là dòng được E2S công bố là sản phẩm thay thế trực tiếp. Tuy nhiên, trước khi đặt hàng nên cung cấp mã thiết bị hiện tại, điện áp, sơ đồ đấu nối, kiểu cable entry và yêu cầu chứng nhận để xác nhận cấu hình thay thế phù hợp.
Đối với các dự án cần số lượng lớn, khách hàng nên gửi đầy đủ model, số lượng, yêu cầu chứng nhận, điện áp nguồn, loại cable gland và điều kiện lắp đặt. Việc kiểm tra từ đầu giúp hạn chế tình trạng chọn sai cấu hình hoặc phải thay đổi thiết bị sau khi hàng đã được giao đến công trường.
Liên hệ mua hàng
Song Thành Công cung cấp MA2FDC024BN3A1G E2S cùng các thiết bị cảnh báo và thiết bị công nghiệp phục vụ nhà máy, hệ thống tự động hóa, dầu khí, năng lượng, hóa chất và các công trình công nghiệp tại Việt Nam.
Khách hàng có thể liên hệ để được kiểm tra cấu hình, tư vấn model thay thế, xác nhận thông số kỹ thuật, báo giá và thời gian cung cấp MA2FDC024BN3A1G theo nhu cầu thực tế của dự án.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi.
MA2FDC024BN3A1G E2S là lựa chọn phù hợp cho các hệ thống cần còi báo động công nghiệp công suất cao, nguồn DC, nhiều cấp cảnh báo và khả năng làm việc trong môi trường khắc nghiệt. Với thiết kế chắc chắn, mức âm thanh lên tới 123 dB(A), cấp bảo vệ IP66/IP67, bracket inox 316 và khả năng hỗ trợ nhiều cấu hình âm báo, MA2FDC024BN3A1G có thể đáp ứng nhiều yêu cầu cảnh báo trong các hệ thống công nghiệp hiện đại.
Khi lựa chọn MA2FDC024BN3A1G, khách hàng nên cung cấp đầy đủ yêu cầu về nguồn điện, vị trí lắp đặt, cable entry, chứng nhận, số lượng thiết bị và phương án điều khiển. Song Thành Công có thể hỗ trợ đối chiếu cấu hình để bảo đảm thiết bị được lựa chọn phù hợp với yêu cầu kỹ thuật của từng công trình.
