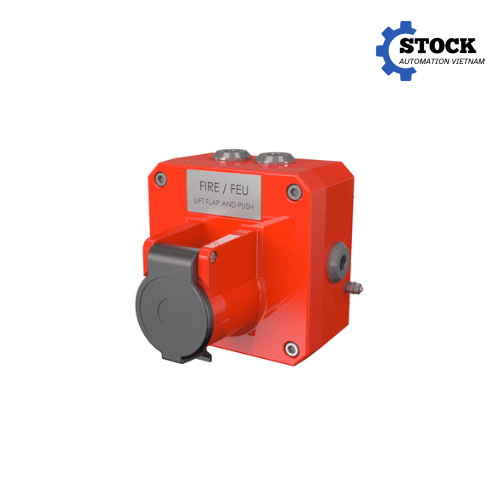

Giới thiệu sản phẩm MCP-WP7PTDPLAN1A1RN E2S Vietnam
MCP-WP7PTDPLAN1A1RN E2S Vietnam là mã cấu hình thuộc dòng WP7 của E2S Warning Signals, được thiết kế dưới dạng nút nhấn báo động thủ công dùng trong các hệ thống báo cháy, báo khí, cảnh báo khẩn cấp và hệ thống an toàn công nghiệp. Thiết bị thuộc nhóm Weatherproof Manual Call Point, phù hợp cho các vị trí cần khả năng kích hoạt cảnh báo trực tiếp bằng thao tác của người vận hành trong môi trường công nghiệp, ngoài trời, khu vực hàng hải và các công trình có điều kiện làm việc khắc nghiệt.
MCP-WP7PTDPLAN1A1RN sử dụng cơ cấu Tool Reset Push Button. Khi người vận hành nhấn nút, tiếp điểm được kích hoạt và duy trì trạng thái cho đến khi được đưa về trạng thái ban đầu bằng dụng cụ reset phù hợp. Cơ chế này giúp tín hiệu cảnh báo không bị mất ngay sau khi người vận hành rời tay khỏi nút nhấn, phù hợp với các hệ thống yêu cầu duy trì trạng thái báo động cho đến khi có thao tác xác nhận hoặc xử lý.
Dòng WP7 của E2S được thiết kế với vỏ GRP, tức Glass Reinforced Polyester, có khả năng chống ăn mòn, ổn định trước tia UV và phù hợp với môi trường ngoài trời. Cấu trúc vỏ cùng cấp bảo vệ IP66/IP67/IP68 giúp thiết bị có khả năng chống bụi và chống nước theo cấu hình được chứng nhận. Cơ cấu thao tác sử dụng thép không gỉ 316, hỗ trợ độ bền cơ học và khả năng chống ăn mòn trong quá trình vận hành.
Mã MCP-WP7PTDPLAN1A1RN là mã cấu hình cụ thể, trong đó các ký tự thể hiện nhiều lựa chọn về loại công tắc, terminal, cable entry, vật liệu nút bịt, nhãn thiết bị, phiên bản sản phẩm và các tùy chọn điện khác. Vì vậy, khi đặt hàng cần sử dụng đầy đủ mã sản phẩm để đảm bảo thiết bị được cung cấp đúng cấu hình yêu cầu của hệ thống.
Đặc điểm kỹ thuật nổi bật
MCP-WP7PTDPLAN1A1RN thuộc dòng WP7-PT Tool Reset Push Button Manual Call Point. Thiết bị được phát triển nhằm đáp ứng yêu cầu kích hoạt cảnh báo thủ công trong những hệ thống mà độ tin cậy của thiết bị đầu cuối và khả năng làm việc trong điều kiện môi trường là yếu tố quan trọng.
Thông số kỹ thuật chính của dòng WP7-PT gồm:
| Thông số | Đặc tính |
|---|---|
| Hãng sản xuất | E2S Warning Signals |
| Dòng sản phẩm | WP7 |
| Loại thiết bị | Weatherproof Manual Call Point |
| Cơ cấu kích hoạt | Tool Reset Push Button |
| Cơ cấu thao tác | Thép không gỉ 316 |
| Vật liệu vỏ | GRP – Glass Reinforced Polyester |
| Cấp bảo vệ | IP66/IP67/IP68 theo cấu hình |
| Nhiệt độ môi trường | -55°C đến +75°C |
| Màu tiêu chuẩn | RAL3000 – đỏ |
| Cable entry tiêu chuẩn | 2 x M20 x 1.5 phía trên và 1 x M20 x 1.5 phía bên |
| Kết nối | DIN rail terminal hoặc termination board tùy cấu hình |
| Tiếp địa | External M5 earth connection |
| Độ ẩm tương đối | 95% tại 20°C |
| Khối lượng tham khảo | Khoảng 2,1 kg |
Các thông số trên được E2S công bố cho dòng WP7-PT; cấu hình thực tế của MCP-WP7PTDPLAN1A1RN cần được đối chiếu theo đầy đủ mã đặt hàng.
Một đặc điểm đáng chú ý là dải nhiệt độ hoạt động từ -55°C đến +75°C. Đây là khoảng nhiệt độ rộng, cho phép WP7-PT được sử dụng trong nhiều môi trường công nghiệp và ngoài trời có điều kiện nhiệt độ thay đổi lớn. Vỏ GRP có khả năng chống ăn mòn và ổn định UV, do đó phù hợp với những vị trí mà vỏ kim loại thông thường có thể chịu ảnh hưởng bởi độ ẩm, môi trường muối hoặc tác động của thời tiết.
Cơ cấu Tool Reset được kết hợp với nắp bảo vệ dạng lift flap. Nắp giúp hạn chế thao tác ngoài ý muốn và bảo vệ khu vực nút nhấn trong quá trình sử dụng. Sau khi kích hoạt, người vận hành có thể sử dụng dụng cụ reset chuyên dụng để đưa cơ cấu về trạng thái ban đầu. E2S cũng cung cấp phụ kiện chìa khóa reset dành cho dòng WP7-PT.
Về phần điện, dòng WP7-PT có thể sử dụng switch đơn cực SPCO/SPDT hoặc switch hai cực DPCO/DPDT tùy cấu hình. Thiết bị có thể được lựa chọn với terminal dạng DIN rail hoặc termination board có các đầu nối dành cho EOL và series resistor/diode tùy yêu cầu của hệ thống giám sát. Khả năng lựa chọn cấu hình giúp thiết bị có thể tích hợp với nhiều kiến trúc hệ thống báo cháy và cảnh báo khác nhau.
E2S công bố dòng WP7 có khả năng đáp ứng SIL2 theo IEC 61508 và sản phẩm WP7-PT có tùy chọn DNV Type Approval. Tuy nhiên, việc lựa chọn cấu hình và phạm vi áp dụng chứng nhận cần được kiểm tra theo đúng mã hàng, chứng nhận và yêu cầu của dự án trước khi đưa vào hệ thống an toàn.
Ưu điểm khi sử dụng MCP-WP7PTDPLAN1A1RN
MCP-WP7PTDPLAN1A1RN mang lại lợi ích rõ rệt trong các hệ thống cần thiết bị kích hoạt cảnh báo thủ công có khả năng làm việc ổn định trong môi trường ngoài trời và công nghiệp.
Đầu tiên là cơ chế Tool Reset. Khác với loại nút nhấn momentary chỉ duy trì tiếp điểm trong thời gian tác động, cơ cấu Tool Reset có khả năng duy trì trạng thái sau khi kích hoạt. Điều này phù hợp với hệ thống báo động yêu cầu trạng thái cảnh báo tiếp tục được duy trì cho đến khi người có trách nhiệm kiểm tra và reset thiết bị.
Thứ hai là khả năng chống chịu môi trường. Vỏ GRP chống ăn mòn, ổn định UV kết hợp cấp bảo vệ IP66/IP67/IP68 giúp WP7-PT thích hợp với các vị trí có bụi, nước, độ ẩm cao hoặc phải lắp đặt ngoài trời. E2S mô tả WP7-PT là thiết bị weatherproof dành cho các ứng dụng safe area trên bờ và ngoài khơi.
Thứ ba là độ bền của cơ cấu thao tác. Bộ phận cơ khí sử dụng stainless steel 316 giúp tăng khả năng chống ăn mòn, đặc biệt hữu ích tại những khu vực có độ ẩm cao, môi trường biển hoặc khu vực công nghiệp thường xuyên tiếp xúc với tác nhân ăn mòn.
Thứ tư là khả năng tích hợp hệ thống. Tùy cấu hình, WP7-PT có thể sử dụng nhiều loại switch, terminal, module địa chỉ, EOL và series module. Điều này cho phép lựa chọn thiết bị phù hợp với phương thức giám sát của tủ báo cháy, hệ thống Fire & Gas hoặc hệ thống điều khiển an toàn hiện hữu.
Thiết kế cable entry cũng tạo thuận lợi cho quá trình lắp đặt. Cấu hình tiêu chuẩn có hai vị trí M20 x 1.5 phía trên và một vị trí bên hông. Hộp phía sau có thể xoay để thay đổi hướng đưa cáp, giúp kỹ thuật viên linh hoạt hơn khi bố trí đường cáp tại hiện trường.
Ứng dụng thực tế
MCP-WP7PTDPLAN1A1RN có thể được sử dụng tại các vị trí cần kích hoạt cảnh báo thủ công và truyền tín hiệu về hệ thống giám sát trung tâm. Một số ứng dụng phổ biến gồm hệ thống báo cháy thủ công, hệ thống báo khí, hệ thống Fire & Gas, cảnh báo khẩn cấp và các hệ thống an toàn công nghiệp.
Trong nhà máy dầu khí, nút nhấn có thể được bố trí tại các khu vực vận hành, tuyến đường thoát hiểm hoặc vị trí yêu cầu người vận hành có khả năng kích hoạt cảnh báo nhanh khi phát hiện sự cố. Thiết bị cũng có thể được xem xét cho các công trình ngoài khơi, FPSO, khu vực hàng hải và các vị trí công nghiệp chịu tác động trực tiếp của thời tiết.
Trong nhà máy hóa chất, MCP-WP7PTDPLAN1A1RN có thể được sử dụng như một điểm kích hoạt thủ công kết nối với hệ thống cảnh báo hoặc hệ thống an toàn. Vỏ GRP chống ăn mòn là một lợi thế khi thiết bị được lắp đặt tại những khu vực có độ ẩm hoặc tác nhân hóa học phù hợp với phạm vi thiết kế của thiết bị.
Trong nhà máy điện, trạm xử lý, khu vực tiện ích và các công trình công nghiệp ngoài trời, thiết bị có thể được bố trí tại các vị trí cần người vận hành kích hoạt cảnh báo trực tiếp. Màu đỏ RAL3000 tiêu chuẩn giúp điểm báo động dễ nhận diện trong quá trình vận hành.
Đối với các hệ thống có yêu cầu giám sát đường dây, cấu hình EOL hoặc series module có thể được lựa chọn theo thiết kế mạch. Việc lựa chọn đúng loại điện trở, diode hoặc module giám sát cần được thực hiện dựa trên yêu cầu của tủ điều khiển và sơ đồ đấu nối của dự án, thay vì chỉ lựa chọn theo hình thức bên ngoài của thiết bị.
Một điểm quan trọng khi triển khai là cần phân biệt dòng WP7 Weatherproof với các dòng manual call point E2S dành cho khu vực nguy hiểm. E2S có các dòng khác như GNEx và STEx cho những môi trường có yêu cầu chứng nhận chống cháy nổ riêng. Do đó, nếu vị trí lắp đặt thuộc Zone 1, Zone 2, Zone 21 hoặc Zone 22, cần xác nhận chính xác phân loại khu vực và chứng nhận của cấu hình sản phẩm trước khi lựa chọn.
Hướng dẫn lựa chọn model MCP-WP7PTDPLAN1A1RN
Khi lựa chọn MCP-WP7PTDPLAN1A1RN hoặc một cấu hình khác thuộc dòng E2S WP7, cần xác định trước yêu cầu thực tế của hệ thống thay vì chỉ dựa vào tên dòng sản phẩm.
Trước hết cần xác định cơ chế kích hoạt. WP7 có các phiên bản chính gồm WP7-PM dạng momentary push button, WP7-PT dạng tool reset push button và WP7-PB dạng dual action push button. WP7-PT phù hợp khi hệ thống yêu cầu tín hiệu được duy trì sau khi nút được kích hoạt và chỉ reset bằng dụng cụ.
Tiếp theo cần xác định loại tiếp điểm. Hệ thống có thể yêu cầu SPCO/SPDT hoặc DPCO/DPDT. Việc lựa chọn phải căn cứ vào sơ đồ mạch điều khiển, điện áp, dòng điện và phương thức giám sát của tủ trung tâm.
Cần kiểm tra phương thức đấu nối. E2S cung cấp các lựa chọn terminal DIN rail, termination board và module địa chỉ tùy cấu hình. Với hệ thống báo cháy hoặc hệ thống giám sát có EOL, cần xác định giá trị điện trở hoặc loại module phù hợp trước khi đặt hàng.
Cable entry cũng cần được xác nhận. WP7-PT có các tùy chọn M20, NPT và M25 thông qua các cấu hình hoặc adaptor tương ứng. Việc lựa chọn phải phù hợp với loại cable gland, conduit và tiêu chuẩn lắp đặt của dự án.
Cuối cùng là điều kiện môi trường. Với dải nhiệt độ -55°C đến +75°C, cấp bảo vệ IP66/IP67/IP68 và vỏ GRP, WP7-PT phù hợp với nhiều môi trường ngoài trời và công nghiệp. Tuy nhiên, đối với khu vực nguy hiểm có yêu cầu Ex, cần lựa chọn đúng dòng sản phẩm và chứng nhận tương ứng thay vì mặc định sử dụng phiên bản Weatherproof.
Mã MCP-WP7PTDPLAN1A1RN là mã cấu hình cụ thể nên khi yêu cầu báo giá, khách hàng nên cung cấp đầy đủ mã cùng thông tin về điện áp, loại tiếp điểm, kiểu cable entry, module EOL/series, màu sắc và yêu cầu chứng nhận. Cách này giúp hạn chế sai lệch cấu hình giữa thiết kế, báo giá, giao hàng và lắp đặt thực tế.
Liên hệ mua hàng
MCP-WP7PTDPLAN1A1RN E2S Vietnam được Song Thành Công cung cấp cho các dự án công nghiệp, hệ thống báo cháy, cảnh báo an toàn và các ứng dụng cần thiết bị báo động thủ công chất lượng cao.
Website: stock.stc-vietnam.com
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi.
Khi có nhu cầu sử dụng MCP-WP7PTDPLAN1A1RN, khách hàng nên gửi đầy đủ mã sản phẩm, số lượng, môi trường lắp đặt, yêu cầu về tiếp điểm, cable entry và tiêu chuẩn áp dụng. Đội ngũ kỹ thuật Song Thành Công có thể hỗ trợ đối chiếu cấu hình trước khi đặt hàng, giúp đảm bảo thiết bị phù hợp với sơ đồ hệ thống và điều kiện vận hành thực tế.
