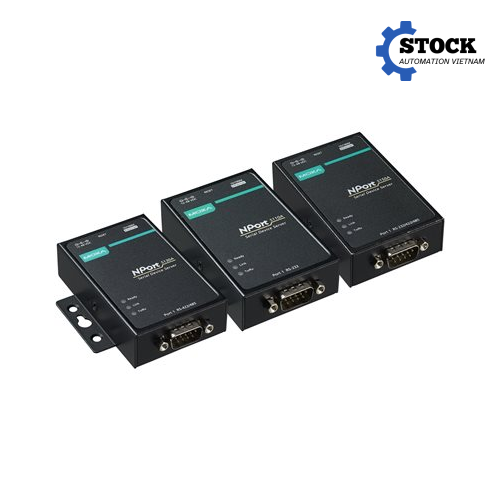

Giới thiệu sản phẩm NPort 5100 Moxa Vietnam
NPort 5100 Moxa Vietnam là dòng thiết bị máy chủ cổng nối tiếp (Serial Device Server) của Moxa, được thiết kế để kết nối các thiết bị công nghiệp sử dụng giao tiếp nối tiếp như RS-232, RS-422 hoặc RS-485 vào mạng Ethernet. Thiết bị đóng vai trò cầu nối giữa hệ thống thiết bị nối tiếp truyền thống và hạ tầng mạng Ethernet hiện đại, giúp doanh nghiệp có thể giám sát, thu thập dữ liệu và trao đổi thông tin với các thiết bị từ xa mà không cần thay thế toàn bộ hệ thống hiện hữu.
Trong thực tế tự động hóa, nhiều thiết bị như PLC, biến tần, đồng hồ đo, bộ điều khiển nhiệt độ, máy đo, thiết bị cân, máy đọc mã hoặc các bộ điều khiển chuyên dụng vẫn sử dụng giao tiếp serial. Việc đưa các thiết bị này lên mạng Ethernet giúp hệ thống điều khiển tập trung hơn, thuận tiện cho việc quản lý và tích hợp với máy tính công nghiệp, SCADA hoặc các phần mềm quản lý dữ liệu.
Dòng NPort 5100 Moxa Vietnam gồm nhiều model với đặc tính giao tiếp khác nhau, tiêu biểu như NPort 5110, NPort 5110-T, NPort 5130 và NPort 5150. NPort 5110 và 5110-T hỗ trợ RS-232, NPort 5130 hỗ trợ RS-422/RS-485, trong khi NPort 5150 hỗ trợ đồng thời RS-232, RS-422 và RS-485. Nhờ cách phân chia model này, người dùng có thể lựa chọn thiết bị phù hợp với chuẩn giao tiếp của hệ thống mà không phải sử dụng bộ chuyển đổi bổ sung.
Thiết bị có một cổng serial DB9 male và một cổng mạng Ethernet, cùng nguồn cấp 12 đến 48 VDC. Vỏ kim loại giúp thiết bị phù hợp với môi trường lắp đặt công nghiệp, trong khi kích thước nhỏ gọn cho phép bố trí trên bàn, tủ điều khiển hoặc sử dụng cùng bộ gá DIN-rail tùy cấu hình lắp đặt.
Đặc điểm kỹ thuật nổi bật
NPort 5100 được xây dựng theo kiến trúc Serial-to-Ethernet, trong đó dữ liệu nhận từ cổng serial sẽ được chuyển đổi và truyền qua mạng Ethernet đến máy tính hoặc hệ thống điều khiển. Theo chiều ngược lại, dữ liệu từ mạng Ethernet cũng có thể được chuyển thành dữ liệu serial để gửi đến thiết bị trường.
Về giao tiếp nối tiếp, NPort 5110 và NPort 5110-T sử dụng RS-232 với tốc độ truyền từ 110 bps đến 230,4 kbps. NPort 5130 và NPort 5150 hỗ trợ tốc độ từ 50 bps đến 921,6 kbps. Thiết bị cho phép cấu hình 5, 6, 7 hoặc 8 bit dữ liệu; 1, 1,5 hoặc 2 bit stop; nhiều chế độ parity gồm None, Even, Odd, Space và Mark.
Đối với các hệ thống RS-485, NPort 5130 và NPort 5150 hỗ trợ cơ chế Automatic Data Direction Control (ADDC), giúp tự động kiểm soát chiều truyền dữ liệu. Đây là tính năng hữu ích khi kết nối các thiết bị đo lường, đồng hồ điện, biến tần hoặc thiết bị điều khiển sử dụng mạng RS-485 hai dây.
NPort 5150 có ưu điểm đặc biệt khi hỗ trợ cả ba chuẩn RS-232, RS-422 và RS-485. Model này phù hợp với những hệ thống cần một thiết bị giao tiếp linh hoạt hoặc các dự án có nhiều loại thiết bị serial khác nhau.
Về phương thức hoạt động mạng, NPort 5100 hỗ trợ nhiều chế độ như Real COM, TCP Server, TCP Client, UDP, Reverse Telnet, Ethernet Modem và Pair Connection. Nhờ đó, thiết bị có thể được sử dụng trong nhiều kiến trúc mạng khác nhau thay vì chỉ giới hạn ở một kiểu kết nối cố định.
Chế độ Real COM đặc biệt hữu ích trong trường hợp phần mềm trên máy tính được thiết kế để giao tiếp với cổng COM vật lý. NPort có thể tạo cổng COM ảo trên máy tính, cho phép phần mềm tiếp tục giao tiếp với thiết bị serial thông qua mạng Ethernet mà không cần thay đổi đáng kể kiến trúc phần mềm hiện tại.
Thiết bị hỗ trợ các giao thức mạng và chức năng quản lý như DHCP Client, IPv4, SNMPv1, Telnet, DNS, HTTP, ARP, BOOTP, UDP, TCP/IP và ICMP. Moxa cũng cung cấp driver Real COM cho Windows và Real TTY cho Linux, cùng nhiều nền tảng hệ điều hành khác tùy cấu hình phần mềm và phiên bản sản phẩm.
NPort 5100 sử dụng nguồn cấp 12 đến 48 VDC, phù hợp với nguồn DC phổ biến trong tủ điều khiển công nghiệp. Vỏ thiết bị bằng kim loại, kích thước khoảng 75,2 x 80 x 22 mm khi sử dụng tai gá và 52 x 80 x 22 mm không tính tai gá. Thiết bị có thể lắp đặt trên bàn, treo tường hoặc sử dụng bộ gá DIN-rail tùy phương án triển khai.
Đối với môi trường làm việc, các model tiêu chuẩn của dòng NPort 5100 có dải nhiệt độ vận hành từ 0 đến 55°C, trong khi NPort 5110-T là phiên bản nhiệt độ rộng với khả năng hoạt động từ -40 đến 75°C. Độ ẩm môi trường cho phép từ 5 đến 95% RH, không ngưng tụ. Đây là những thông số cần xem xét khi thiết bị được lắp đặt trong tủ điện, khu vực sản xuất hoặc môi trường có điều kiện nhiệt độ thay đổi.
Moxa công bố dòng NPort 5100 có các tiêu chuẩn EMC, EMI, EMS và an toàn như EN 55032/35, CISPR 32, FCC Part 15B Class A, IEC 61000-4 và EN 62368-1. Dòng sản phẩm cũng được công bố thời gian bảo hành 5 năm theo chính sách của Moxa.
Ưu điểm khi sử dụng NPort 5100 Moxa Vietnam
Ưu điểm quan trọng nhất của NPort 5100 Moxa Vietnam là khả năng tận dụng các thiết bị serial đang có trong hệ thống thay vì phải thay thế bằng thiết bị Ethernet mới. Đây là giải pháp có giá trị đối với các nhà máy đã vận hành lâu năm, nơi hệ thống có số lượng lớn thiết bị RS-232, RS-422 hoặc RS-485.
Thay vì kéo đường cáp serial dài từ thiết bị đến máy tính điều khiển, NPort có thể được bố trí gần thiết bị trường và kết nối vào mạng Ethernet của nhà máy. Dữ liệu sau đó được truyền qua hạ tầng mạng đến máy tính, máy chủ hoặc hệ thống SCADA. Phương án này giúp việc triển khai hệ thống linh hoạt hơn, đặc biệt trong các nhà máy có khoảng cách lớn giữa khu vực sản xuất và phòng điều khiển.
Một lợi thế khác là khả năng hỗ trợ nhiều chế độ kết nối. Với Real COM, phần mềm trên máy tính có thể tiếp tục làm việc với cổng COM ảo. Với TCP Client hoặc TCP Server, thiết bị có thể được tích hợp vào kiến trúc mạng TCP/IP tùy yêu cầu của hệ thống. Pair Connection cũng có thể được sử dụng để tạo đường truyền giữa hai thiết bị serial thông qua mạng Ethernet.
Thiết kế nhỏ gọn và vỏ kim loại cũng giúp NPort 5100 thuận tiện khi lắp đặt trong tủ điều khiển có không gian hạn chế. Nguồn 12–48 VDC cho phép thiết bị sử dụng với nhiều hệ thống nguồn DC công nghiệp phổ biến.
Đối với doanh nghiệp đang nâng cấp hệ thống tự động hóa, NPort 5100 còn giúp giảm áp lực khi chuyển đổi từ hệ thống serial sang Ethernet. Thay vì thực hiện một dự án thay thế thiết bị quy mô lớn, doanh nghiệp có thể từng bước đưa các thiết bị serial lên mạng Ethernet, qua đó giảm thời gian dừng máy và chi phí đầu tư ban đầu.
Ứng dụng thực tế
NPort 5100 có thể được sử dụng trong nhiều hệ thống tự động hóa và thu thập dữ liệu công nghiệp. Một ứng dụng phổ biến là kết nối PLC hoặc bộ điều khiển có cổng serial với máy tính hoặc hệ thống SCADA thông qua mạng Ethernet.
Trong hệ thống giám sát năng lượng, NPort có thể kết nối các đồng hồ điện, bộ đo công suất hoặc thiết bị đo sử dụng RS-485 với mạng Ethernet của nhà máy. Dữ liệu từ thiết bị đo có thể được truyền về máy chủ để giám sát, lưu trữ và phân tích.
Trong hệ thống điều khiển máy móc, NPort có thể được sử dụng để kết nối biến tần, bộ điều khiển nhiệt độ, thiết bị đo áp suất, lưu lượng hoặc các bộ điều khiển chuyên dụng có giao tiếp RS-232/RS-485. Khi các thiết bị được đưa lên mạng, kỹ thuật viên có thể triển khai hệ thống giám sát tập trung thay vì phải bố trí máy tính ngay tại từng thiết bị.
NPort 5100 cũng phù hợp với các hệ thống quản lý thiết bị trong phòng thí nghiệm, dây chuyền sản xuất, hệ thống cân công nghiệp và các thiết bị kiểm tra có giao tiếp nối tiếp. Đối với thiết bị sử dụng RS-232, NPort 5110 là lựa chọn phù hợp. Với thiết bị sử dụng RS-485 hoặc RS-422, có thể cân nhắc NPort 5130. Nếu cần hỗ trợ nhiều chuẩn serial trên cùng một model, NPort 5150 là lựa chọn linh hoạt hơn.
Trong các dự án cải tạo hệ thống tự động hóa, NPort còn có thể được sử dụng để kết nối thiết bị đời cũ vào hệ thống mạng Ethernet hiện tại. Đây là phương án thực tế khi thiết bị hiện trường vẫn đáp ứng yêu cầu vận hành nhưng giao tiếp serial không còn thuận tiện cho hệ thống giám sát hiện đại.
Hướng dẫn lựa chọn model NPort 5100 Moxa Vietnam
Khi lựa chọn NPort 5100 Moxa Vietnam, yếu tố đầu tiên cần xác định là chuẩn giao tiếp serial của thiết bị cần kết nối.
Nếu thiết bị chỉ sử dụng RS-232, NPort 5110 là model phù hợp. NPort 5110-T có chức năng giao tiếp tương tự nhưng được thiết kế cho môi trường có dải nhiệt độ vận hành rộng hơn, từ -40 đến 75°C.
Nếu thiết bị sử dụng RS-422 hoặc RS-485, NPort 5130 là lựa chọn phù hợp. Model này hỗ trợ RS-485 2-wire và 4-wire, đồng thời hỗ trợ Automatic Data Direction Control cho RS-485.
Nếu hệ thống yêu cầu RS-232, RS-422 và RS-485, NPort 5150 là model nên được ưu tiên. Đây là lựa chọn phù hợp khi dự án có nhiều loại thiết bị serial hoặc cần một thiết bị có khả năng tương thích cao hơn trong quá trình mở rộng hệ thống.
Bên cạnh chuẩn giao tiếp, cần kiểm tra tốc độ baudrate, số bit dữ liệu, parity, stop bit và phương thức flow control của thiết bị cần kết nối. Các thông số này phải được cấu hình tương thích giữa NPort và thiết bị serial để đảm bảo quá trình truyền nhận dữ liệu ổn định.
Đối với môi trường có nhiệt độ thấp hoặc cao, cần kiểm tra phiên bản nhiệt độ của model trước khi đặt hàng. Không nên lựa chọn model chỉ dựa trên chuẩn RS-232 hoặc RS-485 mà bỏ qua điều kiện môi trường thực tế.
Ngoài ra, cần xác định cách phần mềm sẽ giao tiếp với thiết bị. Nếu hệ thống hiện tại sử dụng phần mềm dựa trên cổng COM, chế độ Real COM có thể là lựa chọn phù hợp. Nếu hệ thống được xây dựng trên TCP/IP, có thể xem xét TCP Client, TCP Server hoặc UDP tùy kiến trúc phần mềm.
Một điểm quan trọng trong quá trình lựa chọn là cần xác định chính xác mã model. Tên gọi NPort 5100 thường được dùng để chỉ cả dòng sản phẩm, trong khi sản phẩm thực tế cần chọn một model cụ thể như NPort 5110, NPort 5110-T, NPort 5130 hoặc NPort 5150. Việc cung cấp đúng chuẩn giao tiếp, tốc độ truyền, điều kiện môi trường và yêu cầu phần mềm sẽ giúp xác định model phù hợp ngay từ đầu.
Liên hệ mua hàng
NPort 5100 Moxa Vietnam là giải pháp phù hợp cho các hệ thống cần kết nối thiết bị serial vào mạng Ethernet trong nhà máy, tủ điều khiển, hệ thống giám sát và các dự án tự động hóa công nghiệp.
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, hỗ trợ khách hàng lựa chọn đúng model theo chuẩn giao tiếp, điều kiện lắp đặt và yêu cầu kỹ thuật của từng hệ thống. Sản phẩm được cung cấp kèm tài liệu kỹ thuật cần thiết, hỗ trợ tư vấn cấu hình và hỗ trợ kỹ thuật tận nơi khi dự án có yêu cầu.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Khi cần lựa chọn NPort 5100, khách hàng nên cung cấp thông tin về thiết bị cần kết nối, chuẩn RS-232/RS-422/RS-485, tốc độ baudrate, môi trường lắp đặt và phần mềm hoặc hệ thống điều khiển đang sử dụng. Đội ngũ kỹ thuật có thể dựa trên các thông tin này để tư vấn model phù hợp, tránh tình trạng chọn sai chuẩn giao tiếp hoặc thiếu tính năng cần thiết.
Với thiết kế nhỏ gọn, giao tiếp serial linh hoạt, khả năng kết nối Ethernet và nhiều chế độ hoạt động mạng, NPort 5100 Moxa Vietnam là lựa chọn thực tế cho các hệ thống cần tích hợp thiết bị serial vào hạ tầng mạng công nghiệp hiện đại.
