Mô tả

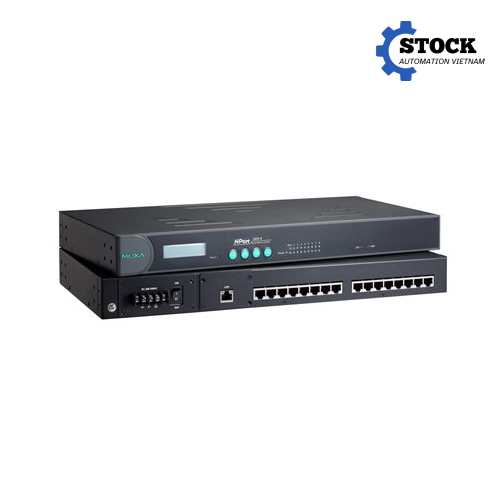

Giới thiệu sản phẩm NPort 5600 Moxa Vietnam
NPort 5600 Moxa Vietnam là dòng thiết bị máy chủ thiết bị nối tiếp (Serial Device Server) của Moxa, được thiết kế để kết nối các thiết bị sử dụng giao tiếp serial như RS-232, RS-422 hoặc RS-485 với mạng Ethernet công nghiệp. Thiết bị cho phép chuyển đổi dữ liệu giữa cổng serial và mạng TCP/IP, giúp các thiết bị tự động hóa truyền thống có thể giao tiếp với hệ thống máy tính, PLC, SCADA, HMI hoặc phần mềm quản lý thông qua hạ tầng mạng Ethernet hiện có.
Trong các hệ thống tự động hóa, nhiều thiết bị hiện trường vẫn sử dụng giao tiếp nối tiếp do tính ổn định, khả năng chống nhiễu và mức độ phổ biến của RS-232/422/485. Tuy nhiên, khi hệ thống ngày càng mở rộng, việc kết nối trực tiếp từng thiết bị serial với máy tính hoặc bộ điều khiển trở nên khó quản lý. NPort 5600 Moxa Vietnam giải quyết bài toán này bằng cách đưa các thiết bị serial lên mạng Ethernet, cho phép truyền dữ liệu qua mạng LAN hoặc mạng công nghiệp mà không cần thay thế thiết bị hiện trường.
Dòng NPort 5600 có nhiều phiên bản với số lượng cổng serial khác nhau, hỗ trợ các chuẩn giao tiếp và chế độ hoạt động phù hợp với nhiều cấu hình hệ thống. Đây là lựa chọn đáng cân nhắc cho các dự án nâng cấp hệ thống tự động hóa, tích hợp thiết bị đo lường, hệ thống giám sát tập trung và các ứng dụng cần quản lý nhiều thiết bị serial từ một vị trí trung tâm.
Với thiết kế dành cho môi trường công nghiệp và khả năng quản lý kết nối qua Ethernet, NPort 5600 Moxa Vietnam giúp doanh nghiệp tận dụng các thiết bị serial đang có thay vì phải đầu tư thay mới toàn bộ hệ thống.
Đặc điểm kỹ thuật nổi bật
NPort 5600 Moxa Vietnam được xây dựng dựa trên kiến trúc Serial-to-Ethernet, trong đó thiết bị đóng vai trò trung gian giữa giao tiếp serial của thiết bị hiện trường và mạng Ethernet. Dữ liệu nhận từ cổng RS-232, RS-422 hoặc RS-485 được chuyển đổi và truyền qua mạng TCP/IP đến máy chủ hoặc phần mềm ứng dụng.
Một đặc điểm quan trọng của dòng NPort 5600 là khả năng hỗ trợ nhiều chuẩn giao tiếp serial. Tùy model cụ thể, người dùng có thể lựa chọn phiên bản phù hợp với thiết bị cần kết nối. RS-232 thường được sử dụng cho các thiết bị point-to-point, trong khi RS-422 và RS-485 phù hợp hơn với hệ thống có khoảng cách truyền xa hoặc nhiều thiết bị cùng tham gia mạng serial.
Thiết bị hỗ trợ các chế độ hoạt động mạng khác nhau nhằm đáp ứng cách thức giao tiếp của phần mềm và hệ thống điều khiển. Trong đó, các phương thức như TCP Server, TCP Client, UDP và các chế độ liên quan đến virtual COM giúp kết nối thiết bị serial với máy tính hoặc hệ thống điều khiển theo nhiều kiến trúc khác nhau.
Một ưu điểm đáng chú ý là khả năng sử dụng virtual COM. Với phương thức này, máy tính có thể nhận diện thiết bị serial từ xa thông qua cổng COM ảo. Phần mềm điều khiển hiện có, vốn được thiết kế để giao tiếp với cổng COM vật lý, có thể tiếp tục sử dụng mà không cần thay đổi quá nhiều về kiến trúc phần mềm. Đây là giải pháp hữu ích khi doanh nghiệp muốn đưa thiết bị serial lên mạng nhưng vẫn duy trì phần mềm điều khiển hiện tại.
NPort 5600 cũng được thiết kế để phục vụ các hệ thống yêu cầu hoạt động liên tục. Tùy phiên bản, thiết bị có thể cung cấp nhiều cổng serial trên cùng một bộ thiết bị, giúp giảm số lượng thiết bị mạng cần lắp đặt trong tủ điều khiển. Điều này đặc biệt hữu ích khi hệ thống có nhiều đồng hồ đo, bộ điều khiển, thiết bị đọc dữ liệu hoặc thiết bị tự động hóa sử dụng giao tiếp serial.
Về quản lý, NPort 5600 hỗ trợ cấu hình và giám sát thông qua giao diện mạng. Người quản trị có thể thiết lập địa chỉ IP, thông số serial, chế độ kết nối và các tham số truyền thông cần thiết. Việc cấu hình tập trung giúp kỹ thuật viên dễ dàng quản lý các thiết bị được triển khai tại nhiều vị trí khác nhau trong nhà máy.
Đối với RS-485, việc lựa chọn đúng thông số truyền thông và cấu trúc mạng vẫn rất quan trọng. NPort 5600 chỉ đóng vai trò chuyển đổi và truyền dữ liệu; các yếu tố như baud rate, parity, stop bit, địa chỉ thiết bị, topology, điện trở kết thúc và chất lượng dây dẫn phải được thiết lập phù hợp với thiết bị đầu cuối.
Do có nhiều phiên bản trong dòng NPort 5600, thông số cụ thể như số lượng cổng, loại cổng serial, chuẩn Ethernet, kiểu đầu nối, nguồn cấp và các chức năng mạng có thể khác nhau tùy model. Vì vậy, khi đặt hàng cần xác định chính xác mã thiết bị thay vì chỉ dựa trên tên chung NPort 5600.
Ưu điểm khi sử dụng NPort 5600 Moxa Vietnam
NPort 5600 Moxa Vietnam mang lại lợi ích rõ rệt trong các hệ thống đang sử dụng nhiều thiết bị serial nhưng muốn chuyển sang mô hình kết nối Ethernet.
Lợi ích đầu tiên là khả năng tận dụng thiết bị hiện có. Doanh nghiệp không nhất thiết phải thay thế các thiết bị đo, bộ điều khiển hoặc thiết bị tự động hóa chỉ vì chúng sử dụng RS-232/422/485. NPort 5600 tạo lớp kết nối trung gian để các thiết bị này có thể trao đổi dữ liệu thông qua mạng Ethernet.
Thứ hai là khả năng tập trung dữ liệu. Thay vì phải bố trí máy tính riêng cho từng thiết bị serial, dữ liệu từ nhiều thiết bị có thể được đưa về hệ thống máy chủ hoặc phần mềm SCADA thông qua mạng. Điều này giúp kiến trúc hệ thống trở nên linh hoạt hơn và thuận tiện cho việc giám sát tập trung.
Thứ ba là thuận tiện trong bảo trì. Khi thiết bị serial được kết nối qua Ethernet, kỹ thuật viên có thể truy cập và quản lý kết nối từ vị trí trung tâm tùy theo kiến trúc mạng được triển khai. Việc kiểm tra cấu hình, thông số truyền thông hoặc trạng thái kết nối cũng trở nên thuận tiện hơn so với việc phải thao tác trực tiếp tại từng thiết bị.
NPort 5600 cũng phù hợp với các hệ thống cần mở rộng. Khi nhà máy bổ sung thêm thiết bị serial, hệ thống mạng có thể được mở rộng mà không nhất thiết phải thay đổi toàn bộ kiến trúc điều khiển. Đây là một lợi thế đáng kể đối với các dây chuyền sản xuất được nâng cấp theo từng giai đoạn.
Ngoài ra, việc sử dụng Serial Device Server giúp phân tách rõ phần thiết bị hiện trường và phần mạng truyền thông. Thiết bị hiện trường tiếp tục sử dụng giao thức serial quen thuộc, trong khi hệ thống cấp trên sử dụng TCP/IP hoặc các phương thức giao tiếp mạng phù hợp. Cách tiếp cận này giúp việc tích hợp giữa thiết bị cũ và hệ thống tự động hóa mới trở nên dễ dàng hơn.
Ứng dụng thực tế
NPort 5600 Moxa Vietnam được ứng dụng trong nhiều hệ thống tự động hóa và thu thập dữ liệu công nghiệp.
Trong nhà máy sản xuất, thiết bị có thể được sử dụng để kết nối các bộ điều khiển, đồng hồ đo, bộ hiển thị, thiết bị đo nhiệt độ, thiết bị đo áp suất hoặc các thiết bị có cổng RS-232/422/485 với mạng Ethernet của nhà máy. Dữ liệu sau đó có thể được đưa về máy chủ, SCADA hoặc phần mềm quản lý để theo dõi và lưu trữ.
Trong hệ thống SCADA, NPort 5600 có thể đóng vai trò cầu nối giữa các thiết bị hiện trường và máy tính chạy phần mềm SCADA. Đặc biệt, trong những dự án cải tạo hệ thống, khi thiết bị hiện trường chưa hỗ trợ Ethernet nhưng hệ thống mới được xây dựng trên nền mạng Ethernet, Serial Device Server là một phương án tích hợp tương đối hiệu quả.
Đối với hệ thống BMS hoặc quản lý tòa nhà, thiết bị có thể được sử dụng để kết nối các bộ điều khiển HVAC, đồng hồ điện, bộ điều khiển kỹ thuật và thiết bị đo có giao tiếp serial với hệ thống quản lý trung tâm.
Trong lĩnh vực năng lượng và điện, NPort 5600 có thể được sử dụng để kết nối các thiết bị đo và thiết bị điều khiển sử dụng giao tiếp serial vào mạng truyền thông của trạm hoặc hệ thống giám sát.
Thiết bị cũng phù hợp với các hệ thống thu thập dữ liệu từ xa. Khi các thiết bị serial được đặt ở nhiều khu vực, việc truyền dữ liệu qua Ethernet giúp giảm nhu cầu kéo các đường serial riêng biệt về phòng điều khiển trung tâm.
Một ứng dụng khác là nâng cấp các hệ thống tự động hóa cũ. Đây là trường hợp khá phổ biến trong nhà máy: thiết bị vẫn hoạt động ổn định nhưng sử dụng giao tiếp RS-232 hoặc RS-485, trong khi máy tính hoặc hệ thống quản lý mới yêu cầu kết nối Ethernet. Thay vì thay toàn bộ thiết bị hiện trường, NPort 5600 có thể được sử dụng như một lớp chuyển tiếp giữa hai kiến trúc truyền thông.
Tuy nhiên, cần lưu ý rằng NPort 5600 không tự động chuyển đổi giao thức ứng dụng giữa mọi loại thiết bị. Thiết bị chủ yếu thực hiện chức năng truyền dữ liệu serial qua mạng. Nếu hệ thống yêu cầu chuyển đổi giữa các giao thức công nghiệp khác nhau, ví dụ từ một giao thức serial cụ thể sang một giao thức Ethernet công nghiệp khác, cần kiểm tra khả năng hỗ trợ của model và phần mềm liên quan trước khi lựa chọn.
Hướng dẫn lựa chọn model NPort 5600 Moxa Vietnam
Khi lựa chọn NPort 5600 Moxa Vietnam, yếu tố đầu tiên cần xác định là loại giao tiếp serial của thiết bị cần kết nối. Nếu thiết bị hiện trường sử dụng RS-232 thì cần chọn phiên bản hỗ trợ RS-232. Nếu hệ thống sử dụng RS-422 hoặc RS-485, cần chọn đúng loại giao tiếp tương ứng.
Tiếp theo là số lượng thiết bị cần kết nối. Với một thiết bị serial đơn lẻ, phiên bản ít cổng có thể đáp ứng tốt nhu cầu. Nếu hệ thống có nhiều thiết bị, phiên bản nhiều cổng sẽ giúp giảm số lượng Serial Device Server và đơn giản hóa việc bố trí trong tủ điều khiển.
Baud rate và các thông số truyền thông serial cũng cần được kiểm tra. Người dùng nên đối chiếu tài liệu kỹ thuật của thiết bị hiện trường để xác định baud rate, data bits, parity và stop bits trước khi cấu hình NPort 5600.
Cần xác định phương thức kết nối mà phần mềm trung tâm yêu cầu. Nếu phần mềm đang giao tiếp thông qua COM port, chức năng virtual COM có thể là lựa chọn phù hợp. Nếu phần mềm hoặc hệ thống điều khiển giao tiếp trực tiếp qua TCP/IP, cần kiểm tra chế độ TCP Server, TCP Client hoặc phương thức mạng tương ứng.
Môi trường lắp đặt cũng là yếu tố quan trọng. Đối với hệ thống công nghiệp, cần xem xét nhiệt độ môi trường, vị trí lắp đặt, nguồn điện, không gian trong tủ điều khiển và yêu cầu về độ ổn định của mạng. Với những dự án yêu cầu hoạt động liên tục, nên lựa chọn đúng phiên bản có đặc tính phần cứng phù hợp với điều kiện thực tế.
Ngoài ra, cần xác định kiểu đầu nối và phương án đi dây trước khi đặt hàng. Các thiết bị serial trong thực tế có thể sử dụng nhiều loại đầu nối khác nhau, vì vậy không nên chỉ xác định theo chuẩn RS-232 hoặc RS-485 mà bỏ qua cấu hình phần cứng cụ thể.
Đối với dự án mới, nên cung cấp cho đơn vị tư vấn các thông tin gồm: số lượng thiết bị serial, chuẩn giao tiếp, khoảng cách truyền, baud rate, giao thức sử dụng, hệ thống phần mềm/SCADA, nguồn cấp, môi trường lắp đặt và yêu cầu quản lý mạng. Từ các thông tin này có thể xác định model NPort 5600 phù hợp và tránh tình trạng chọn sai phiên bản sau khi thiết bị được giao.
NPort 5600 Moxa Vietnam là giải pháp phù hợp cho các doanh nghiệp cần kết nối thiết bị serial vào hệ thống Ethernet mà vẫn muốn tận dụng thiết bị hiện trường đang vận hành. Tuy nhiên, do dòng sản phẩm có nhiều model và cấu hình khác nhau, việc lựa chọn chính xác mã sản phẩm là bước quan trọng để đảm bảo khả năng tương thích với hệ thống.
