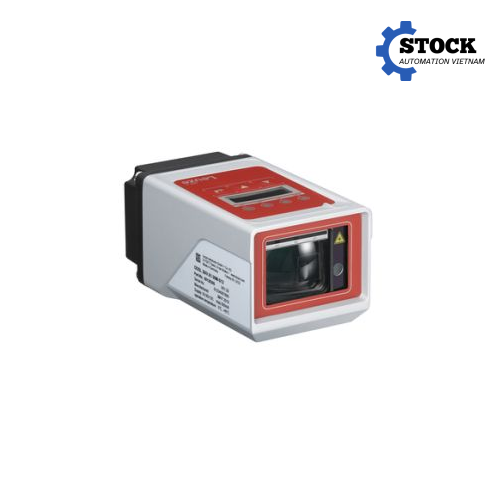

Giới thiệu sản phẩm ODSL 30-D232-01-30M-S12 50147335 Leuze Vietnam
ODSL 30-D232-01-30M-S12 50147335 Leuze Vietnam là cảm biến đo khoảng cách quang học bằng laser thuộc dòng ODSL 30 của Leuze, được thiết kế cho các ứng dụng đo khoảng cách và vị trí trong hệ thống tự động hóa công nghiệp. Thiết bị sử dụng tia laser đỏ với bước sóng 655 nm, nguyên lý đo hướng trực tiếp đến vật thể và giao tiếp dữ liệu qua chuẩn RS 232.
Điểm đáng chú ý của model 50147335 là khả năng đo trong khoảng cách lớn, với phạm vi đo tiêu chuẩn từ 200 mm đến 30.000 mm đối với vật thể có độ phản xạ khuếch tán từ 6 đến 90%. Khi sử dụng mục tiêu phản xạ phù hợp, phạm vi phát hiện có thể đạt tới 65 m. Đây là đặc tính phù hợp với những hệ thống cần giám sát vị trí hoặc khoảng cách ở không gian rộng, nơi các cảm biến quang thông thường có khoảng cách phát hiện ngắn hơn.
Cảm biến được trang bị màn hình LC và bàn phím màng để thiết lập, theo dõi thông số trực tiếp trên thiết bị. Vỏ cảm biến bằng nhôm đúc giúp thiết bị có kết cấu chắc chắn khi lắp đặt trong môi trường công nghiệp. Chuẩn bảo vệ IP67 giúp ODSL 30/D232.01-30M-S12 phù hợp với nhiều hệ thống máy móc có yêu cầu bảo vệ chống bụi và nước.
Model này được Leuze định hướng cho nhiều bài toán như bảo vệ chống va chạm cho cầu trục và cổng trục, giám sát mức vật liệu, đo chiều dài khi cắt vật liệu, đo độ dày cuộn vật liệu cũng như đo các vật thể hoặc vật liệu có bề mặt bóng nhờ bộ lọc phân cực tích hợp.
Đặc điểm kỹ thuật nổi bật
ODSL 30-D232-01-30M-S12 50147335 sử dụng nguyên lý đo khoảng cách quang học với tia laser đỏ. Chùm tia được chuẩn trực nhằm tạo đường truyền ánh sáng ổn định từ cảm biến đến vật thể cần đo. Nguồn laser có bước sóng 655 nm và thuộc Laser Class 2 theo IEC/EN 60825-1:2014. Tín hiệu phát có dạng xung, giúp thiết bị thực hiện phép đo khoảng cách theo cấu hình của cảm biến.
Phạm vi đo tiêu chuẩn của cảm biến là 200 đến 30.000 mm với độ phản xạ khuếch tán từ 6 đến 90%. Trong điều kiện sử dụng mục tiêu phản xạ phù hợp, phạm vi đo tối đa có thể đạt 65.000 mm. Đây là một lợi thế quan trọng đối với các ứng dụng cần đo khoảng cách xa, đặc biệt trong các hệ thống cầu trục, dây chuyền vận chuyển hoặc các khu vực có khoảng cách lớn giữa cảm biến và đối tượng.
Độ phân giải đo của thiết bị là 1,0 mm, trong khi độ phân giải hiển thị trên màn hình có thể điều chỉnh đến 0,1 mm. Độ chính xác được công bố ở mức ±2 mm với vật thể có độ phản xạ 90% và ±5 mm với độ phản xạ 6%. Độ tái lập 3 sigma đạt 2 mm. Các thông số này giúp thiết bị đáp ứng những bài toán đo khoảng cách cần độ ổn định cao hơn so với việc chỉ sử dụng cảm biến phát hiện vật thể dạng bật/tắt.
Thời gian đáp ứng của ODSL 30/D232.01-30M-S12 nằm trong khoảng 30 đến 100 ms, thời gian sẵn sàng sau khi khởi động khoảng 1.000 ms. Người thiết kế hệ thống cần lưu ý các thông số này khi tích hợp cảm biến vào những dây chuyền yêu cầu chu kỳ đo nhanh hoặc điều khiển chuyển động theo khoảng cách.
Về giao tiếp, model 50147335 sử dụng RS 232 để truyền dữ liệu. Thiết bị sử dụng một đầu nối M12 8 chân, A-coded, tích hợp các chức năng cấp nguồn và tín hiệu vào/ra. Điện áp cung cấp nằm trong khoảng 10 đến 30 VDC, phù hợp với hệ thống điều khiển công nghiệp sử dụng nguồn DC phổ biến.
Cảm biến có kích thước khoảng 79 × 69 × 150 mm, khối lượng tịnh khoảng 650 g. Vỏ chính được chế tạo bằng nhôm đúc, trong khi phần che quang học sử dụng kính. Thiết bị được cung cấp kèm giá đỡ lắp đặt, giúp thuận tiện hơn khi tích hợp vào máy hoặc kết cấu cơ khí.
Về điều kiện môi trường, nhiệt độ hoạt động được công bố từ 0 đến 45°C, nhiệt độ lưu kho từ -40 đến 70°C. Cảm biến đạt cấp bảo vệ IP67, cấp bảo vệ điện Class II và có chứng nhận cUR us. Thiết bị được thiết kế theo tiêu chuẩn IEC 60947-5-2.
Ưu điểm khi sử dụng ODSL 30-D232-01-30M-S12 50147335
Một trong những ưu điểm lớn của ODSL 30-D232-01-30M-S12 50147335 là khả năng đo ở khoảng cách lớn nhưng vẫn duy trì độ phân giải 1 mm. Điều này mở rộng phạm vi ứng dụng của cảm biến từ các máy móc nhỏ đến những hệ thống công nghiệp có không gian làm việc rộng.
Khác với cảm biến quang điện thông thường chỉ cung cấp tín hiệu phát hiện có hoặc không có vật thể, ODSL 30/D232.01-30M-S12 cung cấp giá trị khoảng cách để hệ thống điều khiển có thể sử dụng trực tiếp cho các bài toán giám sát, định vị hoặc điều khiển theo vị trí. Dữ liệu có thể được truyền qua giao tiếp RS 232 đến thiết bị điều khiển hoặc hệ thống thu thập dữ liệu phù hợp.
Thiết kế laser đỏ giúp xác định rõ vùng đo và thuận tiện trong quá trình căn chỉnh cảm biến với đối tượng. Kích thước điểm sáng được công bố là khoảng 6 mm tại khoảng cách 10 m, giúp tập trung vùng đo tương đối nhỏ so với khoảng cách làm việc.
Một ưu điểm khác là khả năng làm việc với vật thể có bề mặt bóng nhờ bộ lọc phân cực được tích hợp. Đây là đặc điểm hữu ích trong những ứng dụng mà bề mặt vật liệu có khả năng tạo phản xạ ánh sáng mạnh, chẳng hạn các vật liệu kim loại hoặc bề mặt có độ bóng cao. Tuy nhiên, khi lựa chọn cảm biến cho một ứng dụng cụ thể, vẫn nên kiểm tra trực tiếp vật liệu, màu sắc, độ phản xạ và hình dạng của đối tượng cần đo.
Màn hình LC và bàn phím màng được tích hợp trên thân cảm biến giúp người vận hành có thể kiểm tra và cấu hình thiết bị trực tiếp tại hiện trường. Điều này đặc biệt thuận tiện trong quá trình commissioning, bảo trì hoặc thay thế cảm biến trên dây chuyền.
Vỏ nhôm đúc cùng cấp bảo vệ IP67 cũng giúp ODSL 30-D232-01-30M-S12 phù hợp với môi trường công nghiệp, nơi thiết bị có thể phải tiếp xúc với bụi hoặc hơi ẩm. Tuy nhiên, IP67 không đồng nghĩa với việc cảm biến có thể lắp đặt tùy ý ngoài trời hoặc trong môi trường có hóa chất ăn mòn; việc lựa chọn vị trí lắp đặt vẫn cần dựa trên điều kiện thực tế của từng hệ thống.
Ứng dụng thực tế
ODSL 30-D232.01-30M-S12 50147335 có thể được sử dụng trong nhiều hệ thống tự động hóa cần đo khoảng cách không tiếp xúc.
Một ứng dụng điển hình là bảo vệ chống va chạm cho cầu trục và cổng trục. Cảm biến có thể được bố trí để theo dõi khoảng cách giữa cơ cấu chuyển động và một vị trí hoặc vật thể cố định. Khi khoảng cách thay đổi đến ngưỡng được thiết lập, hệ thống điều khiển có thể xử lý dữ liệu để cảnh báo hoặc thực hiện các hành động bảo vệ tương ứng.
Trong hệ thống giám sát mức vật liệu, cảm biến có thể đo khoảng cách từ vị trí lắp đặt đến bề mặt vật liệu. Khi khoảng cách thay đổi, bộ điều khiển có thể quy đổi thành mức chứa tương ứng nếu hình học của bồn, silo hoặc khu vực chứa đã được xác định.
Đối với dây chuyền cắt vật liệu, ODSL 30-D232-01-30M-S12 có thể được sử dụng để đo chiều dài hoặc xác định vị trí của vật liệu trước và trong quá trình gia công. Việc đo không tiếp xúc giúp hạn chế ảnh hưởng cơ học lên vật liệu trong quá trình sản xuất.
Thiết bị cũng phù hợp với đo độ dày cuộn vật liệu trong các hệ thống xử lý coil. Tùy cấu trúc máy, cảm biến có thể được bố trí để xác định khoảng cách đến bề mặt cuộn, từ đó phục vụ việc tính toán hoặc giám sát độ dày.
Ngoài ra, cảm biến có thể được sử dụng trong các hệ thống định vị cơ cấu chuyển động, giám sát vị trí xe vận chuyển, kiểm tra khoảng cách và phát hiện vị trí của vật thể. Leuze cũng liệt kê các ứng dụng như đo trên vật thể và vật liệu bóng nhờ bộ lọc phân cực tích hợp.
Hướng dẫn lựa chọn model ODSL 30-D232-01-30M-S12
Khi lựa chọn ODSL 30-D232-01-30M-S12 50147335, trước tiên cần xác định chính xác khoảng cách cần đo. Model này có phạm vi đo 200 đến 30.000 mm đối với điều kiện phản xạ khuếch tán 6 đến 90%. Nếu yêu cầu đo đến khoảng cách xa hơn, cần xem xét điều kiện mục tiêu và khả năng sử dụng mục tiêu phản xạ phù hợp để đạt phạm vi tối đa theo cấu hình của nhà sản xuất.
Tiếp theo cần kiểm tra giao tiếp dữ liệu. Model 50147335 sử dụng RS 232. Đây là yếu tố quan trọng khi tích hợp với PLC, máy tính công nghiệp, bộ điều khiển hoặc thiết bị thu thập dữ liệu. Nếu hệ thống yêu cầu RS 485 hoặc dạng tín hiệu khác, không nên thay thế trực tiếp bằng model 50147335 mà cần lựa chọn đúng phiên bản giao tiếp.
Leuze có nhiều model ODSL 30 với cấu hình khác nhau. Chẳng hạn, ODSL 30/D232-30M-S12 có mã sản phẩm 50041203 cũng sử dụng giao tiếp RS 232, trong khi ODSL 30/D485-30M-S12 sử dụng RS 485. Vì vậy, khi đặt hàng cần đối chiếu đầy đủ mã sản phẩm, không chỉ dựa vào tên dòng ODSL 30.
Điện áp cấp cho cảm biến cũng cần được kiểm tra với hệ thống hiện hữu. ODSL 30/D232.01-30M-S12 sử dụng nguồn 10 đến 30 VDC, vì vậy cần bảo đảm nguồn cấp thực tế nằm trong giới hạn cho phép và hệ thống đấu dây đúng sơ đồ của nhà sản xuất.
Đối với ứng dụng đo vật thể bóng hoặc có độ phản xạ cao, cần đặc biệt chú ý đến đặc tính bề mặt của vật thể. Model 50147335 được thiết kế với bộ lọc phân cực tích hợp cho các ứng dụng đo trên vật thể và vật liệu bóng, nhưng điều kiện thực tế vẫn có thể ảnh hưởng đến kết quả đo. Trong các dự án yêu cầu độ chính xác cao, nên cung cấp mẫu vật hoặc thông tin về vật liệu, màu sắc, kích thước và khoảng cách lắp đặt để được tư vấn cấu hình phù hợp.
Ngoài thông số đo, cần kiểm tra điều kiện môi trường, nhiệt độ, vị trí lắp đặt, rung động, bụi, hơi ẩm và khả năng tiếp cận cảm biến khi bảo trì. Với cấp bảo vệ IP67 và vỏ nhôm đúc, ODSL 30/D232.01-30M-S12 có nền tảng cơ khí phù hợp cho nhiều ứng dụng công nghiệp, nhưng việc lắp đặt đúng kỹ thuật vẫn quyết định đáng kể đến độ ổn định của hệ thống.
Khi đặt mua, khách hàng nên cung cấp mã 50147335 cùng tên đầy đủ ODSL 30/D232.01-30M-S12 để tránh nhầm với các phiên bản ODSL 30 khác có ngoại hình và phạm vi đo tương tự nhưng khác giao tiếp hoặc cấu hình điện.
Liên hệ mua hàng
ODSL 30-D232-01-30M-S12 50147335 Leuze Vietnam là lựa chọn phù hợp cho các hệ thống tự động hóa cần đo khoảng cách quang học ở khoảng cách lớn, yêu cầu dữ liệu đo ổn định và khả năng tích hợp với hệ thống điều khiển thông qua RS 232.
Song Thành Công cung cấp các thiết bị công nghiệp và giải pháp tự động hóa tại Việt Nam, hỗ trợ khách hàng từ khâu lựa chọn model, kiểm tra thông số kỹ thuật, cung cấp tài liệu sản phẩm đến hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành. Khi yêu cầu báo giá, khách hàng nên cung cấp mã sản phẩm 50147335 và thông tin ứng dụng thực tế để được kiểm tra đúng cấu hình.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com
Email: marketing@songthanhcong.com
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi.
Với khả năng đo khoảng cách từ 200 mm đến 30 m trong điều kiện phản xạ khuếch tán tiêu chuẩn, giao tiếp RS 232, laser đỏ, độ phân giải 1 mm, màn hình LC và cấp bảo vệ IP67, ODSL 30-D232-01-30M-S12 50147335 là một giải pháp đáng cân nhắc cho các hệ thống đo lường và tự động hóa công nghiệp cần giám sát khoảng cách chính xác trong phạm vi lớn.
