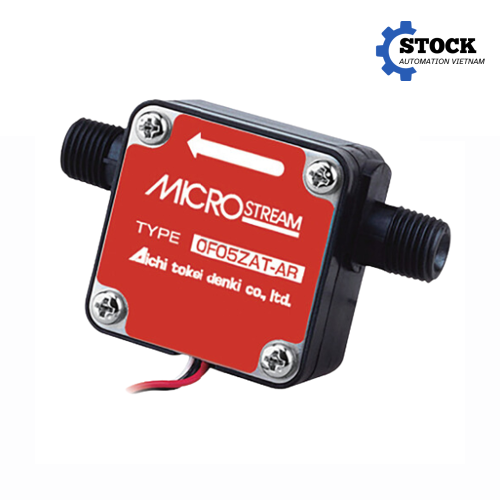

Giới thiệu sản phẩm OF05ZZT-AR Aichi Tokei Denki Vietnam
OF05ZZT-AR Aichi Tokei Denki Vietnam là cảm biến lưu lượng vi mô thuộc dòng OF-Z của Aichi Tokei Denki, được thiết kế để đo và giám sát lưu lượng chất lỏng trong các hệ thống cần kiểm soát lưu lượng với độ chính xác cao. Đây là dòng Microstream Sensor có thiết kế nhỏ gọn, trọng lượng nhẹ và phù hợp để tích hợp trực tiếp vào đường ống của máy móc, thiết bị tự động hóa hoặc hệ thống cấp chất lỏng.
Điểm đáng chú ý của OF05ZZT-AR là model này được thiết kế cho nhóm môi chất như nước tinh khiết, dung dịch axit yếu và dung dịch kiềm yếu. Khác với OF05ZAT-AR được định hướng cho nước nóng/lạnh, dầu hỏa, dầu diesel và dầu nhiên liệu, OF05ZZT-AR sử dụng cấu hình vật liệu phần tiếp xúc môi chất phù hợp hơn với các loại chất lỏng nói trên.
Cảm biến sử dụng kết nối R1/4 và có khả năng tạo tín hiệu xung điện áp dạng 3 dây. Tín hiệu xung được đưa về bộ điều khiển, PLC, bộ đếm xung hoặc thiết bị xử lý tín hiệu để tính toán lưu lượng và theo dõi lượng chất lỏng đã đi qua hệ thống. Với thiết kế này, OF05ZZT-AR có thể được sử dụng như một phần tử đo trong hệ thống tự động hóa thay vì phải sử dụng một đồng hồ lưu lượng kích thước lớn.
Một nghiên cứu ứng dụng thực tế cũng ghi nhận model OF05ZZT-AR được lắp đặt trên đường cấp dung dịch, giữa bồn chứa và van điện từ để đo lượng dung dịch được cấp. Điều này cho thấy cảm biến có thể được ứng dụng trong các hệ thống định lượng và cấp chất lỏng tự động.
Tại Việt Nam, OF05ZZT-AR Aichi Tokei Denki Vietnam phù hợp với các ứng dụng cần một cảm biến lưu lượng nhỏ gọn, có khả năng xuất tín hiệu về hệ thống điều khiển và đặc biệt cần kiểm soát lưu lượng chất lỏng ở mức tương đối nhỏ.
Đặc điểm kỹ thuật nổi bật
OF05ZZT-AR được phát triển theo cấu trúc cảm biến lưu lượng vi mô của Aichi Tokei Denki. Thiết bị sử dụng cơ cấu rotor bên trong đường dẫn chất lỏng. Khi môi chất đi qua cảm biến, dòng chảy làm rotor quay và chuyển động này được cảm biến chuyển đổi thành tín hiệu xung điện. Bộ điều khiển bên ngoài có thể sử dụng số lượng hoặc tần số xung để xác định lưu lượng.
Đối với model OF05ZZT-AR, các thông số kỹ thuật chính gồm:
| Thông số | OF05ZZT-AR |
|---|---|
| Nhà sản xuất | Aichi Tokei Denki |
| Dòng sản phẩm | OF-Z Microstream Sensor |
| Model | OF05ZZT-AR |
| Loại thiết bị | Cảm biến lưu lượng vi mô |
| Môi chất đo | Nước tinh khiết, dung dịch axit yếu, dung dịch kiềm yếu |
| Độ nhớt môi chất | 0,3 đến 200 mPa·s |
| Dải lưu lượng | Phụ thuộc độ nhớt, tối đa 50 L/h |
| Độ chính xác | ±2% RD |
| Áp suất sử dụng tối đa | 0,5 MPa |
| Tổn thất áp suất | Tối đa khoảng 4 kPa |
| Nhiệt độ môi chất | -10 đến +70°C, không đóng băng |
| Nhiệt độ môi trường | -10 đến +70°C |
| Độ ẩm môi trường | 35 đến 85% RH, không ngưng tụ |
| Tín hiệu ngõ ra | Voltage pulse, 3 dây |
| Hệ số xung | 0,46 mL/P |
| Tần số tối đa | Khoảng 30 Hz |
| Công suất tiêu thụ | ≤0,2 VA |
| Kết nối | R1/4 |
| Cấu trúc bảo vệ | Tương đương IP64 |
| Khối lượng | Khoảng 100 g |
Các thông số trên được công bố trong tài liệu kỹ thuật dòng OF-Z của Aichi Tokei Denki.
Một điểm cần đặc biệt lưu ý khi lựa chọn OF05ZZT-AR là dải đo phụ thuộc vào độ nhớt của môi chất. Với môi chất có độ nhớt từ 0,3 đến 0,8 mPa·s, dải lưu lượng là 5 đến 50 L/h. Khi độ nhớt tăng lên 0,8 đến 2 mPa·s, dải đo giảm xuống 3 đến 50 L/h. Với độ nhớt 2 đến 5 mPa·s, thiết bị có thể đo từ 1 đến 50 L/h; còn với môi chất có độ nhớt từ 5 đến 200 mPa·s, dải đo là 0,5 đến 50 L/h.
Thông số này rất quan trọng khi lựa chọn thiết bị bởi không nên chỉ dựa vào lưu lượng danh nghĩa của hệ thống. Độ nhớt thực tế của chất lỏng có ảnh hưởng trực tiếp đến phạm vi đo phù hợp của cảm biến.
OF05ZZT-AR có độ chính xác ±2% RD. Thiết bị có áp suất sử dụng tối đa 0,5 MPa và tổn thất áp suất tối đa khoảng 4 kPa, giúp hạn chế ảnh hưởng của cảm biến đến hệ thống đường ống khi được lắp đặt đúng điều kiện vận hành.
Về kết cấu, phần tiếp xúc với môi chất sử dụng các vật liệu gồm PPS cho case, rotor và plate. Tùy cấu hình, O-ring sử dụng NBR hoặc FKM và shaft sử dụng SUS304 hoặc SiC. Việc có các lựa chọn vật liệu khác nhau cho phần tiếp xúc môi chất giúp thiết bị phù hợp với nhiều điều kiện chất lỏng hơn, nhưng khi đặt hàng cần xác định chính xác cấu hình vật liệu theo môi chất thực tế.
Ưu điểm khi sử dụng OF05ZZT-AR Aichi Tokei Denki Vietnam
OF05ZZT-AR Aichi Tokei Denki Vietnam có ưu điểm nổi bật ở kích thước nhỏ gọn và khả năng đo lưu lượng trong những hệ thống mà không gian lắp đặt bị giới hạn. Với khối lượng khoảng 100 g và kết nối R1/4, cảm biến có thể được tích hợp vào các cụm đường ống nhỏ, máy tự động hoặc thiết bị phòng thí nghiệm mà không chiếm nhiều diện tích.
Thiết bị cũng thuận tiện cho việc kết nối với hệ thống điều khiển. Phiên bản AR sử dụng tín hiệu Voltage Pulse dạng 3 dây, do đó tín hiệu có thể được đưa về PLC hoặc bộ điều khiển có ngõ vào xung phù hợp. Hệ số xung của OF05ZZT-AR là 0,46 mL/P, cho phép hệ thống điều khiển quy đổi số xung nhận được thành lượng chất lỏng đã đi qua cảm biến.
Một ưu điểm khác là model này được định hướng cho nước tinh khiết, dung dịch axit yếu và dung dịch kiềm yếu. Đây là điểm quan trọng đối với những hệ thống không chỉ sử dụng nước thông thường mà cần kiểm soát các loại dung dịch xử lý hoặc dung dịch công nghệ.
Cấu trúc cảm biến cũng được thiết kế tương đối đơn giản. Việc sử dụng cơ cấu rotor và tín hiệu xung giúp thiết bị không cần một bộ hiển thị lưu lượng tích hợp lớn. Người dùng có thể đưa tín hiệu trực tiếp về hệ thống điều khiển và thực hiện hiển thị, cảnh báo, đếm lượng hoặc điều khiển van theo yêu cầu của ứng dụng.
OF05ZZT-AR cũng có thể được sử dụng trong các hệ thống định lượng. Ví dụ, khi kết hợp cảm biến với van điện từ và PLC, hệ thống có thể mở van để cấp chất lỏng, đồng thời sử dụng tín hiệu từ cảm biến để xác định lượng chất lỏng đã cấp. Khi đạt giá trị đặt trước, PLC có thể điều khiển đóng van. Cách triển khai này phù hợp với các dây chuyền cần kiểm soát lượng chất lỏng theo từng chu kỳ.
Ứng dụng thực tế
OF05ZZT-AR được sử dụng trong các ứng dụng cần đo lưu lượng chất lỏng ở mức nhỏ và có yêu cầu tích hợp vào hệ thống tự động hóa.
Một ứng dụng tiêu biểu là hệ thống cấp và định lượng dung dịch. Cảm biến có thể được lắp trên đường ống giữa bồn chứa và van điện từ để giám sát lượng dung dịch được cấp cho thiết bị hoặc quy trình. Khi kết hợp với PLC, bộ điều khiển có thể nhận tín hiệu xung từ OF05ZZT-AR, tính toán lượng chất lỏng đã cấp và đưa ra lệnh đóng/mở van theo giá trị cài đặt. Một nghiên cứu thực tế đã sử dụng OF05ZZT-AR theo cấu hình này để đo lượng dung dịch được cấp.
Trong máy móc tự động, OF05ZZT-AR có thể được sử dụng để kiểm tra xem chất lỏng có thực sự chảy qua đường ống hay không. Đây là một ứng dụng đơn giản nhưng có giá trị trong việc giám sát tình trạng hoạt động của máy. Nếu PLC không nhận được xung trong khoảng thời gian dự kiến, hệ thống có thể phát cảnh báo về tình trạng hết chất lỏng, tắc đường ống, van không mở hoặc bơm không hoạt động.
Thiết bị cũng phù hợp với các hệ thống cấp nước tinh khiết hoặc dung dịch công nghệ có lưu lượng tương đối nhỏ. Nhờ thiết kế Microstream Sensor, OF05ZZT-AR có thể được tích hợp vào những thiết bị có không gian lắp đặt hạn chế.
Trong lĩnh vực thiết bị phòng thí nghiệm, máy xử lý chất lỏng và các hệ thống tự động hóa quy mô nhỏ, cảm biến có thể được sử dụng để kiểm soát lượng dung dịch đưa vào từng công đoạn. Khi yêu cầu đo không chỉ dừng ở việc phát hiện dòng chảy mà cần xác định lượng chất lỏng đã cấp, tín hiệu xung của cảm biến có thể được kết hợp với bộ đếm hoặc PLC để thực hiện chức năng này.
Ngoài ra, OF05ZZT-AR có thể được xem xét cho các máy in, thiết bị phân phối chất lỏng và một số máy công nghiệp có hệ thống cấp chất lỏng nhỏ. Tuy nhiên, trước khi lựa chọn cần đối chiếu chính xác loại môi chất, độ nhớt, nhiệt độ, áp suất và lưu lượng thực tế với thông số của thiết bị.
Hướng dẫn lựa chọn model OF05ZZT-AR Aichi Tokei Denki Vietnam
Khi lựa chọn OF05ZZT-AR Aichi Tokei Denki Vietnam, yếu tố đầu tiên cần xác định là loại môi chất. Model OF05ZZT-AR được thiết kế cho nước tinh khiết, dung dịch axit yếu và dung dịch kiềm yếu. Trong khi đó, các model OF05ZAT có phạm vi môi chất khác, bao gồm nước nóng/lạnh, dầu hỏa, dầu diesel và dầu nhiên liệu. Vì vậy, không nên lựa chọn model chỉ dựa trên kích thước đường ống hoặc lưu lượng cần đo.
Yếu tố thứ hai là lưu lượng và độ nhớt. Với OF05ZZT-AR, lưu lượng tối đa là 50 L/h nhưng lưu lượng tối thiểu thay đổi theo độ nhớt của chất lỏng. Chẳng hạn, môi chất có độ nhớt 0,3 đến 0,8 mPa·s cần lưu lượng từ 5 L/h trở lên; với độ nhớt 5 đến 200 mPa·s, cảm biến có thể làm việc từ 0,5 L/h. Do đó, khi khách hàng cung cấp yêu cầu kỹ thuật, nên xác định đồng thời cả lưu lượng tối thiểu, lưu lượng thông thường, lưu lượng tối đa và độ nhớt của môi chất.
Yếu tố thứ ba là kết nối cơ khí. OF05ZZT-AR sử dụng kết nối R1/4. Đường ống, fitting và các đầu nối đi kèm cần được kiểm tra trước khi lắp đặt để tránh phát sinh vấn đề về kích thước hoặc chuyển đổi ren.
Tiếp theo là điều kiện áp suất và nhiệt độ. Áp suất sử dụng tối đa của cảm biến là 0,5 MPa, trong khi nhiệt độ môi chất nằm trong phạm vi -10 đến +70°C và không được để môi chất đóng băng. Nếu hệ thống có áp suất hoặc nhiệt độ cao hơn giới hạn này, cần lựa chọn một model khác phù hợp hơn thay vì cố gắng đưa OF05ZZT-AR vào điều kiện vận hành vượt thông số.
Cuối cùng là tín hiệu điện. OF05ZZT-AR sử dụng Voltage Pulse dạng 3 dây. Khi tích hợp với PLC hoặc bộ điều khiển, cần kiểm tra loại ngõ vào xung, nguồn cấp và sơ đồ đấu dây để đảm bảo tín hiệu được nhận chính xác. Nếu hệ thống yêu cầu Open Collector thay vì Voltage Pulse, cần xem xét phiên bản MR của dòng sản phẩm thay vì sử dụng trực tiếp phiên bản AR.
Việc lựa chọn đúng model ngay từ đầu sẽ giúp hạn chế sai số đo, tránh tình trạng cảm biến không tương thích với môi chất và giảm thời gian xử lý khi đưa thiết bị vào vận hành. Với các dự án công nghiệp, người dùng nên cung cấp đầy đủ thông tin về môi chất, lưu lượng, độ nhớt, áp suất, nhiệt độ, kích thước đường ống và loại tín hiệu cần đưa về PLC để được tư vấn cấu hình chính xác.
