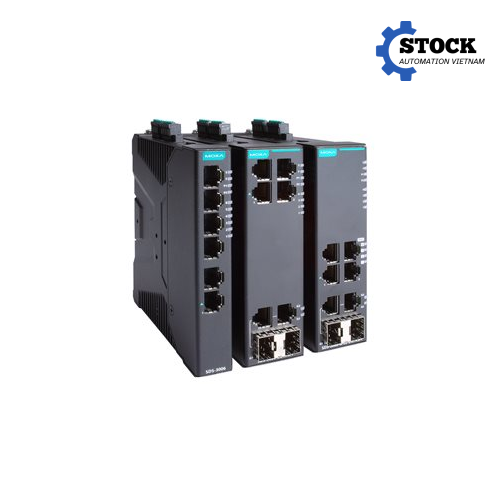

Giới thiệu sản phẩm SDS-3006 Moxa Vietnam
SDS-3006 Moxa Vietnam là switch Ethernet công nghiệp thông minh Layer 2 thuộc dòng SDS-3006 Series của Moxa, được thiết kế dành cho các hệ thống mạng công nghiệp, tủ điều khiển tự động hóa, máy móc sản xuất và các hệ thống cần kết nối nhiều thiết bị Ethernet trong môi trường công nghiệp. Thiết bị cung cấp 6 cổng Ethernet 10/100BaseT(X) sử dụng đầu nối RJ45, hỗ trợ Auto-Negotiation, Full/Half Duplex và Auto MDI/MDI-X, giúp việc kết nối với PLC, HMI, máy tính công nghiệp, biến tần, bộ điều khiển và các thiết bị Ethernet khác trở nên đơn giản.
Điểm đáng chú ý của SDS-3006 không chỉ nằm ở khả năng kết nối Ethernet mà còn ở các chức năng quản lý mạng được tích hợp sẵn. Thiết bị hỗ trợ các giao thức công nghiệp phổ biến như EtherNet/IP, Modbus TCP, PROFINET IO Device và MECHATROLINK-4, đồng thời cung cấp các tính năng quản lý như VLAN, RSTP, STP, MRP, SNMP, LLDP, port mirroring và Syslog. Nhờ đó, SDS-3006 có thể đóng vai trò là thiết bị kết nối và quản lý mạng giữa nhiều thiết bị tự động hóa trong cùng một hệ thống.
SDS-3006 được thiết kế với vỏ kim loại, kích thước nhỏ gọn 20 x 135 x 111 mm và hỗ trợ lắp đặt trên DIN-rail, phù hợp với không gian hạn chế bên trong tủ điện. Thiết bị sử dụng hai nguồn cấp DC độc lập dạng redundant power input, cho phép kết nối hai nguồn 12/24/48 VDC nhằm tăng khả năng duy trì hoạt động của mạng khi một nguồn gặp sự cố.
Với định hướng dành cho tự động hóa công nghiệp, SDS-3006 phù hợp cho các hệ thống cần một switch Ethernet có khả năng quản lý, giám sát và duy trì kết nối ổn định thay vì chỉ sử dụng switch mạng thông thường. Thiết bị có thể được tích hợp vào hệ thống điều khiển và giám sát thông qua HMI/SCADA, đồng thời hỗ trợ các cơ chế dự phòng mạng giúp tăng độ sẵn sàng của hệ thống.
Đặc điểm kỹ thuật nổi bật
SDS-3006 được xây dựng theo kiến trúc switch Layer 2 dành cho mạng công nghiệp. Model tiêu chuẩn được trang bị 6 cổng 10/100BaseT(X) Ethernet RJ45, đáp ứng nhu cầu kết nối các thiết bị Ethernet có tốc độ 10 Mbps hoặc 100 Mbps. Các cổng hỗ trợ tự động nhận dạng tốc độ, chế độ Full/Half Duplex và Auto MDI/MDI-X, giúp giảm yêu cầu cấu hình thủ công khi đấu nối thiết bị.
Về tiêu chuẩn mạng, SDS-3006 hỗ trợ IEEE 802.3 cho 10BaseT, IEEE 802.3u cho 100BaseT(X), IEEE 802.3x cho Flow Control, IEEE 802.1D cho Spanning Tree Protocol, IEEE 802.1w cho Rapid Spanning Tree Protocol, IEEE 802.1Q cho VLAN Tagging và IEEE 802.1p cho Class of Service. Đây là nền tảng quan trọng để thiết kế mạng Ethernet công nghiệp có phân vùng, ưu tiên lưu lượng và khả năng dự phòng.
Một ưu điểm quan trọng của SDS-3006 là khả năng hỗ trợ các giao thức tự động hóa công nghiệp. Thiết bị hỗ trợ EtherNet/IP, Modbus TCP, PROFINET IO Device và MECHATROLINK-4, giúp switch có thể được sử dụng trong nhiều kiến trúc điều khiển khác nhau. Đặc biệt, việc hỗ trợ các giao thức công nghiệp giúp việc giám sát và quản lý thiết bị mạng thuận tiện hơn trong các hệ thống tự động hóa sử dụng PLC, HMI và SCADA.
Về quản lý mạng, SDS-3006 hỗ trợ IPv4/IPv6, LLDP, RMON, SNMPv1/v2c/v3, SNMP Inform, Syslog, Port Mirroring, Flow Control và Fiber Check. SNMP cho phép hệ thống quản trị mạng thu thập thông tin trạng thái của switch, trong khi Port Mirroring có thể hỗ trợ kỹ thuật viên phân tích lưu lượng và kiểm tra sự cố truyền thông. LLDP giúp nhận diện và trao đổi thông tin giữa các thiết bị mạng tương thích.
SDS-3006 cũng hỗ trợ các cơ chế dự phòng mạng gồm STP, RSTP và MRP. Trong hệ thống công nghiệp, đây là những chức năng có giá trị khi cần thiết kế mạng có khả năng duy trì kết nối khi một đường truyền hoặc một nhánh mạng gặp vấn đề. Việc lựa chọn cơ chế dự phòng cụ thể cần dựa trên kiến trúc mạng, thiết bị đầu cuối và giao thức được sử dụng trong từng dự án.
Thiết bị có hai đầu vào nguồn DC dạng redundant, hỗ trợ dải điện áp 12 đến 48 VDC. Điện áp hoạt động của SDS-3006 nằm trong khoảng 9,6 đến 60 VDC. Thiết kế này phù hợp với các hệ thống tủ điện sử dụng nguồn DC công nghiệp và cho phép cấp nguồn dự phòng cho switch. Thiết bị cũng tích hợp bảo vệ quá dòng và bảo vệ đấu ngược cực nguồn.
Về cơ khí, SDS-3006 sử dụng vỏ kim loại, cấp bảo vệ IP40, kích thước 20 x 135 x 111 mm và trọng lượng khoảng 383 g. Thiết bị hỗ trợ lắp DIN-rail hoặc lắp tường khi sử dụng bộ phụ kiện phù hợp. Thiết kế dạng module giúp SDS-3006 dễ bố trí trong tủ điều khiển, đặc biệt đối với các hệ thống có mật độ thiết bị cao.
SDS-3006 tiêu chuẩn có nhiệt độ hoạt động từ -10 đến 60°C. Ngoài ra, dòng SDS-3006 còn có các phiên bản wide-temperature với khả năng hoạt động từ -40 đến 75°C, phù hợp hơn với các môi trường có điều kiện nhiệt độ khắc nghiệt. Vì vậy, khi đặt hàng cần xác định chính xác model tiêu chuẩn hoặc phiên bản nhiệt độ mở rộng dựa trên điều kiện lắp đặt thực tế.
Thiết bị đáp ứng nhiều tiêu chuẩn về EMC, EMI, EMS, an toàn, rung và sốc, trong đó có EN 61000-6-2/-6-4, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 60068-2-6 và IEC 60068-2-27. Moxa công bố MTBF của SDS-3006(-T) lên tới 3.483.278 giờ theo Telcordia (Bellcore), GB và thời gian bảo hành 5 năm.
Ưu điểm khi sử dụng SDS-3006 Moxa Vietnam
Ưu điểm đầu tiên của SDS-3006 Moxa Vietnam là thiết kế chuyên dụng cho môi trường tự động hóa công nghiệp. Thay vì sử dụng switch văn phòng thông thường trong tủ điều khiển, SDS-3006 cung cấp các chức năng quản lý và dự phòng mạng cần thiết cho hệ thống công nghiệp, đồng thời có kết cấu vỏ kim loại và phương thức lắp đặt DIN-rail phù hợp với tủ điện.
Khả năng hỗ trợ nhiều giao thức công nghiệp giúp SDS-3006 có tính linh hoạt cao khi triển khai. Một switch có thể được tích hợp vào hệ thống sử dụng EtherNet/IP, Modbus TCP, PROFINET IO hoặc MECHATROLINK-4, tùy theo cấu hình và yêu cầu của hệ thống. Điều này đặc biệt hữu ích đối với các nhà máy sử dụng thiết bị tự động hóa từ nhiều nhà sản xuất khác nhau.
Một lợi ích khác là khả năng quản lý mạng trực quan. Các chức năng VLAN, SNMP, LLDP, RMON, Port Mirroring và Syslog cung cấp cho kỹ thuật viên nhiều công cụ để theo dõi và xử lý sự cố. Khi hệ thống có nhiều PLC, HMI, SCADA hoặc thiết bị Ethernet hoạt động đồng thời, việc có khả năng giám sát trạng thái mạng sẽ giúp giảm thời gian xác định nguyên nhân khi xảy ra lỗi truyền thông.
SDS-3006 cũng hỗ trợ cấu hình theo profile thông qua rotary DIP switch, cho phép thực hiện một số thiết lập mà không nhất thiết phải truy cập giao diện web. Moxa đồng thời cung cấp MXstudio để quản lý mạng công nghiệp theo hướng trực quan. Thiết bị còn hỗ trợ ABC-02-USB để sao lưu, khôi phục cấu hình và nâng cấp firmware nhanh chóng.
Về độ tin cậy nguồn cấp, hai đầu vào nguồn DC độc lập là một điểm đáng chú ý. Trong hệ thống yêu cầu tính liên tục cao, kỹ thuật viên có thể bố trí hai nguồn cấp để tăng khả năng duy trì hoạt động khi một nguồn gặp lỗi. Đây là giải pháp phù hợp cho các tủ điều khiển, dây chuyền sản xuất và hệ thống mạng mà việc mất kết nối có thể ảnh hưởng đến quá trình vận hành.
Ứng dụng thực tế
SDS-3006 có thể được sử dụng trong các tủ điều khiển tự động hóa công nghiệp, nơi cần kết nối PLC, HMI, máy tính công nghiệp và các thiết bị Ethernet. Với 6 cổng 10/100BaseT(X), thiết bị phù hợp với những mạng có số lượng node vừa phải và không yêu cầu cổng Gigabit hoặc kết nối quang trực tiếp trên model tiêu chuẩn.
Trong dây chuyền sản xuất, SDS-3006 có thể đóng vai trò switch trung tâm để kết nối các PLC và thiết bị điều khiển với hệ thống giám sát. Khi kết hợp với VLAN, SNMP và các chức năng quản lý mạng, hệ thống có thể được phân chia và giám sát rõ ràng hơn, giúp kỹ thuật viên dễ dàng quản lý lưu lượng cũng như xác định lỗi truyền thông.
Đối với hệ thống SCADA, SDS-3006 có thể được sử dụng làm lớp kết nối Ethernet giữa các thiết bị điều khiển tại hiện trường và máy chủ hoặc máy tính giám sát. Các giao thức công nghiệp được hỗ trợ giúp thiết bị phù hợp với nhiều kiến trúc mạng tự động hóa khác nhau.
Thiết bị cũng thích hợp cho máy móc tự động, hệ thống đóng gói, dây chuyền xử lý vật liệu, hệ thống điều khiển động cơ và các ứng dụng nhà máy cần kết nối nhiều thiết bị Ethernet trong tủ điện. Với kích thước chỉ 20 x 135 x 111 mm, SDS-3006 có thể bố trí trong các tủ có không gian hạn chế.
Trong những hệ thống yêu cầu khả năng dự phòng, STP, RSTP hoặc MRP có thể được sử dụng tùy theo kiến trúc mạng và thiết bị đầu cuối. Việc triển khai dự phòng cần được thiết kế đồng bộ giữa switch, PLC và các thiết bị mạng khác để bảo đảm cơ chế chuyển mạch hoạt động đúng theo yêu cầu của hệ thống.
Hướng dẫn lựa chọn model SDS-3006 Moxa Vietnam
Khi lựa chọn SDS-3006 Moxa Vietnam, trước tiên cần xác định số lượng thiết bị Ethernet cần kết nối và tốc độ truyền dữ liệu. Model SDS-3006 tiêu chuẩn cung cấp 6 cổng 10/100BaseT(X), phù hợp khi các thiết bị đầu cuối sử dụng Ethernet 10/100 Mbps và hệ thống không yêu cầu cổng Gigabit hoặc SFP.
Nếu hệ thống cần kết nối đường uplink tốc độ cao hoặc sử dụng cáp quang, có thể xem xét SDS-3006-2GTXSFP. Phiên bản này có 4 cổng 10/100BaseT(X) và 2 cổng combo 10/100/1000BaseT(X) hoặc 100/1000BaseSFP. Đây là lựa chọn phù hợp khi cần kết nối uplink Gigabit hoặc mở rộng mạng bằng kết nối quang.
Nếu thiết bị đầu cuối cần được cấp nguồn trực tiếp qua Ethernet, cần xem xét phiên bản SDS-3006-4PoE-2GTXSFP thay vì SDS-3006 tiêu chuẩn. Phiên bản này thuộc dòng có PoE+ và được thiết kế với 4 cổng PoE+ cùng 2 cổng Gigabit/SFP combo. Công suất cấp tối đa được công bố là 36 W cho mỗi cổng PoE trong điều kiện phù hợp.
Ngoài số lượng và loại cổng, nhiệt độ môi trường cũng là yếu tố cần kiểm tra trước khi đặt hàng. Model tiêu chuẩn hoạt động từ -10 đến 60°C, trong khi các phiên bản có hậu tố -T được thiết kế cho dải nhiệt độ rộng từ -40 đến 75°C. Nếu switch được lắp đặt trong khu vực có nhiệt độ thấp hoặc cao hơn điều kiện thông thường, nên lựa chọn phiên bản wide-temperature ngay từ đầu thay vì sử dụng model tiêu chuẩn.
Đối với dự án tự động hóa, ngoài việc kiểm tra số lượng cổng, cần xác định giao thức PLC đang sử dụng, yêu cầu dự phòng mạng, phương thức cấp nguồn, yêu cầu quản lý mạng và loại cáp truyền dẫn. Việc lựa chọn đúng model ngay từ giai đoạn thiết kế sẽ giúp hạn chế phải thay đổi cấu hình mạng hoặc bổ sung thiết bị trung gian trong quá trình triển khai.
Song Thành Công có thể hỗ trợ kiểm tra model dựa trên sơ đồ mạng, danh sách thiết bị hoặc yêu cầu kỹ thuật của dự án. Đối với các hệ thống có yêu cầu cụ thể về PROFINET, EtherNet/IP, Modbus TCP, uplink quang, PoE, nhiệt độ hoạt động hoặc dự phòng mạng, khách hàng nên cung cấp thông tin thiết bị đầu cuối để lựa chọn chính xác phiên bản SDS-3006 phù hợp.
Liên hệ mua hàng
SDS-3006 Moxa Vietnam là lựa chọn phù hợp cho các hệ thống Ethernet công nghiệp cần thiết bị switch nhỏ gọn, có khả năng quản lý mạng, hỗ trợ các giao thức tự động hóa phổ biến và đáp ứng yêu cầu lắp đặt trong tủ điều khiển. Với thiết kế công nghiệp, nguồn DC dự phòng, khả năng quản lý Layer 2 và các cơ chế dự phòng mạng, sản phẩm phù hợp cho nhiều hệ thống tự động hóa từ máy móc đơn lẻ đến mạng điều khiển trong nhà máy.
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đội ngũ kỹ thuật có thể hỗ trợ khách hàng xác định đúng model, kiểm tra thông số kỹ thuật và tư vấn giải pháp phù hợp với hệ thống thực tế.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com
Email: marketing@songthanhcong.com
Nếu doanh nghiệp đang cần SDS-3006 Moxa Vietnam cho tủ điều khiển, hệ thống PLC, HMI, SCADA hoặc mạng Ethernet công nghiệp, hãy liên hệ Song Thành Công để được tư vấn model và cấu hình phù hợp trước khi đặt hàng.
