SPR-08-04-E1-52-XX-00-S-77A-24D-18 Bifold Vietnam

Mô tả

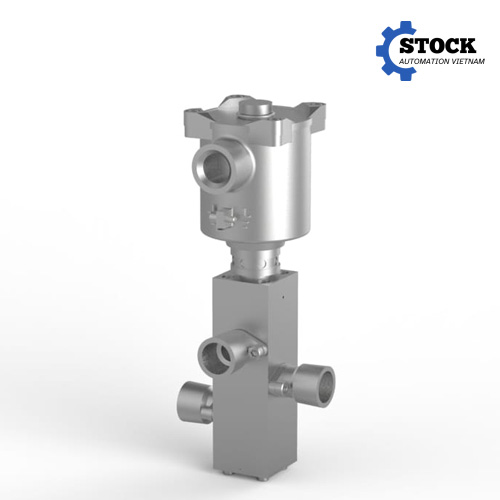

Giới thiệu sản phẩm SPR-08-04-E1-52-XX-00-S-77A-24D-18 Bifold Vietnam

SPR-08-04-E1-52-XX-00-S-77A-24D-18 là model van trượt khí nén điều khiển bằng điện từ thuộc dòng SPR-08 của thương hiệu Bifold. Sản phẩm được thiết kế để kiểm soát và phân phối dòng khí nén trong các hệ thống tự động hóa công nghiệp, đặc biệt là những ứng dụng điều khiển bộ truyền động khí nén, van công nghiệp và các cơ cấu chấp hành tự động. Với cấu hình 5/2, cơ cấu điều khiển pilot nội bộ, cơ chế hồi lò xo và cuộn điện từ chống cháy nổ, thiết bị đáp ứng nhu cầu điều khiển khí nén trong các môi trường vận hành công nghiệp có yêu cầu kỹ thuật cao.

Bifold là thương hiệu chuyên về các giải pháp van điều khiển và thiết bị điều khiển lưu chất phục vụ ngành công nghiệp. Các sản phẩm của hãng được ứng dụng trong nhiều lĩnh vực như dầu khí, năng lượng, hóa chất và tự động hóa nhà máy. Dòng van SPR-08 được phát triển nhằm đáp ứng yêu cầu chuyển hướng dòng khí chính xác, ổn định và có khả năng tích hợp với các hệ thống điều khiển điện công nghiệp.

Model SPR-08-04-E1-52-XX-00-S-77A-24D-18 sở hữu kích thước cổng kết nối 1/4 inch, áp suất làm việc tối đa 10 bar và sử dụng nguồn điện điều khiển 24VDC. Cấu hình 5 cổng, 2 vị trí cho phép van thay đổi đường dẫn khí giữa các cổng cấp, cổng làm việc và cổng xả. Nhờ đó, thiết bị có thể điều khiển hoạt động đóng hoặc mở của bộ truyền động khí nén tác động kép theo tín hiệu điều khiển.

Một điểm đáng chú ý của model này là cuộn điện từ 77A với kết cấu chống cháy nổ Ex d, được thiết kế cho các ứng dụng cần sử dụng thiết bị điện trong khu vực có nguy cơ xuất hiện khí hoặc hơi dễ cháy. Cấu hình chứng nhận ATEX/IECEx cần được đối chiếu theo nhãn và tài liệu của đúng phiên bản cung cấp trước khi đưa vào khu vực nguy hiểm.

Ngoài khả năng điều khiển điện từ, sản phẩm còn sử dụng cơ chế hồi lò xo (Spring Return). Khi tín hiệu điện điều khiển bị ngắt, cơ cấu lò xo đưa van trở về trạng thái được thiết kế. Đặc điểm này hỗ trợ xác định trạng thái hoạt động của hệ thống khi mất tín hiệu điện, tuy nhiên không đồng nghĩa với việc toàn bộ bộ truyền động hoặc van công nghiệp luôn tự động chuyển về trạng thái an toàn trong mọi tình huống.

Với sự kết hợp giữa thiết kế van trượt, điều khiển điện từ và cơ chế hồi lò xo, Bifold SPR-08-04-E1-52-XX-00-S-77A-24D-18 là giải pháp phù hợp cho các hệ thống khí nén công nghiệp cần điều khiển tự động, độ tin cậy cao và khả năng vận hành trong môi trường đặc thù.

Đặc điểm kỹ thuật nổi bật của SPR-08-04-E1-52-XX-00-S-77A-24D-18

Để lựa chọn và sử dụng van Bifold chính xác, người dùng cần nắm rõ các thông số kỹ thuật liên quan đến cấu hình van, áp suất làm việc, nguồn điện, vật liệu làm kín và khả năng chống cháy nổ. Đây là những yếu tố quyết định khả năng tương thích của sản phẩm với hệ thống điều khiển khí nén hiện có.

1. Thông số kỹ thuật cơ bản

• Mã sản phẩm: SPR-08-04-E1-52-XX-00-S-77A-24D-18.
• Thương hiệu: Bifold.
• Dòng sản phẩm: SPR-08.
• Loại thiết bị: Pneumatic Spool Valve – Van trượt khí nén.
• Kích thước cổng kết nối: 1/4 inch.
• Kiểu ren cổng: NPT.
• Cấu hình van: 5 Way – 2 Position (5/2).
• Cơ chế điều khiển chính: Auto Reset – Internal Pilot.
• Cơ cấu hồi: Spring Return.
• Vật liệu làm kín: Nitrile (NBR).
• Loại cuộn điện từ: Ex d Solenoid.
• Chứng nhận cuộn điện từ: ATEX/IECEx theo cấu hình 77A.
• Điện áp điều khiển: 24VDC.
• Công suất cuộn điện từ: 1,8 W theo mã cấu hình 18.
• Áp suất làm việc tối đa: 10 bar.
• Kiểu kết nối điện: Cable Entry M20.
• Ứng dụng: Điều khiển bộ truyền động khí nén và hệ thống van công nghiệp.

Các thông số trên giúp xác định cấu hình của model khi đối chiếu với bản vẽ thiết kế và yêu cầu vận hành. Đặc biệt, người dùng cần chú ý đến áp suất tối đa, kiểu ren NPT, điện áp 24VDC và loại cuộn điện từ để tránh nhầm lẫn khi thay thế hoặc đặt mua thiết bị.

2. Cấu hình van 5/2 – 5 cổng, 2 vị trí

SPR-08-04-E1-52-XX-00-S-77A-24D-18 sử dụng cấu hình van 5/2, bao gồm 5 cổng kết nối và 2 trạng thái chuyển mạch.

Thông thường, hệ thống van 5/2 có các cổng chức năng sau:

• Cổng P: Cổng cấp khí nén từ nguồn.
• Cổng A: Cổng cấp khí đến một phía của bộ truyền động.
• Cổng B: Cổng cấp khí đến phía còn lại của bộ truyền động.
• Cổng R: Cổng xả khí từ một đường làm việc.
• Cổng S: Cổng xả khí từ đường làm việc còn lại.

Khi van chuyển đổi trạng thái, đường khí cấp và đường khí xả được thay đổi. Khí nén được đưa đến một phía của actuator, trong khi phía còn lại được kết nối với đường xả. Khi trạng thái van thay đổi, hướng cấp và xả khí cũng được đảo ngược, tạo chuyển động theo chiều ngược lại cho bộ truyền động.

Cấu hình này đặc biệt phù hợp với bộ truyền động khí nén tác động kép, thường được sử dụng để điều khiển van bi, van bướm và các cơ cấu đóng mở tự động.

3. Cơ chế Auto Reset – Internal Pilot

Model sử dụng cơ chế Auto Reset Internal Pilot, nghĩa là van được điều khiển thông qua hệ thống pilot nội bộ và có khả năng tự trở về trạng thái thiết kế nhờ cơ cấu hồi.

Pilot nội bộ giúp điều khiển quá trình dịch chuyển của cụm trượt bên trong van. Khi cuộn điện từ nhận tín hiệu điện, lực điện từ làm thay đổi trạng thái điều khiển, từ đó tác động lên cơ cấu pilot và điều hướng khí nén.

Thiết kế này giúp giảm sự phụ thuộc vào một nguồn pilot bên ngoài riêng biệt trong cấu hình sử dụng tương ứng. Nhờ vậy, quá trình lắp đặt và tích hợp hệ thống có thể được đơn giản hóa.

4. Cơ cấu Spring Return – Hồi vị bằng lò xo

Một trong những đặc điểm quan trọng của SPR-08-04-E1-52-XX-00-S-77A-24D-18 là cơ cấu Spring Return.

Khi cuộn điện từ được cấp nguồn, van chuyển sang trạng thái điều khiển tương ứng. Khi nguồn điện bị ngắt, lực đàn hồi của lò xo đưa cụm van trở về vị trí ban đầu theo thiết kế.

Cơ chế này mang lại lợi ích trong những hệ thống yêu cầu xác định trạng thái van khi mất tín hiệu điều khiển. Tuy nhiên, kỹ sư cần kiểm tra sơ đồ khí nén để xác định chính xác trạng thái đầu ra và vị trí cuối cùng của actuator khi xảy ra sự cố mất điện hoặc mất nguồn khí.

5. Cuộn điện từ chống cháy nổ Ex d

SPR-08-04-E1-52-XX-00-S-77A-24D-18 sử dụng cuộn điện từ thuộc cấu hình 77A – Ex d. Đây là dạng bảo vệ chống cháy nổ bằng vỏ chịu áp suất nổ, được thiết kế nhằm ngăn sự lan truyền của quá trình cháy từ bên trong vỏ thiết bị ra môi trường xung quanh trong các điều kiện thử nghiệm và chứng nhận tương ứng.

Cấu hình này có chứng nhận ATEX/IECEx theo thông tin của dòng sản phẩm. Đây là yếu tố quan trọng đối với các nhà máy dầu khí, hóa chất và những khu vực có khả năng xuất hiện khí hoặc hơi dễ cháy.

Nguồn điện điều khiển của cuộn coil là 24VDC, công suất 1,8 W theo mã cấu hình 18. Thiết kế này cho phép tích hợp với nhiều hệ thống điều khiển sử dụng nguồn điện một chiều 24V, phổ biến trong tủ PLC, hệ thống điều khiển van và các cụm thiết bị tự động hóa.

6. Vật liệu làm kín Nitrile (NBR)

Model sử dụng vật liệu làm kín Nitrile, thường được gọi là cao su NBR. Vật liệu này có khả năng làm kín tốt và được sử dụng rộng rãi trong các ứng dụng khí nén, thủy lực và công nghiệp.

Việc sử dụng vật liệu NBR giúp hạn chế rò rỉ khí tại các vị trí làm kín, góp phần duy trì hiệu quả chuyển mạch và độ ổn định của van. Tuy nhiên, khi lựa chọn cần kiểm tra nhiệt độ làm việc và khả năng tương thích hóa học của vật liệu với môi chất thực tế.

7. Kết nối khí nén và kết nối điện

Sản phẩm sử dụng cổng kết nối 1/4 inch với kiểu ren NPT. Đây là dạng kết nối phổ biến trong các hệ thống đường ống khí nén công nghiệp.

Phần kết nối điện sử dụng đầu vào cáp M20. Khi lắp đặt, cần lựa chọn đầu siết cáp, phụ kiện và phương pháp đấu dây phù hợp với chứng nhận chống cháy nổ của cụm coil. Không nên thay thế phụ kiện điện bằng các loại đầu nối thông thường nếu chưa xác nhận khả năng duy trì cấp bảo vệ và chứng nhận của thiết bị.

Ưu điểm khi sử dụng SPR-08-04-E1-52-XX-00-S-77A-24D-18 Bifold

Việc lựa chọn đúng van điều khiển khí nén có ảnh hưởng trực tiếp đến độ ổn định, tốc độ đáp ứng và khả năng vận hành của toàn bộ hệ thống tự động hóa. SPR-08-04-E1-52-XX-00-S-77A-24D-18 sở hữu nhiều đặc điểm phù hợp với các hệ thống cần điều khiển actuator bằng tín hiệu điện.

Điều khiển chính xác hướng dòng khí nén

Cấu hình 5/2 cho phép van thay đổi đường dẫn khí giữa hai trạng thái làm việc. Điều này giúp kiểm soát quá trình cấp khí và xả khí cho bộ truyền động tác động kép.

Thay vì phải thao tác thủ công, hệ thống có thể sử dụng tín hiệu điện từ bộ điều khiển trung tâm để thực hiện quá trình đóng mở tự động. Nhờ đó, thiết bị hỗ trợ nâng cao tính đồng bộ trong vận hành và giảm sự phụ thuộc vào thao tác trực tiếp của nhân viên.

Tích hợp thuận tiện với hệ thống điều khiển 24VDC

Nguồn điện 24VDC là cấu hình phổ biến trong các hệ thống điều khiển công nghiệp. SPR-08-04-E1-52-XX-00-S-77A-24D-18 có thể được tích hợp với các bộ điều khiển PLC, hệ thống điều khiển van và thiết bị xuất tín hiệu phù hợp.

Điều này giúp doanh nghiệp thuận tiện hơn khi xây dựng hệ thống điều khiển tập trung, đồng thời dễ dàng kết nối van với các thiết bị tự động hóa khác.

Tăng cường an toàn trong khu vực nguy hiểm

Cuộn điện từ Ex d là một ưu điểm quan trọng của model này. Thiết bị được thiết kế cho các ứng dụng cần sử dụng cuộn điện từ có bảo vệ chống cháy nổ.

Trong nhà máy dầu khí hoặc hóa chất, việc sử dụng thiết bị điện không phù hợp với phân vùng nguy hiểm có thể gây ra rủi ro nghiêm trọng. Vì vậy, cấu hình Ex d của Bifold SPR-08 giúp doanh nghiệp có thêm lựa chọn khi thiết kế hệ thống điều khiển khí nén cho khu vực đặc thù.

Hỗ trợ xác định trạng thái khi mất tín hiệu

Cơ cấu hồi lò xo cho phép van trở về trạng thái được thiết kế khi mất nguồn điện điều khiển. Đây là đặc điểm hữu ích trong các hệ thống yêu cầu kiểm soát trạng thái vận hành khi có sự cố.

Kỹ sư có thể lựa chọn và bố trí van theo yêu cầu đóng, mở hoặc duy trì trạng thái của thiết bị chấp hành khi mất tín hiệu. Để bảo đảm an toàn, cần đánh giá đồng thời nguồn khí, sơ đồ đường ống và cấu tạo actuator.

Giảm nguy cơ gián đoạn trong quá trình vận hành

Van điều khiển là một thành phần quan trọng trong hệ thống tự động hóa. Nếu van hoạt động không ổn định, actuator có thể không thực hiện đúng chu trình, ảnh hưởng đến quá trình sản xuất.

Việc lựa chọn van đúng thông số, đúng môi trường và đúng chức năng giúp hạn chế các lỗi do không tương thích thiết bị. SPR-08-04-E1-52-XX-00-S-77A-24D-18 cung cấp giải pháp điều khiển khí nén bằng điện từ, hỗ trợ doanh nghiệp nâng cao độ tin cậy của hệ thống.

Ứng dụng thực tế của van Bifold SPR-08-04-E1-52-XX-00-S-77A-24D-18

Nhờ cấu hình 5/2, điều khiển điện từ 24VDC và cuộn coil chống cháy nổ Ex d, model này phù hợp với nhiều hệ thống điều khiển khí nén trong công nghiệp.

1. Điều khiển bộ truyền động khí nén

Đây là một trong những ứng dụng quan trọng của Bifold SPR-08-04-E1-52-XX-00-S-77A-24D-18.

Van được sử dụng để điều khiển hướng cấp khí cho actuator tác động kép. Khi nhận tín hiệu điện, van chuyển đổi trạng thái để đưa khí nén đến các khoang làm việc tương ứng, tạo chuyển động cho bộ truyền động.

Ứng dụng này thường xuất hiện trong các hệ thống điều khiển van tự động, dây chuyền sản xuất và hệ thống điều khiển lưu chất.

2. Điều khiển van bi và van bướm công nghiệp

Trong các nhà máy, van bi và van bướm thường được trang bị bộ truyền động khí nén để thực hiện chức năng đóng mở đường ống.

Bifold SPR-08 có thể được tích hợp trong mạch điều khiển actuator tác động kép, giúp chuyển đổi trạng thái đóng hoặc mở theo tín hiệu từ hệ thống điều khiển trung tâm.

Ứng dụng này giúp giảm thao tác thủ công, hỗ trợ điều khiển từ xa và nâng cao tính đồng bộ của hệ thống đường ống.

3. Nhà máy dầu khí và khai thác năng lượng

Ngành dầu khí sử dụng nhiều hệ thống van điều khiển tự động trong quá trình khai thác, vận chuyển và xử lý lưu chất.

Các thiết bị điều khiển khí nén cần đáp ứng yêu cầu vận hành trong môi trường có nguy cơ xuất hiện khí dễ cháy. Với cấu hình coil Ex d, model SPR-08-04-E1-52-XX-00-S-77A-24D-18 có thể được xem xét cho các hệ thống điều khiển phù hợp với phân vùng nguy hiểm và chứng nhận của thiết bị.

4. Nhà máy hóa chất và xử lý công nghiệp

Trong dây chuyền sản xuất hóa chất, các hệ thống cấp liệu, điều tiết và phân phối lưu chất thường sử dụng van tự động để kiểm soát quá trình vận hành.

Van khí nén Bifold có thể đảm nhiệm chức năng điều khiển actuator, hỗ trợ thực hiện các chu trình đóng mở theo chương trình điều khiển. Khi lựa chọn, cần kiểm tra sự tương thích của vật liệu làm kín NBR và các bộ phận tiếp xúc với môi trường làm việc.

5. Hệ thống tự động hóa nhà máy

Trong các dây chuyền công nghiệp, PLC thường được sử dụng để điều khiển nhiều cơ cấu chấp hành khác nhau. SPR-08 có thể được tích hợp vào hệ thống thông qua tín hiệu điều khiển 24VDC phù hợp.

Thiết bị giúp chuyển đổi tín hiệu điện thành thao tác điều khiển khí nén, qua đó hỗ trợ tự động hóa các hoạt động như đóng mở van, điều khiển cơ cấu truyền động và thực hiện chu trình sản xuất.

6. Hệ thống điều khiển tại khu vực có nguy cơ cháy nổ

Đối với các khu vực được phân loại nguy hiểm, việc lựa chọn thiết bị điện cần căn cứ vào nhóm khí, cấp nhiệt độ, cấp bảo vệ và tiêu chuẩn áp dụng.

Cấu hình Ex d của model này là một lợi thế khi thiết kế hệ thống điều khiển khí nén tại các khu vực phù hợp. Tuy nhiên, người sử dụng cần kiểm tra đầy đủ chứng nhận của đúng phiên bản, điều kiện phân vùng và phụ kiện đấu nối trước khi đưa vào vận hành.

Hướng dẫn lựa chọn model SPR-08-04-E1-52-XX-00-S-77A-24D-18

Khi lựa chọn van khí nén Bifold, người mua không nên chỉ dựa vào tên dòng SPR-08 mà cần kiểm tra toàn bộ mã cấu hình. Mỗi nhóm ký tự trong mã sản phẩm thể hiện một đặc tính kỹ thuật riêng, có ảnh hưởng trực tiếp đến khả năng lắp đặt và vận hành.

1. Xác định kích thước cổng kết nối

Mã 04 thể hiện kích thước cổng kết nối 1/4 inch. Đây là thông số cần kiểm tra với đường ống khí nén hiện hữu.

Nếu hệ thống sử dụng kích thước kết nối khác, cần xem xét phương án chuyển đổi hoặc lựa chọn model có cổng tương ứng. Việc lựa chọn đúng kích thước giúp hạn chế tổn thất áp suất và tránh phát sinh vấn đề trong quá trình lắp đặt.

2. Kiểm tra cấu hình điều khiển E1

E1 đại diện cho cấu hình Auto Reset Internal Pilot. Người dùng cần xác định hệ thống yêu cầu điều khiển bằng pilot nội bộ hay cần một cấu hình pilot khác.

Nếu hệ thống yêu cầu cơ chế reset thủ công hoặc có sơ đồ điều khiển đặc biệt, cần lựa chọn đúng biến thể thay vì sử dụng model E1 theo mặc định.

3. Xác nhận cấu hình 5/2

Mã 52 thể hiện cấu hình 5 cổng, 2 vị trí. Đây là yếu tố quan trọng khi sử dụng van để điều khiển actuator tác động kép.

Trước khi đặt hàng, cần kiểm tra sơ đồ khí nén để bảo đảm số lượng cổng và trạng thái chuyển mạch phù hợp với thiết bị chấp hành.

4. Kiểm tra vật liệu làm kín

Mã S trong cấu hình này tương ứng với vật liệu làm kín Nitrile theo thông tin cấu hình sản phẩm.

NBR phù hợp với nhiều ứng dụng khí nén công nghiệp thông thường. Tuy nhiên, nếu môi trường có nhiệt độ cao, hóa chất đặc thù hoặc môi chất không tương thích, cần tham khảo nhà cung cấp để lựa chọn vật liệu làm kín phù hợp hơn.

5. Xác định loại cuộn điện từ và chứng nhận

Mã 77A thể hiện cấu hình cuộn điện từ Ex d với chứng nhận ATEX/IECEx theo phiên bản tương ứng.

Đây là thông số đặc biệt quan trọng đối với các ứng dụng trong khu vực nguy hiểm. Người dùng cần cung cấp thông tin phân vùng, nhóm khí và cấp nhiệt độ yêu cầu để xác nhận thiết bị có phù hợp với vị trí lắp đặt hay không.

6. Kiểm tra nguồn điện và công suất

Mã 24D thể hiện điện áp điều khiển 24VDC. Phần mã 18 tương ứng công suất cuộn điện từ 1,8 W theo cấu hình sản phẩm.

Cần kiểm tra nguồn cấp thực tế, khả năng đáp ứng của ngõ ra PLC hoặc bộ điều khiển và phương án bảo vệ mạch điện. Không nên sử dụng nguồn điện khác điện áp định mức nếu chưa có xác nhận từ nhà sản xuất.

7. Đối chiếu áp suất làm việc và điều kiện vận hành

Dòng SPR-08 có áp suất làm việc tối đa 10 bar theo cấu hình công bố. Người sử dụng cần kiểm tra áp suất nguồn khí thực tế, chất lượng khí nén và điều kiện nhiệt độ vận hành.

Khí nén nên được xử lý phù hợp, hạn chế nước ngưng tụ, bụi bẩn và tạp chất có thể ảnh hưởng đến cụm trượt cũng như các vị trí làm kín bên trong van.

Việc lựa chọn đúng model giúp hạn chế tình trạng van không chuyển trạng thái, rò rỉ khí hoặc không đáp ứng yêu cầu điều khiển. Đối với những dự án thay thế thiết bị, khách hàng nên cung cấp mã sản phẩm cũ, hình ảnh nhãn thông số và sơ đồ kết nối để được kiểm tra chính xác.
