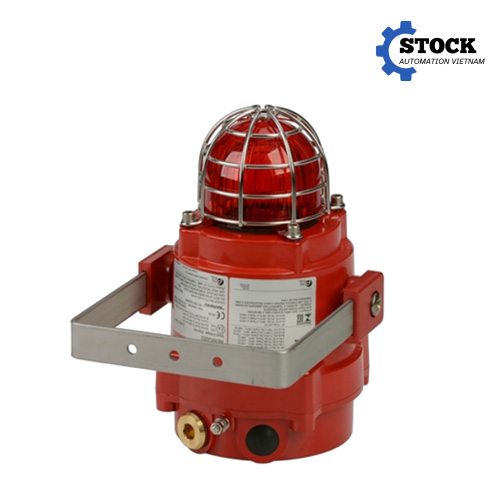

Giới thiệu sản phẩm STExS1FDC024AS1T1R E2S Vietnam
STExS1FDC024AS1T1R E2S Vietnam là còi báo động chống cháy nổ thuộc dòng STExS1F của E2S Warning Signals, được thiết kế để phát tín hiệu âm thanh cảnh báo trong các khu vực công nghiệp có nguy cơ cháy nổ. Thiết bị sử dụng nguồn điện 24VDC với dải điện áp hoạt động rộng 11.5–54VDC, phù hợp để tích hợp vào hệ thống báo động, hệ thống an toàn và hệ thống điều khiển tại các nhà máy công nghiệp, dầu khí, hóa chất, năng lượng và công trình ngoài khơi.
Điểm đáng chú ý của STExS1FDC024AS1T1R là thiết kế vỏ bằng thép không gỉ 316L kết hợp cấu trúc còi dạng re-entrant flare. Thiết kế này giúp thiết bị duy trì độ bền cơ học và khả năng chống ăn mòn trong môi trường công nghiệp khắc nghiệt. Dòng STExS1F được E2S thiết kế cho các ứng dụng báo hiệu trong khu vực nguy hiểm Zone 1, Zone 2, Zone 21 và Zone 22 theo cấu hình chứng nhận tương ứng.
Với mức áp suất âm thanh tối đa lên đến 115 dB(A) tại khoảng cách 1 m, STExS1FDC024AS1T1R có khả năng tạo tín hiệu cảnh báo rõ ràng ngay cả trong những khu vực có tiếng ồn nền cao. Thiết bị cung cấp 64 lựa chọn âm báo và tối đa 4 stage/channel có thể kích hoạt từ xa, cho phép xây dựng nhiều cấp cảnh báo khác nhau trong cùng một hệ thống.
Mã STExS1FDC024AS1T1R thể hiện một cấu hình cụ thể của dòng STExS1F: phiên bản nguồn DC 24V, kết cấu vỏ và phụ kiện bằng inox, tùy chọn sản phẩm tiêu chuẩn, màu vỏ đỏ và phiên bản T dành cho cấu hình kích hoạt Telephone/Relay theo hệ thống mã hóa của E2S. Cấu hình thực tế cần được đối chiếu theo yêu cầu dự án và tài liệu kỹ thuật trước khi đặt hàng.
Đặc điểm kỹ thuật nổi bật
STExS1FDC024AS1T1R được phát triển cho các hệ thống cảnh báo công nghiệp yêu cầu khả năng phát âm thanh lớn, hoạt động ổn định và phù hợp với môi trường nguy hiểm. Các thông số chính của model gồm:
| Thông số | STExS1FDC024AS1T1R |
|---|---|
| Thương hiệu | E2S Warning Signals |
| Dòng sản phẩm | STExS1F |
| Loại thiết bị | Alarm Horn Sounder |
| Nguồn cấp | 24VDC |
| Dải điện áp DC | 11.5–54VDC |
| Mức âm thanh tối đa | 115 dB(A) tại 1 m ±3 dB |
| Mức âm thanh danh định | 110 dB(A) tại 1 m ±3 dB |
| Số âm báo | 64 tone |
| Số stage/channel | 4 |
| Kiểu còi | Re-entrant flare horn |
| Vật liệu vỏ | Stainless Steel 316L |
| Vật liệu bracket | A4 316 Stainless Steel |
| Cable entry | 4 × M20 theo cấu hình mã sản phẩm |
| Màu vỏ | Đỏ |
| Chứng nhận dòng sản phẩm | IECEx, ATEX và các phê duyệt theo cấu hình |
| Ứng dụng khu vực nguy hiểm | Zone 1, Zone 2, Zone 21, Zone 22 theo cấu hình chứng nhận |
Nguồn 24VDC giúp STExS1FDC024AS1T1R thuận tiện khi kết nối với các hệ thống điều khiển công nghiệp, tủ PLC, hệ thống báo cháy, hệ thống ESD hoặc các mạch cảnh báo sử dụng nguồn DC. Dải điện áp 11.5–54VDC cũng tạo khoảng làm việc rộng, giúp thiết bị phù hợp với nhiều cấu trúc nguồn điện công nghiệp khác nhau.
Một ưu điểm quan trọng khác là công nghệ khuếch đại Class D. Thiết kế này cho phép tạo mức âm thanh lớn với mức tiêu thụ dòng được kiểm soát. Theo thông số của E2S, dòng STExS1F có mức dòng tối đa khoảng 221 mA trong điều kiện vận hành tương ứng và dòng khởi động ngắn hạn được kiểm soát. Khi thiết kế nguồn và mạch điều khiển, cần tính toán cả dòng vận hành và dòng khởi động để đảm bảo hệ thống hoạt động ổn định.
STExS1F hỗ trợ 64 âm báo khác nhau, bao gồm các dạng âm liên tục, âm quét tần số và nhiều kiểu tín hiệu được sử dụng trong hệ thống cảnh báo công nghiệp. Bốn stage/channel có thể được kích hoạt từ xa, cho phép phân biệt nhiều trạng thái như cảnh báo mức thấp, cảnh báo mức cao, cảnh báo khí độc hoặc tình trạng khẩn cấp tùy theo thiết kế hệ thống.
Thiết bị cũng hỗ trợ khả năng đồng bộ nhiều còi trong cùng hệ thống. Đây là tính năng hữu ích khi cần lắp đặt nhiều thiết bị cảnh báo tại các vị trí khác nhau trong nhà máy hoặc trên công trình có diện tích lớn. Việc đồng bộ giúp tín hiệu cảnh báo được phát đồng thời thay vì tạo ra độ trễ đáng kể giữa các thiết bị.
Về cơ khí, vỏ 316L stainless steel là một trong những điểm nổi bật của dòng STEx. Vật liệu này có khả năng chống ăn mòn tốt và phù hợp với các môi trường có độ ẩm cao, môi trường ven biển, ngoài khơi hoặc khu vực có tác động của hóa chất. Giá đỡ A4 316 stainless steel có khả năng điều chỉnh, hỗ trợ căn chỉnh hướng phát âm thanh trong quá trình lắp đặt.
Cấu trúc flameproof với mối nối ren, nhiều vị trí cable entry và đầu nối có thể tháo lắp giúp thuận tiện hơn cho quá trình lắp đặt, kiểm tra và bảo trì. Đây là yếu tố quan trọng đối với các thiết bị cảnh báo được lắp đặt cố định trong hệ thống công nghiệp, đặc biệt tại những vị trí khó tiếp cận.
Dòng STExS1F được E2S công bố với các chứng nhận như IECEx, ATEX, UL/cUL/ULC, DNV, INMETRO và các phê duyệt khác tùy phiên bản. Cấu hình STExS1FDC024AS1T1R cần được đối chiếu chính xác với chứng nhận đi kèm khi triển khai cho một dự án cụ thể, đặc biệt đối với yêu cầu về nhóm khí, cấp nhiệt độ, Zone và nhiệt độ môi trường.
Theo phân loại IECEx/ATEX của dòng STExS1F, thiết bị có các cấu hình Ex db IIC Gb cho môi trường khí và Ex tb IIIC Db cho môi trường bụi, với cấp nhiệt độ và dải nhiệt độ môi trường phụ thuộc phiên bản được lựa chọn. Vì vậy, không nên chỉ dựa vào tên dòng STExS1F khi phê duyệt thiết bị cho dự án; cần kiểm tra đầy đủ certificate và marking của đúng cấu hình đặt hàng.
Ưu điểm khi sử dụng STExS1FDC024AS1T1R
STExS1FDC024AS1T1R mang lại lợi thế rõ rệt khi hệ thống cần một thiết bị cảnh báo âm thanh có độ lớn cao và khả năng làm việc trong khu vực nguy hiểm. Với mức âm thanh tối đa 115 dB(A) tại 1 m, thiết bị có thể tạo tín hiệu đủ mạnh để người vận hành nhận biết trong nhiều môi trường sản xuất có tiếng ồn cao.
Khả năng lựa chọn 64 âm báo giúp doanh nghiệp không bị giới hạn ở một kiểu tín hiệu duy nhất. Các âm báo khác nhau có thể được phân bổ cho từng tình trạng hoặc cấp độ nguy hiểm. Khi kết hợp với 4 stage/channel có thể điều khiển từ xa, hệ thống có thể được thiết kế để phát cảnh báo theo nhiều cấp độ mà không cần sử dụng nhiều loại còi khác nhau.
Vỏ inox 316L là một lợi thế lớn đối với các dự án dầu khí, hóa chất, hàng hải và ngoài khơi. So với các thiết bị sử dụng vật liệu vỏ thông thường, kết cấu inox 316L phù hợp hơn với môi trường có hơi ẩm, muối biển và tác động ăn mòn. Điều này đặc biệt có ý nghĩa khi thiết bị được lắp đặt ngoài trời hoặc tại các khu vực có điều kiện môi trường khắc nghiệt.
STExS1FDC024AS1T1R cũng được thiết kế hướng tới khả năng bảo trì thuận tiện. Cấu trúc đấu nối, nhiều cable entry và giá đỡ điều chỉnh giúp kỹ thuật viên có thêm lựa chọn khi bố trí đường cáp và định hướng thiết bị. Trong hệ thống có nhiều còi, khả năng đồng bộ giúp việc triển khai mạng cảnh báo trở nên nhất quán hơn.
Một điểm đáng chú ý khác là khả năng sử dụng trong các hệ thống có yêu cầu về chức năng an toàn. Dòng STExS1F có phiên bản đáp ứng SIL1 và SIL2 Route 2H theo IEC 61508, đồng thời có tùy chọn mô-đun chẩn đoán cho SIL2 Route 1H. Khi dự án yêu cầu SIL cụ thể, việc lựa chọn phải dựa trên đúng phiên bản sản phẩm và hồ sơ chứng nhận thay vì mặc định rằng mọi cấu hình của dòng đều có cùng mức SIL.
Đối với các nhà máy có nhiều khu vực nguy hiểm, việc sử dụng một dòng còi có nhiều tùy chọn về điện áp, cable entry, stage control, âm báo và chứng nhận giúp đơn giản hóa việc xây dựng cấu hình thiết bị. Tuy nhiên, từng mã đặt hàng vẫn cần được kiểm tra riêng để tránh sai lệch giữa yêu cầu kỹ thuật và cấu hình thực tế.
Ứng dụng thực tế
STExS1FDC024AS1T1R được sử dụng trong các hệ thống phát tín hiệu âm thanh cảnh báo tại nhiều loại công trình công nghiệp. Đặc biệt, sản phẩm phù hợp với những nơi yêu cầu thiết bị báo động có khả năng hoạt động trong khu vực nguy hiểm.
Trong ngành dầu khí, STExS1FDC024AS1T1R có thể được sử dụng tại nhà máy xử lý dầu khí, khu vực process, trạm phân phối khí, khu vực máy móc, kho chứa và các hệ thống phụ trợ. Thiết bị có thể nhận tín hiệu từ hệ thống điều khiển hoặc hệ thống an toàn để phát cảnh báo khi xảy ra trạng thái bất thường.
Đối với giàn khoan và công trình ngoài khơi, thiết bị báo động phải chịu được môi trường có độ ẩm và nguy cơ ăn mòn cao. Vỏ 316L và bracket inox 316 giúp STExS1F1 phù hợp với định hướng ứng dụng trong môi trường hàng hải và ngoài khơi. Dòng STExS1F cũng có phê duyệt DNV cho các ứng dụng tương ứng.
Trong nhà máy hóa chất, còi báo động có thể được tích hợp với hệ thống phát hiện khí, hệ thống báo cháy hoặc hệ thống shutdown. Các stage khác nhau có thể được cấu hình để tạo ra những tín hiệu cảnh báo riêng biệt, giúp người vận hành nhanh chóng nhận biết trạng thái của hệ thống.
Trong kho nhiên liệu, kho hóa chất và các khu vực lưu trữ vật liệu dễ cháy, STExS1FDC024AS1T1R có thể được sử dụng làm thiết bị cảnh báo âm thanh tại khu vực nguy hiểm. Việc lựa chọn thiết bị phải căn cứ vào phân vùng Zone, nhóm khí hoặc bụi, cấp nhiệt độ và nhiệt độ môi trường thực tế.
Thiết bị cũng có thể được sử dụng tại nhà máy điện, trạm năng lượng, cơ sở sản xuất công nghiệp và các hệ thống điều khiển cần cảnh báo bằng âm thanh. Khi nhiều còi được bố trí tại các vị trí khác nhau, tính năng đồng bộ có thể hỗ trợ tạo tín hiệu cảnh báo nhất quán trên toàn khu vực.
Hướng dẫn lựa chọn model STExS1FDC024AS1T1R
Khi lựa chọn STExS1FDC024AS1T1R, yếu tố đầu tiên cần kiểm tra là điện áp cấp. Mã sản phẩm này thuộc cấu hình 24VDC, trong khi dòng STExS1F có cả phiên bản điện áp AC. Nếu hệ thống sử dụng nguồn 24VDC từ PLC, tủ điều khiển hoặc hệ thống báo động thì cấu hình DC là lựa chọn cần được xem xét.
Tiếp theo cần xác định môi trường lắp đặt. Nếu thiết bị được sử dụng trong khu vực có nguy cơ cháy nổ, cần xác định chính xác Zone 1, Zone 2, Zone 21 hoặc Zone 22, loại môi trường là khí hay bụi, nhóm nguy hiểm và cấp nhiệt độ. Các thông tin này phải phù hợp với marking trên thiết bị và certificate của đúng cấu hình sản phẩm. Dòng STExS1F được thiết kế cho các khu vực nguy hiểm nêu trên, nhưng phạm vi áp dụng cụ thể phụ thuộc cấu hình chứng nhận.
Cable entry cũng cần được xác định trước khi đặt hàng. STExS1F có nhiều tùy chọn cable entry, trong khi STExS1FDC024AS1T1R được cấu hình theo mã cụ thể. Người phụ trách kỹ thuật nên đối chiếu kích thước ren, loại cable gland, loại cáp sử dụng và yêu cầu của dự án để tránh phải thay đổi phụ kiện trong quá trình lắp đặt.
Nếu hệ thống cần nhiều cấp cảnh báo, cần xác định số lượng stage/channel cần sử dụng. STExS1F hỗ trợ tối đa 4 stage/channel có thể kích hoạt từ xa. Hệ thống điều khiển có thể sử dụng các stage này để phân biệt các tình trạng cảnh báo khác nhau. Với các dự án có yêu cầu giám sát đường dây hoặc EOL, cần lựa chọn đúng cấu hình stage control tương ứng.
Âm báo cũng là yếu tố cần xem xét. E2S cung cấp 64 lựa chọn âm báo cho dòng STExS1F và hỗ trợ cấu hình âm báo tùy chỉnh trong những trường hợp đặc biệt. Đối với các dự án dầu khí, hàng hải hoặc nhà máy có tiêu chuẩn cảnh báo riêng, nên xác định trước tần số, kiểu âm và cấp cảnh báo tương ứng.
Ngoài ra, cần kiểm tra yêu cầu về mức âm thanh. STExS1F có mức âm thanh tối đa 115 dB(A) tại 1 m và phạm vi hiệu quả được nhà sản xuất công bố lên đến khoảng 125 m tại 1 kHz trong điều kiện tham chiếu. Tuy nhiên, khoảng cách cảnh báo thực tế còn phụ thuộc tiếng ồn nền, vật cản, vị trí lắp đặt, hướng phát âm thanh và đặc tính của khu vực. Vì vậy, khi thiết kế hệ thống cảnh báo cho nhà máy lớn, không nên chỉ lấy khoảng cách danh định để xác định số lượng còi.
Cuối cùng, đối với dự án có yêu cầu nghiêm ngặt về chứng nhận, cần cung cấp đầy đủ thông tin về Zone, loại môi trường, nhiệt độ xung quanh, điện áp, cable entry, kiểu kích hoạt và tiêu chuẩn áp dụng. Song Thành Công có thể hỗ trợ đối chiếu mã STExS1FDC024AS1T1R với yêu cầu kỹ thuật của dự án trước khi báo giá và đặt hàng.
Liên hệ mua hàng
STExS1FDC024AS1T1R E2S Vietnam là lựa chọn phù hợp cho các hệ thống cảnh báo âm thanh công nghiệp cần thiết bị có mức âm thanh cao, vỏ inox 316L, khả năng hoạt động trong khu vực nguy hiểm và nhiều tùy chọn cấu hình. Với nguồn 24VDC, 64 âm báo, tối đa 4 stage/channel và thiết kế dành cho môi trường công nghiệp khắc nghiệt, sản phẩm đáp ứng nhiều yêu cầu trong dầu khí, hóa chất, năng lượng, hàng hải và các hệ thống an toàn công nghiệp.
Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp sản phẩm E2S cùng tài liệu kỹ thuật và hỗ trợ tư vấn lựa chọn cấu hình. Đối với các dự án có yêu cầu về chứng nhận chống cháy nổ, Zone, cấp nhiệt độ, cable gland hoặc cấu hình stage/channel, khách hàng nên cung cấp specification hoặc datasheet của dự án để được đối chiếu đúng model.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Song Thành Công cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Với STExS1FDC024AS1T1R, đội ngũ kỹ thuật có thể hỗ trợ kiểm tra cấu hình, tư vấn ứng dụng và đối chiếu yêu cầu trước khi khách hàng tiến hành đặt hàng.
STExS1FDC024AS1T1R E2S Vietnam là model cần được lựa chọn dựa trên đầy đủ các yếu tố về nguồn điện, khu vực nguy hiểm, chứng nhận, cable entry, cấp cảnh báo và phương thức điều khiển. Việc xác định đúng cấu hình ngay từ đầu giúp thiết bị được tích hợp chính xác vào hệ thống và hạn chế phát sinh trong quá trình lắp đặt, nghiệm thu và vận hành.
