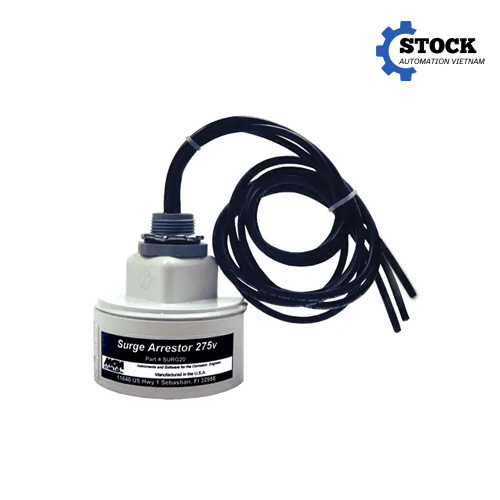

SURG20 M.C. Miller Vietnam

Mô tả

Giới thiệu sản phẩm SURG20 M.C. Miller Vietnam

SURG20 M.C. Miller Vietnam là thiết bị bảo vệ chống xung điện áp thuộc dòng Surgistor 20 của thương hiệu M.C. Miller, được thiết kế chuyên dụng cho hệ thống chỉnh lưu (rectifier) và các thiết bị liên quan trong hệ thống bảo vệ chống ăn mòn bằng phương pháp bảo vệ catốt. Sản phẩm có chức năng hạn chế ảnh hưởng của các xung điện áp đột biến trên cả mạch điện xoay chiều AC và mạch điện một chiều DC, góp phần bảo vệ thiết bị, duy trì tính ổn định của hệ thống và giảm nguy cơ hư hỏng do quá áp nhất thời.

Trong các hệ thống bảo vệ catốt sử dụng dòng điện ngoài, bộ chỉnh lưu giữ vai trò cung cấp dòng điện một chiều để duy trì hiệu quả bảo vệ bề mặt kim loại của đường ống, bồn chứa và các kết cấu công nghiệp. Tuy nhiên, những biến động điện áp do sét lan truyền, thao tác đóng cắt hoặc các hiện tượng quá độ trong hệ thống điện có thể ảnh hưởng đến bộ chỉnh lưu, bộ ngắt dòng và các thiết bị giám sát liên quan. Vì vậy, việc trang bị thiết bị chống xung phù hợp là một giải pháp quan trọng nhằm tăng cường khả năng bảo vệ cho toàn bộ hệ thống.

M.C. Miller SURG20, còn được gọi là Surgistor 20, là thiết bị chống xung điện áp ba cực, được thiết kế để dẫn dòng xung quá áp về điểm nối đất khi điện áp vượt ngưỡng hoạt động của thiết bị. Sau khi xung điện suy giảm xuống dưới ngưỡng tác động, hệ thống bảo vệ trở lại trạng thái bình thường. Cơ chế này giúp hạn chế điện áp quá độ tác động lên các thiết bị được bảo vệ mà không chủ động ngắt nguồn điện vận hành của hệ thống.

Điểm nổi bật của SURG20 là khả năng chịu dòng xung lớn, thiết kế điện đối xứng và kết cấu kín phù hợp với điều kiện vận hành công nghiệp. Sản phẩm được sử dụng để bảo vệ phía đầu vào, đầu ra của bộ chỉnh lưu và các thiết bị liên quan, tùy theo sơ đồ kết nối thực tế. Với những đặc tính này, SURG20 là lựa chọn đáng cân nhắc cho các đơn vị vận hành đường ống, cơ sở dầu khí, công trình công nghiệp và hệ thống bảo vệ catốt cần tăng cường khả năng chống xung điện áp.

Đặc điểm kỹ thuật nổi bật của SURG20 M.C. Miller

SURG20 được phát triển cho mục đích bảo vệ quá áp quá độ, do đó việc đánh giá sản phẩm cần tập trung vào khả năng chịu dòng xung, điện áp kẹp, khả năng hấp thụ năng lượng, kết cấu vỏ và điều kiện lắp đặt. Các thông số dưới đây là cơ sở để kỹ sư đánh giá mức độ phù hợp của thiết bị với hệ thống hiện có.

1. Thông số điện

• Mã sản phẩm: SURG20.
• Model: Surgistor 20.
• Thương hiệu: M.C. Miller.
• Loại thiết bị: Thiết bị bảo vệ chống xung điện áp ba cực (3-Terminal Surge Protection Device).
• Điện áp kẹp danh định theo thông số công bố: 275 VAC / 275 VDC.
• Khả năng chịu dòng xung: 64.000 A với dạng sóng xung 8/20 µs.
• Khả năng hấp thụ năng lượng: 1.208 joule.
• Dung sai thông số: ±10%.
• Nhiệt độ làm việc: -40°C đến +75°C.

Dòng xung 64.000 A là thông số thể hiện khả năng chịu dòng xung trong điều kiện thử nghiệm với dạng sóng 8/20 µs. Đây không phải là dòng điện vận hành liên tục của thiết bị. Tương tự, điện áp kẹp là thông số quan trọng khi đánh giá khả năng hạn chế quá áp, nhưng không nên được hiểu là điện áp làm việc cho phép của mọi loại tải hoặc mọi cấu hình hệ thống.

2. Cấu tạo và kích thước

SURG20 có kết cấu kín kép, được thiết kế nhằm tăng khả năng bảo vệ các thành phần bên trong trước tác động của môi trường. Theo thông tin kỹ thuật công bố, thiết bị có kết cấu kín hoàn toàn, có thể chịu ngâm nước trong thời gian dài. Đặc điểm này hữu ích khi thiết bị được lắp đặt tại các vị trí có độ ẩm cao hoặc có nguy cơ tiếp xúc với nước, với điều kiện việc lắp đặt và các điểm đấu nối bên ngoài được thực hiện đúng yêu cầu.

Thông số kích thước và kết nối cơ bản gồm:

• Chiều cao: khoảng 88,9 mm.
• Đường kính: khoảng 95,3 mm.
• Khối lượng: khoảng 227 g.
• Dây đấu nối: 3 dây, mỗi dây dài khoảng 0,91 m.
• Tiết diện dây theo quy cách nhà sản xuất: 10 AWG, dây bện.
• Điện áp cách điện của dây: 600 V.
• Phụ kiện đi kèm theo cấu hình công bố: đai ốc cố định và ba đầu nối ép cos 3/8 inch.

Các thông số vật lý giúp kỹ sư kiểm tra không gian lắp đặt, khoảng cách đấu nối và khả năng tích hợp vào tủ điện hoặc cụm chỉnh lưu. Trước khi triển khai, cần đối chiếu tài liệu đi kèm sản phẩm để xác nhận cấu hình phụ kiện và yêu cầu đấu nối của đúng phiên bản được cung cấp.

3. Thiết kế điện đối xứng

Một đặc điểm đáng chú ý của SURG20 là thiết kế điện đối xứng, hỗ trợ đơn giản hóa việc bố trí kết nối và mang lại khả năng bảo vệ tương đương đối với xung điện có cực tính khác nhau trong phạm vi thiết kế của thiết bị. Đặc điểm này giúp giảm sự phức tạp trong quá trình lắp đặt, đồng thời hỗ trợ kỹ thuật viên xác định cấu hình kết nối phù hợp theo sơ đồ của hệ thống chỉnh lưu.

4. Phản ứng nhanh khi xuất hiện xung quá áp

Khi điện áp quá độ vượt ngưỡng tác động, SURG20 tạo đường dẫn để dòng xung được chuyển hướng về điểm nối đất theo cấu hình lắp đặt. Khi hiện tượng quá áp kết thúc, thiết bị trở lại trạng thái bảo vệ bình thường. Khả năng phản ứng nhanh có ý nghĩa quan trọng trong việc hạn chế ảnh hưởng của các xung điện áp có thời gian tồn tại ngắn nhưng biên độ lớn.

Hiệu quả bảo vệ thực tế còn phụ thuộc vào chất lượng hệ thống nối đất, chiều dài dây đấu nối, vị trí lắp đặt và mức độ tương thích với thiết bị cần bảo vệ. Vì vậy, cần xem xét SURG20 như một thành phần trong giải pháp bảo vệ điện tổng thể, thay vì sử dụng độc lập mà không đánh giá các điều kiện của hệ thống.

Ưu điểm khi sử dụng SURG20 M.C. Miller

Việc sử dụng SURG20 M.C. Miller mang lại nhiều lợi ích thiết thực cho các hệ thống chỉnh lưu và thiết bị điện trong công trình công nghiệp, đặc biệt là những hệ thống bảo vệ catốt cần hoạt động ổn định trong thời gian dài.

Tăng cường bảo vệ bộ chỉnh lưu và thiết bị điện

Bộ chỉnh lưu là thành phần quan trọng trong hệ thống bảo vệ catốt bằng dòng điện ngoài. Khi xuất hiện xung điện áp quá độ, các linh kiện điện tử và mạch điện bên trong bộ chỉnh lưu có thể chịu ứng suất điện vượt mức thông thường. SURG20 hỗ trợ chuyển hướng dòng xung về điểm nối đất, qua đó hạn chế tác động của quá áp lên thiết bị được bảo vệ. Tùy theo phương án lắp đặt, sản phẩm có thể được sử dụng để tăng cường bảo vệ phía AC, phía DC hoặc các vị trí kết nối được nhà sản xuất chỉ định.

Khả năng chịu dòng xung lớn

Với khả năng chịu dòng xung công bố đạt 64.000 A theo dạng sóng 8/20 µs, SURG20 đáp ứng yêu cầu bảo vệ chống xung trong nhiều ứng dụng công nghiệp chuyên dụng. Thông số này giúp kỹ sư có cơ sở đánh giá khả năng chịu xung của thiết bị khi xây dựng phương án bảo vệ điện. Tuy nhiên, việc lựa chọn vẫn phải căn cứ vào đặc tính nguồn điện, mức quá áp dự kiến và yêu cầu phối hợp với các thiết bị bảo vệ khác.

Phù hợp với môi trường công nghiệp khắc nghiệt

Kết cấu kín kép là ưu điểm đáng chú ý của SURG20. Thiết kế này giúp bảo vệ các thành phần bên trong trước ảnh hưởng của môi trường, đặc biệt tại các khu vực có độ ẩm cao hoặc nguy cơ ngập nước. Đối với hệ thống đường ống và công trình ngoài trời, khả năng thích ứng với điều kiện môi trường giúp đơn vị vận hành thuận lợi hơn trong việc bố trí thiết bị tại các vị trí phù hợp.

Hỗ trợ đơn giản hóa quá trình lắp đặt

Thiết kế điện đối xứng cùng cấu hình ba dây đấu nối giúp kỹ thuật viên thuận tiện hơn khi tích hợp thiết bị vào hệ thống. Sản phẩm được công bố kèm phụ kiện lắp đặt và đầu nối ép cos theo cấu hình tiêu chuẩn. Khi thực hiện, kỹ thuật viên cần tuân thủ sơ đồ đấu nối, rút ngắn chiều dài dây trong phạm vi hợp lý và bảo đảm các mối nối chắc chắn để hạn chế điện cảm ký sinh làm suy giảm hiệu quả bảo vệ.

Góp phần giảm chi phí sửa chữa và gián đoạn vận hành

Hư hỏng bộ chỉnh lưu hoặc thiết bị giám sát có thể làm gián đoạn hoạt động của hệ thống bảo vệ catốt, kéo theo chi phí kiểm tra, thay thế và nhân công. Việc trang bị thiết bị chống xung phù hợp như SURG20 giúp tăng cường khả năng bảo vệ trước các hiện tượng quá áp nhất thời, từ đó hỗ trợ giảm nguy cơ hư hỏng và nâng cao độ tin cậy vận hành. Hiệu quả kinh tế cụ thể phụ thuộc vào điều kiện thực tế, chất lượng lắp đặt và chế độ bảo trì của hệ thống.

Ứng dụng thực tế của SURG20 M.C. Miller

SURG20 M.C. Miller được thiết kế chủ yếu để bảo vệ bộ chỉnh lưu và các thiết bị liên quan trong hệ thống bảo vệ catốt. Sản phẩm phù hợp với những ứng dụng cần hạn chế ảnh hưởng của xung điện áp trên các mạch AC hoặc DC theo cấu hình được nhà sản xuất cho phép.

Hệ thống bảo vệ catốt cho đường ống

Đường ống thép chôn ngầm hoặc đặt ngoài trời thường được trang bị hệ thống bảo vệ catốt nhằm hạn chế quá trình ăn mòn điện hóa. Trong hệ thống sử dụng dòng điện ngoài, bộ chỉnh lưu cung cấp dòng điện một chiều để duy trì điều kiện bảo vệ. SURG20 có thể được tích hợp nhằm hỗ trợ bảo vệ bộ chỉnh lưu và các thiết bị liên quan trước xung điện áp quá độ, góp phần duy trì độ tin cậy của hệ thống.

Nhà máy dầu khí và công trình năng lượng

Tại các nhà máy lọc hóa dầu, trạm bơm, kho chứa và công trình năng lượng, hệ thống bảo vệ catốt có thể được sử dụng cho đường ống, bồn chứa và các kết cấu kim loại. Những khu vực này có thể chịu ảnh hưởng của biến động nguồn điện và các hiện tượng quá độ. SURG20 là giải pháp cần xem xét khi thiết kế hoặc nâng cấp hệ thống bảo vệ chống xung cho cụm chỉnh lưu và các thiết bị đi kèm.

Bảo vệ thiết bị ngắt dòng và thiết bị giám sát

Ngoài bộ chỉnh lưu, hệ thống bảo vệ catốt còn có thể sử dụng thiết bị ngắt dòng (interrupter) và các thiết bị đo lường, giám sát. Những thành phần này hỗ trợ kiểm tra, đánh giá và điều khiển hoạt động của hệ thống. Khi được bố trí đúng vị trí theo thiết kế, SURG20 giúp tăng cường khả năng bảo vệ các thiết bị liên quan trước xung điện áp có thể xuất hiện trên đường nguồn hoặc đường kết nối.

Hệ thống lắp đặt ngoài trời và khu vực có độ ẩm cao

Với kết cấu kín được công bố có khả năng chịu ngâm nước trong thời gian dài, SURG20 có thể được xem xét cho các vị trí lắp đặt có nguy cơ tiếp xúc với nước hoặc độ ẩm cao. Tuy nhiên, khả năng chịu nước của thân thiết bị không đồng nghĩa toàn bộ cụm lắp đặt đều chống nước. Hộp đấu nối, đầu cáp, dây dẫn và các điểm kết nối bên ngoài vẫn phải được bảo vệ theo điều kiện môi trường thực tế.

Hướng dẫn lựa chọn model SURG20 M.C. Miller

Để lựa chọn đúng SURG20 M.C. Miller cho hệ thống hiện hữu hoặc dự án mới, cần đánh giá đồng thời thông số điện, vị trí lắp đặt, yêu cầu bảo vệ và khả năng tương thích với bộ chỉnh lưu. Việc lựa chọn đúng thiết bị giúp nâng cao hiệu quả bảo vệ và hạn chế các vấn đề phát sinh trong quá trình vận hành.

Xác định điện áp và loại mạch cần bảo vệ

SURG20 có thông số điện áp kẹp công bố là 275 VAC và 275 VDC. Khi lựa chọn, cần phân biệt rõ điện áp kẹp với điện áp vận hành bình thường của hệ thống. Kỹ sư nên kiểm tra điện áp nguồn, đặc tính đầu ra của bộ chỉnh lưu và sơ đồ kết nối để xác nhận thiết bị phù hợp với điều kiện sử dụng. Không nên chỉ căn cứ vào một thông số điện áp để quyết định lắp đặt.

Đánh giá yêu cầu chịu xung điện áp

Cần xác định đặc tính xung quá áp có thể xuất hiện tại vị trí lắp đặt, bao gồm biên độ, dạng sóng và năng lượng xung dự kiến. Khả năng chịu dòng xung 64.000 A với dạng sóng 8/20 µs và khả năng hấp thụ năng lượng 1.208 joule là những thông số tham khảo quan trọng. Trong các hệ thống có mức độ rủi ro cao, cần đánh giá khả năng phối hợp giữa SURG20 với các cấp bảo vệ chống sét và chống quá áp khác.

Kiểm tra số lượng và vị trí lắp đặt

Tùy theo thiết kế hệ thống, thiết bị chống xung có thể được bố trí tại phía nguồn AC, phía đầu ra DC của bộ chỉnh lưu hoặc các vị trí kết nối cần bảo vệ. Việc sử dụng một hay nhiều thiết bị phải được xác định dựa trên sơ đồ điện và hướng dẫn của nhà sản xuất. Không nên tự ý thay đổi cấu hình đấu nối hoặc nối các dây theo suy đoán.

Xem xét điều kiện môi trường

Cần kiểm tra nhiệt độ tại vị trí lắp đặt, độ ẩm, nguy cơ ngập nước, khả năng tiếp xúc với hóa chất và yêu cầu bảo vệ cơ học. SURG20 có dải nhiệt độ làm việc công bố từ -40°C đến +75°C. Với các khu vực có điều kiện đặc biệt, cần đánh giá thêm yêu cầu của toàn bộ cụm lắp đặt để bảo đảm vận hành an toàn.

Đối chiếu mã sản phẩm và tài liệu đi kèm

Trước khi đặt hàng, cần xác nhận mã SURG20, tên dòng Surgistor 20, thông số điện và phụ kiện đi kèm. Nếu thay thế thiết bị hiện hữu, nên cung cấp hình ảnh nhãn sản phẩm, sơ đồ đấu nối và thông tin bộ chỉnh lưu đang sử dụng để được hỗ trợ kiểm tra tính tương thích. Việc đối chiếu tài liệu chính hãng giúp hạn chế nhầm lẫn giữa thiết bị chống xung và các thiết bị bảo vệ điện có chức năng khác.

Song Thành Công hỗ trợ khách hàng kiểm tra thông tin sản phẩm, đối chiếu thông số và tư vấn phương án lựa chọn SURG20 M.C. Miller theo yêu cầu của từng ứng dụng.

Liên hệ mua SURG20 M.C. Miller Vietnam tại Song Thành Công

Nếu doanh nghiệp đang tìm kiếm thiết bị bảo vệ chống xung điện áp cho bộ chỉnh lưu và hệ thống bảo vệ catốt, SURG20 M.C. Miller là model đáng cân nhắc nhờ khả năng chịu dòng xung lớn, thiết kế điện đối xứng và kết cấu kín phù hợp với môi trường công nghiệp.

Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đội ngũ tư vấn hỗ trợ khách hàng xác định đúng mã sản phẩm, kiểm tra thông số, lựa chọn thiết bị phù hợp và trao đổi các yêu cầu kỹ thuật trước khi triển khai.

Thông tin liên hệ:

• Website: https://stock.stc-vietnam.com/
• Hỗ trợ tư vấn: 0898 788 268
• Email: ha@songthanhcong.com
• Email: marketing@songthanhcong.com

Khi liên hệ, khách hàng nên cung cấp thông tin về bộ chỉnh lưu, điện áp hệ thống, vị trí cần bảo vệ và điều kiện môi trường lắp đặt để quá trình tư vấn diễn ra nhanh chóng, chính xác.

Với các đặc tính bảo vệ chuyên dụng và khả năng tích hợp vào hệ thống chỉnh lưu theo cấu hình phù hợp, SURG20 M.C. Miller Vietnam là giải pháp hỗ trợ tăng cường khả năng chống xung điện áp cho các công trình bảo vệ catốt và ứng dụng công nghiệp. Liên hệ Song Thành Công để được tư vấn thông số, xác nhận model và nhận báo giá SURG20 M.C. Miller phù hợp với nhu cầu sử dụng thực tế.
