Giới thiệu sản phẩm SW1005A Black Box Vietnam

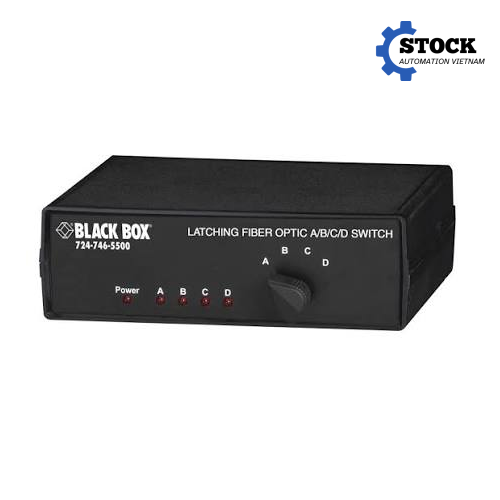

SW1005A Black Box Vietnam là bộ chuyển mạch quang Fiber Optic A/B/C/D Desktop Switch dạng latching, sử dụng kết nối ST và tương thích với cáp quang multimode 62.5/125 µm. Thiết bị được thiết kế để cho phép một thiết bị hoặc một đường truyền quang dùng chung lần lượt với một trong bốn mạng hoặc thiết bị từ xa thông qua các vị trí A, B, C và D. Việc lựa chọn đường truyền được thực hiện trực tiếp bằng núm xoay trên mặt trước thiết bị.

Điểm khác biệt quan trọng của SW1005A so với các thiết bị chuyển mạch điện tử thông thường nằm ở phương thức chuyển tín hiệu. Thiết bị không thực hiện quá trình chuyển đổi tín hiệu quang sang điện rồi chuyển ngược trở lại thành tín hiệu quang. Thay vào đó, SW1005A sử dụng cơ cấu micro-mirror, tức gương quang học siêu nhỏ, để thay đổi trực tiếp đường đi của tia sáng giữa cổng COMMON và các cổng A, B, C hoặc D. Nhờ đó, tín hiệu quang được truyền trực tiếp qua hệ thống quang học của thiết bị.

Thiết kế latching là một đặc điểm đáng chú ý đối với những hệ thống yêu cầu duy trì trạng thái kết nối đã lựa chọn. Khi người vận hành chọn một vị trí bằng núm xoay, cơ cấu chuyển mạch giữ nguyên trạng thái đó ngay cả khi nguồn điện bị mất. Nguồn điện chủ yếu được sử dụng cho quá trình thay đổi trạng thái chuyển mạch; khi đường truyền đã được thiết lập, tín hiệu quang vẫn có thể tiếp tục đi qua đường kết nối đã chọn.

SW1005A phù hợp với các hệ thống mạng quang, hệ thống truyền thông công nghiệp, phòng điều khiển, hệ thống thử nghiệm và các ứng dụng cần lựa chọn thủ công giữa nhiều tuyến truyền dẫn quang nhưng không muốn thay đổi cấu trúc mạng hoặc thực hiện đấu nối lại cáp thường xuyên.

Đặc điểm kỹ thuật nổi bật

SW1005A được thiết kế theo dạng desktop, phù hợp để lắp đặt tại bàn điều khiển, phòng kỹ thuật, tủ thiết bị hoặc khu vực vận hành cần thao tác chuyển đổi trực tiếp. Thiết bị cung cấp một cổng COMMON và bốn lựa chọn đường truyền A, B, C, D. Cấu trúc này cho phép một thiết bị hoặc tuyến quang dùng chung kết nối lần lượt tới bốn mạng hoặc thiết bị khác nhau.

Các đặc điểm kỹ thuật và chức năng chính của SW1005A gồm:

• Model: SW1005A
• Hãng sản xuất: Black Box
• Loại thiết bị: Fiber Optic A/B/C/D Desktop Switch
• Kiểu chuyển mạch: Manual, điều khiển bằng núm xoay phía trước
• Cấu hình: A/B/C/D với cổng COMMON
• Kiểu hoạt động: Latching
• Loại sợi quang: Multimode
• Kích thước lõi/sợi tương thích: 62.5/125 µm
• Đầu nối quang: ST
• Số kết nối: 5 cặp ST, tương ứng COMMON và A/B/C/D
• Nguồn cấp: 100–240 VAC, 50/60 Hz
• Chuyển mạch trực tiếp bằng cơ cấu gương quang học micro-mirror
• Không yêu cầu chuyển đổi quang-điện giữa các cổng quang
• Hoạt động trong suốt với tốc độ, định dạng tín hiệu và giao thức truyền dữ liệu
• Thiết kế latching giúp duy trì trạng thái kết nối khi mất nguồn
• Có đèn LED hiển thị trạng thái kết nối
• Có thể sử dụng cho các hệ thống yêu cầu lựa chọn tuyến quang thủ công.

Theo tài liệu kỹ thuật của Black Box, SW1005A có kích thước khoảng 6,4 × 20,3 × 16 cm và khối lượng khoảng 1,8 kg. Thiết bị sử dụng bộ nguồn 100–240 VAC, 50/60 Hz với đầu ra 12 VDC. Thiết bị được công bố với chứng nhận CE và FCC.

Một thông số đáng quan tâm khác là khả năng hoạt động không phụ thuộc vào tốc độ hoặc giao thức dữ liệu cụ thể. Vì SW1005A thực hiện chuyển tuyến trực tiếp trong miền quang thay vì xử lý dữ liệu bằng mạch điện tử, thiết bị có thể hoạt động trong suốt đối với tốc độ tín hiệu, định dạng tín hiệu và giao thức truyền thông. Điều này giúp giảm sự phụ thuộc vào một chuẩn truyền dữ liệu cụ thể khi thiết kế hệ thống.

Về nguyên lý, khi người vận hành xoay núm chọn A, hệ thống sẽ thiết lập đường quang giữa COMMON và A. Khi chọn B, đường truyền được chuyển sang COMMON-B. Tương tự, người dùng có thể lựa chọn C hoặc D. Gương quang học bên trong được định vị chính xác để thay đổi hướng truyền của tín hiệu quang giữa các cổng.

Ưu điểm khi sử dụng SW1005A Black Box

SW1005A Black Box mang lại lợi thế rõ rệt trong những hệ thống cần lựa chọn nhiều tuyến quang nhưng yêu cầu thao tác đơn giản, trực quan và dễ kiểm soát. Người vận hành không cần sử dụng phần mềm cấu hình hoặc thiết lập giao thức mạng để chuyển đổi giữa các đường truyền. Chỉ cần xoay núm điều khiển trên mặt trước để lựa chọn cổng mong muốn.

Một ưu điểm quan trọng khác là thiết bị không thực hiện quá trình chuyển đổi quang-điện-quang. Tín hiệu được định tuyến bằng hệ thống gương quang học. Cấu trúc này giúp SW1005A tránh được một số vấn đề thường gặp ở thiết bị điện tử xử lý tín hiệu, đồng thời không phụ thuộc vào việc thiết bị phải xử lý một tốc độ hoặc giao thức dữ liệu cụ thể.

Thiết kế latching đặc biệt hữu ích đối với các hệ thống cần giữ nguyên đường truyền đã lựa chọn. Khi mất nguồn, trạng thái kết nối được duy trì thay vì tự động chuyển về một tuyến mặc định. Đây là điểm cần cân nhắc trong những hệ thống mà việc thay đổi đường truyền ngoài dự kiến có thể làm gián đoạn quá trình kiểm tra, giám sát hoặc truyền dữ liệu.

Thiết bị cũng giúp giảm nhu cầu tháo lắp đầu nối quang khi muốn chuyển giữa nhiều mạng hoặc thiết bị. Thay vì liên tục tháo cáp khỏi một thiết bị rồi kết nối sang thiết bị khác, người vận hành có thể cố định toàn bộ các tuyến quang vào các cổng A, B, C và D, sau đó lựa chọn tuyến cần sử dụng bằng núm xoay.

Đối với phòng thí nghiệm hoặc hệ thống kiểm tra, cách bố trí này đặc biệt hữu ích khi một thiết bị đo cần lần lượt kết nối với nhiều mạng hoặc nhiều thiết bị đầu cuối. Việc chuyển đổi được thực hiện tại một điểm duy nhất, giúp thao tác nhanh và hạn chế nguy cơ đấu nhầm cáp quang.

Ứng dụng thực tế

SW1005A có thể được sử dụng trong nhiều hệ thống truyền thông sử dụng cáp quang multimode. Một ứng dụng điển hình là kết nối một thiết bị hoặc workstation với bốn mạng khác nhau. Người vận hành có thể lựa chọn mạng cần truy cập thông qua núm xoay A/B/C/D mà không cần thay đổi kết nối vật lý của thiết bị.

Trong hệ thống kiểm tra và bảo trì mạng, SW1005A có thể được bố trí giữa thiết bị kiểm tra và nhiều tuyến quang. Khi cần kiểm tra từng mạng, kỹ thuật viên chỉ cần chuyển sang vị trí tương ứng. Cách này giúp đơn giản hóa việc kiểm tra nhiều đường truyền tại cùng một vị trí.

Thiết bị cũng phù hợp với các hệ thống cần phân tách những mạng có mục đích sử dụng khác nhau. Ví dụ, một thiết bị có thể được kết nối tới nhiều mạng độc lập và chỉ truy cập từng mạng tại một thời điểm. Việc lựa chọn tuyến bằng chuyển mạch quang vật lý giúp hạn chế việc phải thay đổi cấu hình phần mềm hoặc đấu nối cáp thủ công.

Trong phòng điều khiển hoặc phòng kỹ thuật, SW1005A có thể được sử dụng để lựa chọn tuyến truyền dữ liệu giữa thiết bị vận hành và các hệ thống từ xa. Do thiết bị được thiết kế dạng desktop và thao tác bằng núm xoay, trạng thái lựa chọn có thể được kiểm tra trực tiếp trên mặt trước.

Đối với các hệ thống yêu cầu duy trì đường truyền trong trường hợp mất nguồn, cấu hình latching của SW1005A cũng là một yếu tố quan trọng. Black Box xác nhận phiên bản latching duy trì vị trí kết nối đã lựa chọn khi nguồn điện bị mất.

Ngoài các hệ thống mạng thông thường, SW1005A có thể được cân nhắc cho hệ thống truyền thông công nghiệp, hệ thống giám sát, thiết bị thử nghiệm, phòng R&D và các ứng dụng đặc thù cần chuyển đổi thủ công giữa nhiều tuyến cáp quang multimode.

Hướng dẫn lựa chọn model SW1005A Black Box

Khi lựa chọn SW1005A Black Box, trước tiên cần xác định loại cáp quang mà hệ thống đang sử dụng. SW1005A là model dành cho multimode 62.5/125 µm và sử dụng kết nối ST. Do đó, cần kiểm tra cả loại sợi quang và loại đầu nối hiện có trước khi đặt hàng. Nếu hệ thống sử dụng singlemode hoặc đầu nối khác, cần lựa chọn model Black Box tương ứng thay vì sử dụng SW1005A.

Tiếp theo cần xác định số lượng tuyến cần chuyển đổi. SW1005A có cấu hình COMMON kết nối lần lượt với bốn vị trí A, B, C và D. Đây là lựa chọn phù hợp khi một thiết bị hoặc tuyến quang cần truy cập tối đa bốn mạng hoặc thiết bị từ xa theo phương thức lựa chọn thủ công.

Yếu tố tiếp theo là yêu cầu về trạng thái khi mất điện. SW1005A thuộc loại latching, nghĩa là vị trí kết nối được giữ nguyên khi mất nguồn. Nếu hệ thống yêu cầu thiết bị tự động chuyển về một trạng thái mặc định khi mất điện, cần xem xét dòng non-latching thay vì SW1005A. Black Box phân biệt rõ hai cấu hình này trong dòng Fiber Optic A/B/C/D Switch.

Cũng cần xác định không gian lắp đặt và phương thức vận hành. SW1005A là thiết bị desktop, phù hợp với vị trí có thể tiếp cận trực tiếp để thao tác núm xoay. Nếu hệ thống yêu cầu điều khiển từ xa, điều khiển tự động hoặc chuyển mạch bằng tín hiệu bên ngoài, cần xem xét các model Black Box khác có chức năng remote control thay vì lựa chọn SW1005A.

Cuối cùng, cần kiểm tra toàn bộ sơ đồ kết nối trước khi triển khai, bao gồm loại sợi quang, đầu nối ST, thiết bị tại cổng COMMON, bốn tuyến A/B/C/D và yêu cầu về trạng thái khi mất nguồn. Việc xác định chính xác các thông số này giúp tránh lựa chọn sai model và hạn chế phát sinh bộ chuyển đổi đầu nối không cần thiết.

SW1005A là lựa chọn chuyên dụng cho bài toán chuyển đổi thủ công giữa bốn tuyến quang multimode trong một thiết bị duy nhất. Với cơ cấu micro-mirror, kết nối ST, cấu hình A/B/C/D và thiết kế latching, sản phẩm phù hợp với các hệ thống cần thao tác chuyển tuyến trực tiếp, duy trì đường truyền khi mất nguồn và không phụ thuộc vào một giao thức dữ liệu cụ thể.
