Mô tả

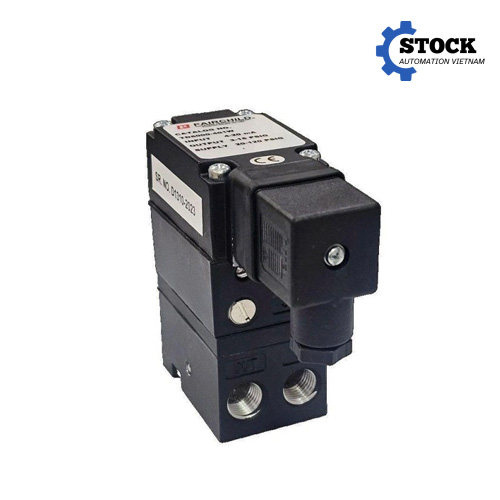

Giới thiệu sản phẩm TD6000-416U FAIRCHILD Vietnam
TD6000-416U FAIRCHILD Vietnam là bộ chuyển đổi điện – khí nén thuộc dòng Model T6000 của Fairchild, được sử dụng để chuyển đổi tín hiệu điều khiển điện 4-20 mA thành tín hiệu áp suất khí nén tương ứng. Thiết bị thường được gọi là bộ chuyển đổi I/P hoặc E/P Transducer, đóng vai trò trung gian giữa hệ thống điều khiển điện và các thiết bị chấp hành sử dụng khí nén như van điều khiển, bộ truyền động khí nén và các cơ cấu điều khiển quá trình.
Theo cấu hình của model TD6000-416U, thiết bị sử dụng tín hiệu đầu vào 4-20 mA và dải áp suất đầu ra 0-8,0 bar. Model này thuộc phiên bản Extended Range của dòng T6000, cho phép tạo áp suất khí nén đầu ra cao hơn so với nhiều cấu hình T6000 tiêu chuẩn. Thiết bị sử dụng cổng khí ren BSPT 1/4 inch và được thiết kế cho các hệ thống điều khiển công nghiệp yêu cầu chuyển đổi tín hiệu điện sang áp suất khí nén ổn định.
Dòng Fairchild T6000 có thiết kế dạng module, hỗ trợ nhiều phương án lắp đặt và nhiều cấu hình tín hiệu khác nhau. Nhà sản xuất công bố dòng sản phẩm có các tùy chọn đầu vào 4-20 mA, 10-50 mA, 1-5 VDC, 0-5 VDC, 1-9 VDC và 0-10 VDC; dải đầu ra có thể được lựa chọn từ các mức áp suất thấp đến 0-8 bar hoặc tương đương 0-800 kPa tùy cấu hình.
Với cấu hình TD6000-416U, tín hiệu 4-20 mA từ PLC, DCS hoặc bộ điều khiển được chuyển đổi thành áp suất khí nén đầu ra 0-8 bar. Điều này cho phép hệ thống điều khiển điện tử có thể trực tiếp điều khiển các thiết bị công nghệ vận hành bằng khí nén mà không cần thay đổi toàn bộ cấu trúc điều khiển hiện hữu.
TD6000-416U FAIRCHILD Vietnam phù hợp cho nhiều hệ thống tự động hóa công nghiệp, đặc biệt trong các ứng dụng điều khiển van, điều khiển áp suất, điều khiển lưu lượng và các dây chuyền cần phối hợp giữa hệ thống điều khiển điện với thiết bị chấp hành khí nén.
Đặc điểm kỹ thuật nổi bật
TD6000-416U được phát triển trên nền tảng Model T6000 của Fairchild với cấu trúc nhỏ gọn, khả năng chuyển đổi tín hiệu ổn định và nhiều phương án tích hợp vào hệ thống tự động hóa.
Các thông số chính của TD6000-416U gồm:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | FAIRCHILD |
| Dòng sản phẩm | Model T6000 |
| Mã sản phẩm | TD6000-416U |
| Loại thiết bị | Electro-Pneumatic I/P Transducer |
| Tín hiệu đầu vào | 4-20 mA |
| Tín hiệu đầu ra | Áp suất khí nén |
| Dải áp suất đầu ra | 0-8,0 bar |
| Dải tương đương | 0-800 kPa / 0-120 psig |
| Kết nối khí | 1/4 inch BSPT |
| Áp suất cấp khí | khoảng 8,8-10 bar theo cấu hình được công bố |
| Lưu lượng khí | khoảng 11 SCFM tại nguồn cấp 10 bar |
| Vật liệu thân | Nhôm |
| Vật liệu màng | Nitrile |
| Kết nối điện | DIN 43650 theo thông tin cấu hình thương mại của model |
| Kiểu tác động | Có thể đảo chiều tại hiện trường |
| Nhiệt độ làm việc | khoảng -29 đến 66 °C |
| Lắp đặt | Panel, wall, DIN rail và các cấu hình mounting phù hợp |
| Chức năng | Chuyển đổi dòng điện thành áp suất khí nén |
Các thông số trên cho thấy TD6000-416U được định hướng cho các hệ thống điều khiển cần dải áp suất khí nén tương đối rộng. Dải 0-8 bar tương đương 0-120 psig hoặc 0-800 kPa, phù hợp với nhiều cơ cấu chấp hành khí nén và thiết bị điều khiển công nghiệp.
Một điểm đáng chú ý của TD6000-416U là khả năng chuyển đổi tín hiệu theo quan hệ trực tiếp hoặc nghịch đảo tùy cấu hình vận hành. Dòng T6000 được thiết kế theo dạng field reversible, giúp người sử dụng có thể lựa chọn hướng tác động phù hợp với yêu cầu điều khiển của hệ thống.
Thiết bị có cấu trúc module gồm phần điều khiển chính và các tầng relay khí nén. Đối với phiên bản Extended Range, cấu trúc được bổ sung thêm tầng relay khí nén nhằm khuếch đại áp suất đầu ra. Đây là cơ sở giúp dòng T6000 đạt dải đầu ra cao đến 0-8 bar trong khi vẫn duy trì thiết kế tương đối nhỏ gọn.
TD6000-416U cũng được thiết kế với khả năng chống ảnh hưởng của nhiễu RFI/EMI. Đây là yếu tố quan trọng trong môi trường nhà máy có nhiều thiết bị đóng cắt, động cơ, biến tần, relay và các nguồn gây nhiễu điện từ. Tài liệu dòng T6000 công bố mức ảnh hưởng RFI/EMI thấp trong các điều kiện thử nghiệm được quy định.
Về lắp đặt, Model T6000 có thể sử dụng các bộ gá chuyên dụng cho panel, tường, DIN rail hoặc đường ống tùy cấu hình. Một số bộ mounting bracket được nhà sản xuất cung cấp kèm theo hoặc bán riêng tùy phương án lắp đặt.
Ưu điểm khi sử dụng TD6000-416U FAIRCHILD
TD6000-416U FAIRCHILD mang lại giải pháp kết nối trực tiếp giữa hệ thống điều khiển điện và thiết bị chấp hành khí nén. Trong các dây chuyền sử dụng PLC hoặc DCS, bộ điều khiển thường xuất tín hiệu analog 4-20 mA. Trong khi đó, nhiều control valve và pneumatic actuator lại yêu cầu tín hiệu áp suất khí nén để thay đổi vị trí làm việc. TD6000-416U đảm nhiệm chính xác chức năng chuyển đổi này.
Ưu điểm đầu tiên là khả năng tương thích với tín hiệu điều khiển 4-20 mA phổ biến trong công nghiệp. Người dùng có thể đưa tín hiệu từ PLC, DCS, controller hoặc thiết bị điều khiển quá trình vào TD6000-416U mà không cần sử dụng một bộ chuyển đổi tín hiệu trung gian khác.
Ưu điểm tiếp theo nằm ở dải áp suất đầu ra 0-8 bar. Dải này cho phép TD6000-416U đáp ứng các ứng dụng cần áp suất khí nén cao hơn các cấu hình T6000 có dải 0-2 bar hoặc 0-4 bar. Với hệ thống sử dụng actuator hoặc thiết bị điều khiển yêu cầu áp suất khí nén cao, việc lựa chọn đúng dải đầu ra giúp khai thác tốt hơn khả năng của thiết bị chấp hành.
Thiết bị cũng có khả năng đáp ứng lưu lượng khí tương đối lớn đối với một bộ chuyển đổi I/P nhỏ gọn. Tài liệu kỹ thuật của Model T6000 công bố lưu lượng lên đến khoảng 11 SCFM tại điều kiện nguồn cấp 10 bar đối với phiên bản Extended Range.
Thiết kế module của T6000 giúp thuận tiện cho việc lắp đặt và bảo trì. Cấu trúc này cho phép thiết bị được sử dụng trong nhiều kiểu bố trí khác nhau mà không phải thay đổi hoàn toàn hệ thống. Việc hiệu chỉnh hoặc bảo dưỡng cũng được thiết kế theo hướng thuận tiện cho công tác dịch vụ tại hiện trường.
Một lợi ích khác là khả năng đảo chiều tác động. Tùy yêu cầu điều khiển, người sử dụng có thể cấu hình quan hệ giữa tín hiệu điện đầu vào và áp suất khí nén đầu ra theo chiều phù hợp. Điều này hữu ích trong các ứng dụng van điều khiển có yêu cầu fail-open, fail-close hoặc logic điều khiển đặc thù.
Thân thiết bị bằng nhôm giúp giảm trọng lượng và phù hợp với các hệ thống lắp đặt công nghiệp. Kết hợp với kích thước nhỏ gọn, TD6000-416U có thể được bố trí gần thiết bị chấp hành, giảm chiều dài đường tín hiệu khí nén trong một số hệ thống.
Ứng dụng thực tế
TD6000-416U FAIRCHILD được sử dụng trong nhiều hệ thống tự động hóa và điều khiển quá trình có sự kết hợp giữa tín hiệu điện và thiết bị khí nén.
Trong hệ thống điều khiển van, TD6000-416U có thể nhận tín hiệu 4-20 mA từ PLC hoặc DCS và chuyển thành áp suất khí nén để điều khiển positioner hoặc cơ cấu chấp hành. Khi tín hiệu điều khiển thay đổi, áp suất khí nén đầu ra thay đổi tương ứng, từ đó làm thay đổi vị trí của van.
Trong ngành dầu khí, thiết bị có thể được sử dụng trong các hệ thống điều khiển quá trình, skid công nghệ, hệ thống điều khiển van và các cụm thiết bị sử dụng actuator khí nén. Dòng T6000 được liệt kê cho các ứng dụng Oil & Gas, Chemical, Industrial Automation, Pharmaceutical, Food & Beverage, Pulp & Paper và nhiều lĩnh vực công nghiệp khác.
Trong nhà máy hóa chất và lọc hóa dầu, TD6000-416U có thể được tích hợp vào hệ thống điều khiển lưu lượng, áp suất hoặc các quá trình yêu cầu van điều khiển vận hành bằng khí nén.
Trong ngành giấy và bột giấy, thiết bị có thể được sử dụng làm bộ chuyển đổi I/P cho các van điều khiển và actuator trong dây chuyền sản xuất.
Đối với ngành thực phẩm, đồ uống và dược phẩm, dòng T6000 cũng được sử dụng trong các hệ thống tự động hóa có yêu cầu điều khiển bằng khí nén. Tuy nhiên, khi lựa chọn thiết bị cho từng khu vực cụ thể, cần kiểm tra đầy đủ yêu cầu vệ sinh, vật liệu tiếp xúc, cấp bảo vệ và chứng nhận của đúng cấu hình sản phẩm trước khi đưa vào sử dụng.
TD6000-416U cũng phù hợp với các hệ thống máy móc tự động hóa nói chung, nơi bộ điều khiển phát tín hiệu 4-20 mA nhưng cơ cấu chấp hành yêu cầu tín hiệu khí nén. Một số ứng dụng tiêu biểu gồm điều khiển damper, van tuyến tính, van điều khiển quá trình, actuator khí nén và các hệ thống điều khiển áp suất.
Hướng dẫn lựa chọn model TD6000-416U FAIRCHILD
Việc lựa chọn TD6000-416U cần dựa trên tín hiệu điều khiển, dải áp suất đầu ra, loại ren khí, phương án kết nối điện, điều kiện môi trường và yêu cầu lắp đặt thực tế.
Đầu tiên cần kiểm tra tín hiệu đầu ra của PLC, DCS hoặc controller. TD6000-416U sử dụng đầu vào 4-20 mA, vì vậy model này phù hợp khi hệ thống điều khiển cung cấp tín hiệu dòng 4-20 mA. Nếu hệ thống sử dụng 0-10 VDC, 1-5 VDC hoặc các tín hiệu khác, cần lựa chọn cấu hình T6000 tương ứng thay vì sử dụng TD6000-416U. Dòng T6000 có nhiều lựa chọn tín hiệu đầu vào khác nhau để đáp ứng từng hệ thống.
Tiếp theo cần xác định dải áp suất đầu ra. TD6000-416U có cấu hình 0-8 bar. Đây là thông số quan trọng vì áp suất đầu ra của I/P transducer phải tương thích với yêu cầu của thiết bị chấp hành hoặc positioner phía sau.
Cần kiểm tra áp suất khí cấp cho thiết bị. Với cấu hình Extended Range 0-8 bar, tài liệu thương mại của model TD6000-416U ghi nhận nguồn khí cấp khoảng 8,8-10 bar. Hệ thống khí nén thực tế cần đảm bảo nguồn khí sạch, ổn định và phù hợp với yêu cầu của thiết bị.
Kiểu ren cũng cần được kiểm tra trước khi đặt hàng. TD6000-416U sử dụng cổng khí 1/4 inch BSPT. Nếu hệ thống hiện hữu sử dụng NPT hoặc một chuẩn ren khác, cần xác nhận phương án chuyển đổi hoặc lựa chọn cấu hình phù hợp. Không nên chỉ dựa vào kích thước 1/4 inch vì BSPT và NPT có sự khác biệt về tiêu chuẩn ren.
Đối với kết nối điện, cần xác nhận đúng cấu hình của thiết bị đang sử dụng và kiểu đầu nối trong tủ điều khiển. Thông tin thương mại của TD6000-416U ghi nhận kết nối DIN 43650; khi thay thế thiết bị đang vận hành, nên đối chiếu trực tiếp nameplate, datasheet và đầu nối thực tế trước khi đặt hàng.
Điều kiện môi trường cũng là yếu tố quan trọng. Nếu thiết bị được lắp đặt trong khu vực có nguy cơ cháy nổ, không nên mặc định TD6000-416U tiêu chuẩn đáp ứng yêu cầu chống cháy nổ. Dòng T6000 có các cấu hình khác nhau liên quan đến ATEX, FM, Intrinsically Safe và Explosion-Proof, vì vậy cần lựa chọn đúng mã đầy đủ dựa trên phân vùng nguy hiểm, tiêu chuẩn áp dụng và hồ sơ chứng nhận của công trình.
Đối với các dự án thay thế thiết bị hiện hữu, nên cung cấp cho nhà cung cấp các thông tin gồm mã thiết bị cũ, tín hiệu đầu vào, áp suất đầu ra, áp suất khí cấp, chuẩn ren, kiểu kết nối điện, môi trường lắp đặt và hình ảnh nameplate. Các thông tin này giúp xác nhận TD6000-416U có phù hợp hay cần chuyển sang một cấu hình khác của dòng T6000.
Song Thành Công có thể hỗ trợ kiểm tra model, đối chiếu thông số kỹ thuật và tư vấn cấu hình Fairchild phù hợp với yêu cầu của từng hệ thống. Đối với đơn hàng dự án hoặc thiết bị thay thế, việc xác nhận chính xác mã sản phẩm trước khi đặt hàng đặc biệt quan trọng nhằm tránh tình trạng sai tín hiệu, sai dải áp suất hoặc không tương thích với đường ống khí và hệ thống điều khiển.
Liên hệ mua hàng
TD6000-416U FAIRCHILD là bộ chuyển đổi điện – khí nén phù hợp cho các hệ thống tự động hóa sử dụng tín hiệu điều khiển 4-20 mA và cần tạo áp suất khí nén đầu ra trong dải 0-8 bar. Với thiết kế thuộc dòng Fairchild T6000, cấu trúc module, khả năng đảo chiều tác động, nhiều phương án lắp đặt và cấu hình mở rộng, thiết bị có thể đáp ứng nhiều yêu cầu điều khiển trong nhà máy công nghiệp.
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đối với TD6000-416U, Song Thành Công hỗ trợ tư vấn lựa chọn model, kiểm tra thông số, xác nhận cấu hình và cung cấp thiết bị theo yêu cầu của từng dự án.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Khi cần báo giá TD6000-416U FAIRCHILD, khách hàng nên cung cấp mã model đầy đủ cùng thông số hệ thống hiện tại để được kiểm tra chính xác cấu hình. Việc đối chiếu trước khi mua giúp đảm bảo thiết bị phù hợp với tín hiệu 4-20 mA, dải áp suất 0-8 bar, chuẩn kết nối khí và yêu cầu vận hành thực tế.
Song Thành Công sẵn sàng hỗ trợ các doanh nghiệp, nhà thầu M&E, nhà thầu tự động hóa và bộ phận bảo trì nhà máy trong việc cung cấp TD6000-416U FAIRCHILD cùng các thiết bị tự động hóa công nghiệp liên quan.
