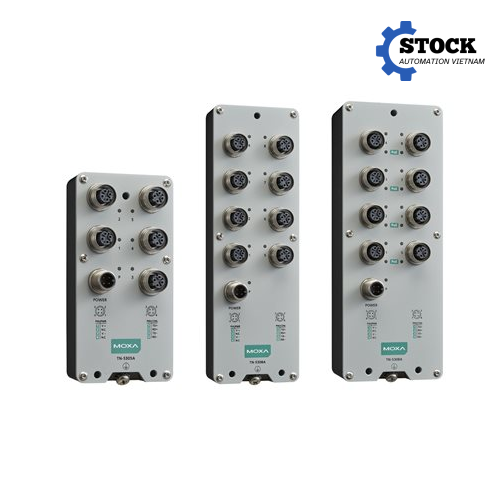

Giới thiệu sản phẩm TN-5300A Moxa Vietnam
TN-5300A Moxa Vietnam là dòng switch Ethernet công nghiệp không quản lý thuộc series ToughNet của Moxa, được thiết kế dành cho các hệ thống mạng Ethernet hoạt động trong môi trường công nghiệp khắc nghiệt. Điểm nổi bật của dòng TN-5300A là việc sử dụng đầu nối M12 thay cho các đầu nối Ethernet thông thường, giúp tăng độ chắc chắn của kết nối và hạn chế ảnh hưởng của rung động, va đập hoặc điều kiện môi trường bất lợi.
TN-5300A được phát triển với các phiên bản 5 hoặc 8 cổng Fast Ethernet 10/100BaseT(X), sử dụng đầu nối M12 D-coded 4 chân. Tùy model, sản phẩm có thể được trang bị chức năng PoE/PoE+ hoặc lớp phủ bảo vệ PCB conformal coating để đáp ứng những yêu cầu lắp đặt đặc thù. Các phiên bản PoE thuộc TN-5308A có khả năng cấp tối đa 30 W trên mỗi cổng, với tổng công suất PoE lên đến 50,2 W.
Về thiết kế, TN-5300A sử dụng vỏ kim loại đúc chắc chắn, kết hợp hệ thống đầu nối M12 nhằm tạo ra một thiết bị mạng có khả năng làm việc ổn định trong điều kiện rung động và nhiệt độ thay đổi. Thiết bị hỗ trợ nguồn DC với dải điện áp danh định 24/36/48/72/96/110 VDC và thiết kế đầu vào nguồn có khả năng bảo vệ quá tải, đảo cực và dòng khởi động.
Một điểm đáng chú ý khác là TN-5300A đáp ứng các yêu cầu bắt buộc của tiêu chuẩn EN 50155 dành cho thiết bị điện tử sử dụng trên phương tiện đường sắt. Ngoài lĩnh vực đường sắt, thiết bị cũng phù hợp với nhiều hệ thống tự động hóa và mạng công nghiệp yêu cầu độ bền cao như AGV, robot công nghiệp, hệ thống vận chuyển, khai khoáng và các ứng dụng hàng hải.
Với cấu trúc unmanaged, TN-5300A không yêu cầu cấu hình mạng phức tạp. Người dùng có thể kết nối thiết bị Ethernet vào switch và đưa vào hệ thống mạng ngay mà không cần thiết lập các thông số quản lý switch như đối với dòng managed switch.
Đặc điểm kỹ thuật nổi bật
TN-5300A Moxa Vietnam được xây dựng với trọng tâm là khả năng kết nối Ethernet ổn định trong môi trường có rung động, nhiệt độ cao/thấp và nguồn điện DC đặc thù. Một số đặc điểm kỹ thuật quan trọng của dòng sản phẩm gồm:
| Đặc điểm | Thông số |
|---|---|
| Loại thiết bị | Unmanaged Industrial Ethernet Switch |
| Chuẩn Ethernet | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Tốc độ Ethernet | 10/100 Mbps |
| Số cổng | 5 hoặc 8 cổng tùy model |
| Đầu nối Ethernet | M12 D-coded, 4-pin female |
| Nguồn vào | 24/36/48/72/96/110 VDC |
| Dải điện áp hoạt động | 16,8 đến 137,5 VDC |
| Đầu nối nguồn | M12 A-coded male |
| Nhiệt độ hoạt động | -40 đến 70°C |
| Độ ẩm môi trường | 5–95%, không ngưng tụ |
| Vỏ | Kim loại |
| Cấp bảo vệ | IP54 |
| Lắp đặt | Gắn tường; hỗ trợ DIN-rail với bộ kit tùy chọn |
| Bảo vệ nguồn | Quá tải, đảo cực |
| Bảng địa chỉ MAC | 2K |
| Packet Buffer | 768 kbits |
| Thời gian bảo hành | 5 năm |
Các thông số trên áp dụng cho dòng TN-5300A và có thể thay đổi tùy model cụ thể. Vì vậy, khi lựa chọn thiết bị cho một dự án, cần xác định chính xác mã hàng trước khi đặt mua.
Một trong những điểm khác biệt quan trọng của TN-5300A là đầu nối M12 D-coded. Đây là loại đầu nối thường được sử dụng trong các hệ thống công nghiệp vì khả năng kết nối chắc chắn hơn so với đầu nối RJ45 truyền thống. Trong môi trường có rung động liên tục, chẳng hạn trên phương tiện đường sắt, AGV hoặc máy móc chuyển động, việc sử dụng đầu nối phù hợp có thể giúp hạn chế tình trạng lỏng hoặc gián đoạn kết nối.
Thiết bị hỗ trợ chức năng tự động nhận dạng MDI/MDI-X, đồng thời hỗ trợ full-duplex và half-duplex. Điều này giúp việc kết nối các thiết bị Ethernet trở nên đơn giản hơn mà không cần quan tâm quá nhiều đến loại cáp hoặc phương thức đấu nối ở cấp độ cấu hình switch.
Đối với các model TN-5308A PoE, 8 cổng Ethernet đồng thời hỗ trợ IEEE 802.3af/at. Mỗi cổng có thể cung cấp tối đa 30 W, trong khi tổng ngân sách công suất PoE của switch là 50,2 W. Đây là lựa chọn phù hợp khi hệ thống cần truyền dữ liệu Ethernet đồng thời cấp nguồn cho các thiết bị đầu cuối tương thích PoE.
Về môi trường, TN-5300A có dải nhiệt độ hoạt động từ -40 đến 70°C. Thiết bị cũng được kiểm tra theo nhiều tiêu chuẩn về EMC, ESD, EFT, surge, rung và shock. Các tiêu chuẩn liên quan bao gồm EN 50155, EN 50121-4, IEC 60571 và IEC 61373, giúp dòng sản phẩm phù hợp với những hệ thống yêu cầu cao về độ bền môi trường.
Một số model có ký hiệu “-CT” được trang bị conformal coating cho PCB. Lớp phủ này giúp tăng khả năng bảo vệ bo mạch trước các tác động môi trường nhất định và phù hợp hơn với những ứng dụng có yêu cầu cao về độ bền thiết bị. Tuy nhiên, cần lựa chọn đúng model có “-CT” nếu yêu cầu kỹ thuật của dự án bắt buộc phải có lớp phủ bảo vệ PCB.
Ưu điểm khi sử dụng TN-5300A Moxa Vietnam
TN-5300A Moxa Vietnam mang lại lợi thế rõ rệt khi được sử dụng trong những hệ thống mạng Ethernet mà độ ổn định kết nối quan trọng hơn các chức năng quản lý mạng nâng cao.
Trước hết, thiết bị có thiết kế chắc chắn với vỏ kim loại đúc và đầu nối M12. Đây là cấu hình phù hợp cho môi trường có rung động và va đập, nơi việc sử dụng switch Ethernet văn phòng thông thường có thể không đáp ứng được yêu cầu vận hành lâu dài.
Thứ hai, dải nguồn DC rộng giúp TN-5300A có thể sử dụng trong nhiều hệ thống điện công nghiệp khác nhau. Thiết bị hỗ trợ các mức điện áp danh định từ 24 đến 110 VDC, đồng thời có dải điện áp hoạt động từ 16,8 đến 137,5 VDC. Điều này đặc biệt hữu ích trong các hệ thống phương tiện giao thông, tủ điều khiển và các thiết bị công nghiệp sử dụng nguồn DC khác nhau.
Thứ ba, dải nhiệt độ -40 đến 70°C giúp thiết bị có thể hoạt động trong điều kiện nhiệt độ tương đối khắc nghiệt. Đây là yếu tố cần quan tâm khi switch được lắp đặt trong tủ điều khiển ngoài trời, khoang máy, phương tiện giao thông hoặc các khu vực không có điều hòa.
Một ưu điểm khác là cấu trúc unmanaged. Với những hệ thống chỉ cần chức năng chia mạng Ethernet mà không yêu cầu VLAN, STP, SNMP hoặc các chức năng quản trị chuyên sâu, TN-5300A giúp giảm thời gian cấu hình và vận hành. Thiết bị có thể được tích hợp vào mạng một cách đơn giản, phù hợp với những hệ thống cần triển khai nhanh.
Đối với các hệ thống có thiết bị đầu cuối PoE, phiên bản TN-5308A PoE còn giúp giảm số lượng đường dây cần triển khai bằng cách truyền dữ liệu và nguồn điện trên cùng kết nối Ethernet. Đây là lợi thế đáng kể khi lắp đặt camera, thiết bị mạng hoặc các thiết bị đầu cuối tương thích PoE trong không gian hạn chế.
Ngoài ra, việc đáp ứng các tiêu chuẩn liên quan đến môi trường đường sắt như EN 50155 và EN 50121-4 giúp TN-5300A trở thành lựa chọn đáng cân nhắc cho các dự án yêu cầu thiết bị mạng có khả năng chịu được rung, shock, biến động nguồn và điều kiện nhiệt độ đặc thù.
Ứng dụng thực tế
TN-5300A có thể được sử dụng trong nhiều hệ thống Ethernet công nghiệp khác nhau. Ứng dụng tiêu biểu nhất là mạng truyền thông trên phương tiện đường sắt. Trong hệ thống tàu điện, tàu hỏa hoặc các phương tiện đường sắt khác, switch phải hoạt động ổn định trong điều kiện rung động liên tục và biến động nhiệt độ. Các tiêu chuẩn mà TN-5300A đáp ứng được xây dựng phù hợp với nhóm môi trường này.
Trong lĩnh vực tự động hóa nhà máy, TN-5300A có thể được sử dụng để kết nối PLC, HMI, IPC, robot, bộ điều khiển và các thiết bị Ethernet khác. Khi thiết bị được đặt tại khu vực có rung động hoặc điều kiện môi trường không thuận lợi, đầu nối M12 là một lợi thế so với các giải pháp Ethernet phổ thông.
TN-5300A cũng phù hợp với hệ thống AGV và phương tiện tự hành trong nhà máy. AGV thường xuyên di chuyển, thay đổi hướng và chịu rung động trong quá trình vận hành. Một switch có thiết kế công nghiệp và kết nối M12 giúp giảm nguy cơ ảnh hưởng đến đường truyền do tác động cơ học.
Trong ngành khai khoáng, thiết bị có thể được sử dụng để mở rộng mạng Ethernet tại các khu vực máy móc và phương tiện hoạt động liên tục. Tương tự, trong các ứng dụng hàng hải hoặc hệ thống thiết bị ngoài khơi, việc lựa chọn switch có thiết kế công nghiệp và khả năng chịu môi trường là yếu tố quan trọng để tăng độ tin cậy của hệ thống mạng.
Đối với các ứng dụng cần cấp nguồn qua Ethernet, TN-5308A PoE có thể được cân nhắc để kết nối các thiết bị tương thích IEEE 802.3af/at. Tuy nhiên, cần kiểm tra tổng công suất của các thiết bị đầu cuối để bảo đảm không vượt quá ngân sách PoE 50,2 W của switch.
Hướng dẫn lựa chọn model TN-5300A Moxa Vietnam
Việc lựa chọn TN-5300A Moxa Vietnam nên bắt đầu từ số lượng thiết bị Ethernet cần kết nối. Nếu hệ thống chỉ cần 5 cổng mạng, có thể lựa chọn các model thuộc TN-5305A. Nếu cần nhiều kết nối hơn, nhóm TN-5308A cung cấp 8 cổng Ethernet.
Đối với hệ thống không cần cấp nguồn qua Ethernet, nên lựa chọn phiên bản TN-5305A hoặc TN-5308A không PoE. Đây là cấu hình đơn giản, phù hợp với các hệ thống PLC, HMI, IPC và thiết bị Ethernet công nghiệp thông thường.
Nếu cần truyền cả dữ liệu và nguồn điện qua cáp Ethernet, nên xem xét TN-5308A-8PoE. Các model này có 8 cổng PoE và hỗ trợ IEEE 802.3af/at, với công suất tối đa 30 W trên mỗi cổng và tổng ngân sách 50,2 W. Khi lựa chọn, cần tính tổng công suất tiêu thụ thực tế của các thiết bị PoE để tránh vượt giới hạn của switch.
Nếu hệ thống hoạt động trong môi trường có yêu cầu cao hơn về khả năng bảo vệ bo mạch, có thể lựa chọn model có hậu tố “-CT”, được trang bị conformal coating. Đây là điểm cần kiểm tra trong các dự án có yêu cầu kỹ thuật cụ thể về bảo vệ PCB.
Một yếu tố khác cần kiểm tra là loại đầu nối và cáp M12. TN-5300A sử dụng Ethernet M12 D-coded 4-pin và nguồn M12 A-coded. Người thiết kế hệ thống cần lựa chọn đúng loại đầu nối, sơ đồ chân và cấp bảo vệ phù hợp với môi trường lắp đặt. Moxa cũng cung cấp các phụ kiện M12 và bộ kit lắp DIN-rail tương ứng cho từng nhóm model.
Cuối cùng, cần xác định nguồn điện thực tế tại vị trí lắp đặt. TN-5300A hỗ trợ nhiều mức nguồn DC danh định từ 24 đến 110 VDC, nhưng không nên chỉ dựa vào điện áp danh định của hệ thống. Cần kiểm tra điện áp thực tế, khả năng dao động nguồn và yêu cầu bảo vệ của toàn bộ hệ thống trước khi lựa chọn model.
Đối với các dự án cần switch có chức năng quản lý mạng nâng cao như VLAN, SNMP, redundancy hoặc các cơ chế quản trị chuyên sâu, cần trao đổi với đơn vị kỹ thuật để lựa chọn dòng Moxa phù hợp hơn. TN-5300A là dòng unmanaged, vì vậy thế mạnh chính nằm ở sự đơn giản, độ bền và khả năng triển khai mạng Ethernet trong môi trường công nghiệp.
Liên hệ mua hàng
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp thiết bị mạng công nghiệp Moxa cùng tài liệu kỹ thuật và hỗ trợ lựa chọn model theo yêu cầu của từng hệ thống.
Khách hàng có nhu cầu mua TN-5300A Moxa Vietnam hoặc cần xác định model phù hợp với số lượng cổng, nguồn điện, PoE, môi trường nhiệt độ và phương thức lắp đặt có thể liên hệ trực tiếp để được tư vấn.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Song Thành Công cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đối với các dự án tự động hóa, giao thông đường sắt, AGV, robot, khai khoáng, hàng hải hoặc các hệ thống Ethernet công nghiệp khác, đội ngũ kỹ thuật có thể hỗ trợ kiểm tra yêu cầu và đề xuất cấu hình phù hợp.
TN-5300A Moxa Vietnam là lựa chọn phù hợp cho những hệ thống cần một switch Ethernet công nghiệp nhỏ gọn, chắc chắn, dễ triển khai và có khả năng làm việc trong môi trường khắc nghiệt. Việc lựa chọn đúng model TN-5305A, TN-5308A hoặc phiên bản PoE và conformal coating sẽ giúp hệ thống đáp ứng tốt hơn yêu cầu thực tế về số lượng cổng, nguồn cấp, môi trường vận hành và thiết bị đầu cuối.
