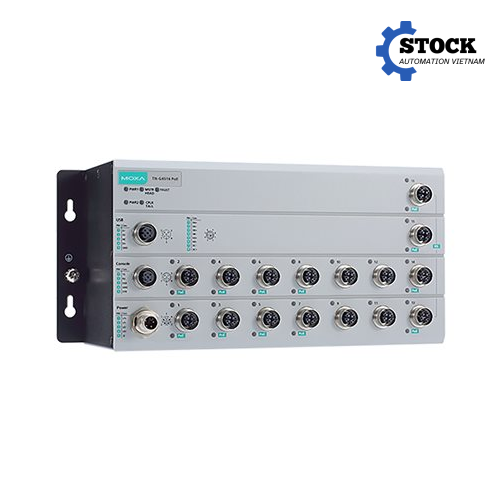

Giới thiệu sản phẩm TN-G4500 Moxa Vietnam
TN-G4500 Moxa Vietnam là dòng switch Ethernet công nghiệp Layer 2 Managed thuộc dòng ToughNet của Moxa, được phát triển chuyên cho các hệ thống mạng công nghiệp và đặc biệt phù hợp với môi trường đường sắt như thiết bị trên đoàn tàu, hệ thống điều khiển và giám sát tại khu vực đường ray. Thiết bị sử dụng hệ thống đầu nối M12 dạng công nghiệp, giúp kết nối Ethernet chắc chắn hơn trong điều kiện có rung động, va đập và môi trường làm việc khắc nghiệt.
Điểm đáng chú ý của TN-G4500 Moxa Vietnam là khả năng kết hợp kết nối Gigabit Ethernet và 10 Gigabit Ethernet trong cùng một thiết bị. Tùy model, switch có thể cung cấp các cổng 10/100/1000BaseT(X), cổng 10GBaseT(X) và các cổng Ethernet hỗ trợ PoE/PoE+, đáp ứng nhu cầu truyền dữ liệu tốc độ cao đồng thời cấp nguồn trực tiếp cho các thiết bị đầu cuối.
Dòng TN-G4500 được thiết kế với nguồn điện DC dải rộng từ 24 đến 110 VDC và cấu trúc nguồn kép có cách ly, phù hợp với nhiều hệ thống điện công nghiệp khác nhau. Thiết bị có khả năng hoạt động trong khoảng nhiệt độ từ -40 đến 70°C, đồng thời đáp ứng các yêu cầu quan trọng của tiêu chuẩn EN 50155 dành cho thiết bị điện tử sử dụng trong lĩnh vực đường sắt.
Với khả năng quản lý mạng, hỗ trợ các giao thức dự phòng, VLAN, QoS, multicast, các giao thức Ethernet công nghiệp và nhiều chức năng bảo mật, TN-G4500 không đơn thuần là một switch mạng thông thường mà là thành phần hạ tầng có thể được tích hợp vào các hệ thống mạng điều khiển và giám sát yêu cầu độ ổn định cao.
Đặc điểm kỹ thuật nổi bật
TN-G4500 Moxa Vietnam được xây dựng theo hướng ưu tiên độ bền cơ học, khả năng truyền thông tốc độ cao và tính liên tục của hệ thống mạng.
Cổng kết nối Ethernet đa tốc độ
Dòng TN-G4500 cung cấp tổng thể kiến trúc mạng với các cổng Gigabit Ethernet và 10 Gigabit Ethernet sử dụng đầu nối M12 X-coded 8-pin. Cấu hình cụ thể phụ thuộc vào từng model trong dòng.
Các model TN-G4516 có thể được cấu hình với 4 cổng 10/100/1000BaseT(X), cùng các cổng 10GBaseT(X) và cổng PoE tương ứng. Một số model BP còn được trang bị cổng 10G có bypass relay nhằm hỗ trợ các yêu cầu đặc thù về tính liên tục của đường truyền.
Việc sử dụng M12 X-coded thay cho đầu RJ45 thông thường giúp tăng độ chắc chắn của kết nối. Đây là điểm đặc biệt quan trọng trong các hệ thống có rung động liên tục như phương tiện đường sắt, tủ thiết bị trên tàu hoặc các khu vực công nghiệp có điều kiện cơ khí không ổn định.
Hỗ trợ PoE/PoE+
TN-G4500 có các cổng hỗ trợ IEEE 802.3af/at PoE/PoE+, cho phép truyền dữ liệu và cấp nguồn trên cùng đường Ethernet. Thiết bị có thể cung cấp tối đa 30 W trên mỗi cổng PoE và tổng công suất PoE tối đa lên tới 120 W cho mỗi switch theo cấu hình được hỗ trợ.
Tính năng này đặc biệt hữu ích khi hệ thống cần kết nối các thiết bị như camera IP, điểm truy cập không dây hoặc các thiết bị đầu cuối Ethernet tương thích PoE. Việc truyền cả nguồn và dữ liệu trên một kết nối giúp giảm số lượng dây dẫn, đơn giản hóa quá trình triển khai và thuận tiện hơn khi mở rộng hệ thống.
Nguồn cấp DC dải rộng
TN-G4500 hỗ trợ nguồn vào danh định từ 24 đến 110 VDC. Tài liệu cài đặt của Moxa cho biết dải điện áp đầu vào thực tế được hỗ trợ nằm trong khoảng 16,8 đến 137,5 VDC tùy điều kiện thiết kế và yêu cầu kỹ thuật. Thiết bị sử dụng cấu trúc nguồn đầu vào được cách ly nhằm tăng độ tin cậy khi vận hành.
Thiết kế này giúp switch có thể thích nghi với nhiều hệ thống điện DC khác nhau, đặc biệt là các hệ thống trên phương tiện đường sắt và các ứng dụng công nghiệp không sử dụng nguồn AC thông thường.
Khả năng hoạt động trong môi trường khắc nghiệt
TN-G4500 được thiết kế để hoạt động trong dải nhiệt độ từ -40 đến 70°C. Đây là một lợi thế đáng kể so với các switch mạng thương mại vốn thường được thiết kế cho môi trường văn phòng hoặc phòng máy có kiểm soát nhiệt độ.
Thiết bị cũng được thiết kế với các yêu cầu liên quan đến rung động, sốc, ESD, surge và cách ly nguồn theo các phần liên quan của EN 50155. Một số model có tùy chọn conformal coating để tăng khả năng bảo vệ bo mạch trong môi trường công nghiệp phù hợp.
Chức năng dự phòng mạng
TN-G4500 hỗ trợ các cơ chế dự phòng mạng như STP, RSTP, MSTP, Turbo Ring và Turbo Chain. Với Turbo Ring và Turbo Chain, thời gian phục hồi mạng có thể dưới 50 ms trong cấu hình được Moxa công bố, giúp hạn chế ảnh hưởng của sự cố đường truyền đến hoạt động của hệ thống.
Đây là tính năng quan trọng đối với các hệ thống điều khiển và giám sát mà việc mất kết nối trong thời gian dài có thể gây gián đoạn vận hành.
Quản lý lưu lượng và multicast
Thiết bị hỗ trợ VLAN theo IEEE 802.1Q, Port-based VLAN và GVRP, giúp kỹ sư phân chia mạng thành các vùng logic khác nhau. QoS hỗ trợ phân loại và ưu tiên lưu lượng, trong khi IGMP Snooping và GMRP giúp kiểm soát lưu lượng multicast hiệu quả hơn.
Các chức năng này đặc biệt hữu ích trong hệ thống có nhiều loại dữ liệu cùng truyền trên một hạ tầng mạng, chẳng hạn dữ liệu điều khiển, camera giám sát, thông tin trạng thái thiết bị và các luồng dữ liệu thời gian thực.
Hỗ trợ giao thức công nghiệp
TN-G4500 hỗ trợ EtherNet/IP và Modbus/TCP, giúp thiết bị có thể tích hợp vào nhiều kiến trúc mạng tự động hóa công nghiệp. Switch có thể đóng vai trò trung gian kết nối PLC, máy tính công nghiệp, hệ thống SCADA, thiết bị I/O Ethernet và các thiết bị mạng khác.
Bảo mật và quản lý mạng
Về quản trị mạng, TN-G4500 hỗ trợ SNMPv1/v2c/v3, HTTPS, SSH, IEEE 802.1X, TACACS+, port locking và nhiều chức năng kiểm soát truy cập khác. Thiết bị cũng hỗ trợ port mirroring, RMON, Syslog và các cơ chế cảnh báo để hỗ trợ việc giám sát và xử lý sự cố mạng.
Switch có thể được cấu hình thông qua giao diện Web, Telnet/serial console, CLI và Windows Utility. Nhờ đó, kỹ sư có thể thiết lập VLAN, redundancy, QoS, bảo mật và các tham số mạng mà không cần thay đổi phần cứng.
Ưu điểm khi sử dụng TN-G4500 Moxa Vietnam
TN-G4500 Moxa Vietnam mang lại lợi thế rõ rệt khi triển khai trong những hệ thống yêu cầu switch có độ bền cao và khả năng quản lý mạng chuyên nghiệp.
Trước hết, thiết bị được thiết kế cho môi trường rung động và va đập. Đầu nối M12 dạng công nghiệp giúp hạn chế nguy cơ lỏng kết nối do rung động cơ học. Đây là yếu tố rất quan trọng đối với các ứng dụng trên tàu, phương tiện giao thông và các hệ thống công nghiệp có chuyển động liên tục.
Thứ hai, việc tích hợp Gigabit và 10 Gigabit Ethernet giúp hệ thống có khả năng đáp ứng nhu cầu truyền dữ liệu lớn. Khi hệ thống được mở rộng với nhiều camera IP, thiết bị điều khiển hoặc các hệ thống giám sát có lưu lượng cao, kiến trúc multi-Gigabit giúp giảm nguy cơ nghẽn cổ chai tại các tuyến mạng quan trọng.
Thứ ba, khả năng cấp nguồn PoE/PoE+ giúp đơn giản hóa việc triển khai thiết bị đầu cuối. Với các thiết bị tương thích, chỉ cần một đường cáp Ethernet là có thể đồng thời truyền dữ liệu và cấp nguồn.
Một ưu điểm khác là khả năng dự phòng mạng. Khi một tuyến kết nối gặp sự cố, các cơ chế như Turbo Ring, Turbo Chain hoặc RSTP có thể giúp mạng khôi phục nhanh hơn, từ đó hạn chế thời gian gián đoạn của hệ thống.
Ngoài ra, nguồn 24–110 VDC và dải nhiệt độ -40 đến 70°C giúp TN-G4500 phù hợp với nhiều môi trường lắp đặt mà switch Ethernet thông thường khó đáp ứng. Đây là lựa chọn đáng cân nhắc cho các dự án cần thiết bị mạng công nghiệp có tuổi thọ và độ ổn định cao.
Moxa hiện công bố thời gian bảo hành 5 năm cho dòng sản phẩm TN-G4500.
Ứng dụng thực tế
TN-G4500 được phát triển chủ yếu cho các hệ thống giao thông đường sắt, bao gồm ứng dụng trên phương tiện đường sắt và các hệ thống thiết bị tại khu vực đường ray. Đây là nhóm ứng dụng đòi hỏi cao về độ bền cơ khí, khả năng chịu nhiệt, độ ổn định nguồn và tính liên tục của mạng truyền thông.
Trong hệ thống trên tàu, TN-G4500 có thể được sử dụng làm switch trung tâm hoặc switch phân phối để kết nối camera IP, hệ thống thông tin hành khách, thiết bị giám sát, máy tính công nghiệp và các hệ thống điều khiển sử dụng Ethernet.
Đối với hệ thống wayside, switch có thể được sử dụng để kết nối các thiết bị giám sát và điều khiển phân bố dọc theo tuyến đường sắt. Các tính năng redundancy giúp tăng khả năng duy trì truyền thông khi một tuyến mạng gặp lỗi.
Ngoài lĩnh vực đường sắt, thiết kế M12, nguồn DC dải rộng và khả năng chịu môi trường khắc nghiệt cũng khiến TN-G4500 phù hợp để xem xét trong các hệ thống công nghiệp đặc thù. Ví dụ có thể kể đến hệ thống giao thông thông minh, hệ thống camera công nghiệp, mạng Ethernet trên phương tiện, hệ thống giám sát phân tán và các ứng dụng cần switch Ethernet tốc độ cao trong môi trường có rung động.
Khi sử dụng cho hệ thống tự động hóa, TN-G4500 có thể đóng vai trò kết nối giữa PLC, HMI, SCADA, IPC và các thiết bị Ethernet công nghiệp. Khả năng hỗ trợ EtherNet/IP và Modbus/TCP giúp việc tích hợp với các hệ thống điều khiển sử dụng Ethernet trở nên thuận tiện hơn.
Hướng dẫn lựa chọn model TN-G4500 Moxa Vietnam
Dòng TN-G4500 không chỉ có một cấu hình duy nhất. Moxa hiện cung cấp nhiều model với sự khác biệt về số lượng cổng 10G, cấu hình PoE, bypass relay và conformal coating. Vì vậy, việc xác định đúng model trước khi đặt hàng là bước rất quan trọng.
Nếu hệ thống yêu cầu các cổng Gigabit và 10 Gigabit Ethernet cùng với khả năng cấp nguồn PoE, cần lựa chọn model có cấu hình PoE tương ứng. Dòng TN-G4516 có các biến thể với 4 cổng 10/100/1000BaseT(X), 8 cổng 100/1000BaseT(X) PoE và 4 hoặc 2 cổng 10GBaseT(X) PoE tùy model.
Nếu hệ thống yêu cầu bypass relay cho các đường truyền 10G, nên lựa chọn phiên bản có ký hiệu BP. Các model BP được Moxa thiết kế với 2 cổng 10GBaseT(X) có bypass relay, phù hợp với những kiến trúc mạng có yêu cầu đặc biệt về tính liên tục của kết nối.
Trong môi trường có yêu cầu bảo vệ bo mạch cao hơn, người dùng có thể cân nhắc model có ký hiệu CT-T, tức phiên bản có conformal coating. Dòng TN-G4516 hiện có các biến thể không phủ và có phủ conformal coating.
Đối với hệ thống không cần cấp nguồn PoE, cần kiểm tra kỹ cấu hình thực tế thay vì chỉ dựa vào tên dòng sản phẩm. Số lượng cổng, loại cổng, khả năng PoE, bypass relay và conformal coating đều cần được đối chiếu với mã model đầy đủ.
Ngoài ra, cần kiểm tra loại đầu nối M12 và dây cáp tương ứng trước khi triển khai. TN-G4500 sử dụng M12 X-coded 8-pin cho các cổng Ethernet 1G/10G; nguồn sử dụng đầu nối M12 K-coded 5-pin, trong khi console và USB sử dụng các loại đầu nối M12 với coding khác nhau.
Đối với dự án đường sắt hoặc phương tiện giao thông, nên kiểm tra yêu cầu tiêu chuẩn EN 50155 và các điều kiện môi trường cụ thể của dự án trước khi lựa chọn model. Không nên chỉ căn cứ vào số lượng cổng Ethernet mà cần xem xét đồng thời nguồn cấp, nhiệt độ, rung động, PoE, topology mạng và yêu cầu dự phòng.
Nếu khách hàng chưa xác định được mã TN-G4500 phù hợp, có thể cung cấp sơ đồ mạng, số lượng thiết bị cần kết nối, yêu cầu PoE, nguồn cấp DC và điều kiện lắp đặt. Bộ phận kỹ thuật có thể dựa trên các thông tin này để xác định cấu hình phù hợp và hạn chế tình trạng chọn sai model hoặc thiếu phụ kiện khi triển khai.
