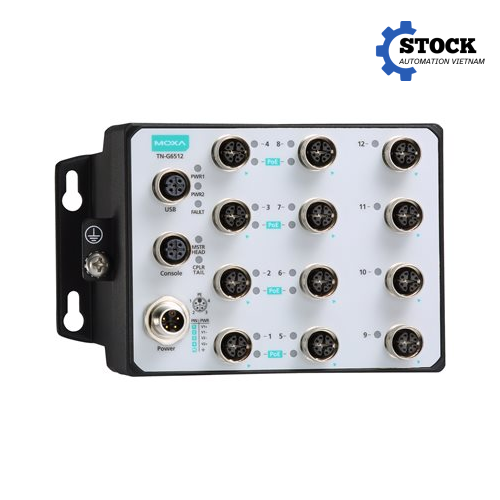

Giới thiệu sản phẩm TN-G6500 Moxa Vietnam
TN-G6500 Moxa Vietnam là dòng switch Ethernet công nghiệp Layer 2 Managed được Moxa phát triển dành cho các hệ thống mạng yêu cầu độ ổn định cao trong môi trường công nghiệp, đặc biệt là hệ thống thông tin liên lạc trên phương tiện đường sắt và các vị trí lắp đặt ngoài trời, nơi thiết bị phải chịu rung động, sốc cơ học, nhiệt độ thay đổi và điều kiện môi trường khắc nghiệt.
Khác với switch Ethernet thương mại thông thường, TN-G6500 được thiết kế với kết nối M12 dạng công nghiệp, vỏ kim loại bảo vệ IP67 và dải nguồn DC rộng. Thiết bị hỗ trợ tổng cộng 12 cổng Gigabit Ethernet, trong đó 4 cổng Ethernet 10/100/1000BaseT(X) sử dụng đầu nối M12 A-coded và 8 cổng PoE 100/1000BaseT(X) sử dụng đầu nối M12 X-coded. Tám cổng PoE hỗ trợ chuẩn IEEE 802.3af/at và có thể cung cấp tối đa 30 W cho mỗi cổng, với tổng ngân sách PoE lên đến 96 W.
Một điểm đáng chú ý của TN-G6500 Moxa Vietnam là khả năng hoạt động với nguồn điện DC 24/36/48/72/96/110 VDC, phù hợp với nhiều hệ thống điện công nghiệp và đặc biệt là kiến trúc nguồn trên phương tiện đường sắt. Thiết bị có hai đầu vào nguồn độc lập, hỗ trợ cách ly nguồn và các chức năng bảo vệ quá dòng, đảo cực, giúp tăng độ tin cậy khi triển khai trong các hệ thống mạng quan trọng.
Với khả năng quản lý mạng Layer 2, hỗ trợ VLAN, QoS, RSTP, MSTP, LACP, IGMP Snooping, SNMP và nhiều chức năng quản trị khác, TN-G6500 không chỉ đóng vai trò kết nối các thiết bị Ethernet mà còn giúp kỹ sư xây dựng, giám sát và duy trì hệ thống mạng công nghiệp có cấu trúc rõ ràng.
Đặc điểm kỹ thuật nổi bật
TN-G6500 được xây dựng theo hướng ưu tiên độ bền cơ học, khả năng kết nối ổn định và khả năng quản lý mạng. Một số đặc điểm kỹ thuật quan trọng gồm:
| Đặc điểm | Thông số |
|---|---|
| Loại thiết bị | Layer 2 Managed Gigabit Ethernet Switch |
| Tổng số cổng Ethernet | 12 cổng Gigabit |
| Cổng Ethernet | 4 × 10/100/1000BaseT(X), M12 A-coded |
| Cổng PoE | 8 × 100/1000BaseT(X), M12 X-coded |
| Chuẩn PoE | IEEE 802.3af/at |
| Công suất PoE | Tối đa 30 W/cổng |
| Tổng ngân sách PoE | 96 W |
| Cổng Console | RS-232, M12 B-coded 5-pin |
| Nguồn cấp | 24/36/48/72/96/110 VDC |
| Dải điện áp hoạt động | 16,8 đến 137,5 VDC |
| Số đầu vào nguồn | 2 |
| Vỏ thiết bị | Kim loại |
| Cấp bảo vệ | IP67 |
| Nhiệt độ hoạt động | -40 đến 70°C |
| Kích thước | 159 × 97 × 100 mm |
| Trọng lượng | Khoảng 1,75 kg |
| Lắp đặt | Wall mounting |
Các thông số trên được Moxa công bố cho dòng TN-G6500 hiện hành.
Về giao diện mạng, 4 cổng Ethernet Gigabit sử dụng đầu nối M12 A-coded 8-pin female, trong khi 8 cổng PoE sử dụng M12 X-coded 8-pin female. Việc sử dụng đầu nối M12 giúp hệ thống có khả năng chống rung và chống tác động môi trường tốt hơn so với các đầu nối Ethernet thông dụng trong môi trường văn phòng.
TN-G6500 cũng hỗ trợ các chuẩn Ethernet phổ biến như IEEE 802.3, IEEE 802.3u và IEEE 802.3ab, đồng thời hỗ trợ IEEE 802.3x Flow Control và IEEE 802.3ad LACP. Về quản lý mạng, thiết bị hỗ trợ Web Console HTTP/HTTPS, CLI, Telnet, SSH, Serial Console và Windows Utility, giúp kỹ sư có nhiều phương án cấu hình và bảo trì hệ thống.
Đối với các hệ thống có yêu cầu phân chia lưu lượng, TN-G6500 hỗ trợ Port-based VLAN, IEEE 802.1Q VLAN, GVRP, IGMP Snooping, IGMP Querier và các chức năng lọc multicast. QoS/CoS/ToS cho phép phân loại và ưu tiên lưu lượng, phù hợp với các hệ thống trong đó dữ liệu điều khiển, camera hoặc các luồng thông tin thời gian thực cần được ưu tiên truyền tải.
Về dự phòng mạng, thiết bị hỗ trợ RSTP, STP, MSTP, LACP cùng các cơ chế dự phòng mạng Turbo Ring và Turbo Chain của Moxa. Turbo Ring và Turbo Chain có thể giúp hệ thống phục hồi nhanh khi xảy ra sự cố trên một nhánh kết nối, từ đó hạn chế thời gian gián đoạn truyền thông.
Một ưu điểm quan trọng khác là khả năng hoạt động trong môi trường nhiệt độ rộng từ -40 đến 70°C. Vỏ kim loại đạt IP67 giúp thiết bị phù hợp với các vị trí có bụi, hơi ẩm hoặc nước tác động trong phạm vi điều kiện mà cấp bảo vệ cho phép. Đây là những yếu tố quan trọng khi switch được lắp đặt bên ngoài tủ điều khiển hoặc trên phương tiện vận tải.
Dòng TN-G6500 cũng được thiết kế theo các yêu cầu liên quan đến ứng dụng đường sắt, với các tiêu chuẩn và thử nghiệm như EN 50155, EN 50121-4, IEC 60571, EN 45545-2, IEC 61373 và các yêu cầu EMC, ESD, surge, shock và vibration tương ứng.
Ưu điểm khi sử dụng TN-G6500 Moxa Vietnam
Sử dụng TN-G6500 Moxa Vietnam mang lại lợi thế rõ rệt khi hệ thống mạng Ethernet phải làm việc trong môi trường mà switch thông thường khó đáp ứng.
Trước hết là độ bền cơ học. Đầu nối M12 có cơ cấu kết nối chắc chắn, phù hợp với các hệ thống thường xuyên chịu rung và chấn động. Đây là lý do dạng kết nối này được sử dụng rộng rãi trong các ứng dụng công nghiệp, phương tiện giao thông và hệ thống ngoài trời.
Thứ hai là khả năng cấp nguồn PoE trực tiếp cho thiết bị đầu cuối. Với 8 cổng PoE hỗ trợ IEEE 802.3af/at và tổng công suất 96 W, TN-G6500 có thể vừa truyền dữ liệu vừa cấp nguồn cho các thiết bị tương thích như camera IP, thiết bị mạng không dây hoặc các thiết bị Ethernet hỗ trợ PoE. Điều này giúp giảm số lượng đường dây nguồn riêng và đơn giản hóa việc triển khai hệ thống.
Thứ ba là khả năng vận hành với dải nguồn DC rộng. Dải điện áp này giúp TN-G6500 phù hợp với nhiều kiến trúc nguồn khác nhau thay vì chỉ giới hạn ở nguồn 24 VDC phổ biến trong một số hệ thống tự động hóa.
Thiết bị còn có hai đầu vào nguồn, kết hợp với các chức năng bảo vệ nguồn, giúp tăng khả năng duy trì hoạt động khi hệ thống được thiết kế với hai nguồn cấp độc lập. Đây là một đặc điểm có giá trị đối với các hệ thống mạng quan trọng, nơi việc mất kết nối trong thời gian ngắn cũng có thể ảnh hưởng đến hoạt động của toàn bộ hệ thống.
Về quản trị, TN-G6500 cho phép kỹ sư kiểm soát lưu lượng và cấu trúc mạng thông qua VLAN, QoS, IGMP Snooping, SNMP, RMON, LLDP, Port Mirroring, Loop Protection và các chức năng quản lý khác. Nhờ đó, việc kiểm tra trạng thái mạng, phân tích lỗi và mở rộng hệ thống thuận tiện hơn so với một switch không quản lý.
Ứng dụng thực tế
TN-G6500 được định hướng chủ yếu cho các hệ thống mạng Ethernet công nghiệp và ứng dụng đường sắt. Moxa xác định dòng sản phẩm này dành cho các ứng dụng rolling stock và wayside, trong đó thiết bị mạng phải đáp ứng yêu cầu cao về độ bền, nhiệt độ, rung động, sốc và nguồn điện.
Trong hệ thống đường sắt, TN-G6500 có thể được sử dụng để kết nối camera IP, hệ thống thông tin hành khách, thiết bị mạng không dây, máy tính công nghiệp và các thiết bị Ethernet khác trên tàu hoặc tại cơ sở hạ tầng đường sắt.
Khả năng PoE cũng giúp thiết bị phù hợp với hệ thống camera giám sát. Thay vì phải bố trí một đường Ethernet và một đường nguồn riêng cho từng camera, cổng PoE có thể truyền dữ liệu và cấp nguồn trên cùng kết nối, giúp giảm độ phức tạp của hệ thống dây.
Trong các hệ thống tự động hóa công nghiệp, TN-G6500 có thể đóng vai trò switch trung tâm hoặc switch phân phối để kết nối PLC, IPC, HMI, camera công nghiệp, thiết bị thu thập dữ liệu và các thiết bị Ethernet khác. Tuy nhiên, việc lựa chọn cần dựa trên kiến trúc mạng thực tế, giao thức sử dụng, số lượng node và yêu cầu dự phòng.
Đối với các hệ thống ngoài trời hoặc môi trường có điều kiện khắc nghiệt, cấp bảo vệ IP67 và dải nhiệt độ -40 đến 70°C là những yếu tố đáng cân nhắc. Thiết bị có thể được triển khai ở những vị trí mà switch Ethernet văn phòng không phù hợp về khả năng bảo vệ môi trường.
TN-G6500 cũng phù hợp với các hệ thống cần truyền dữ liệu multicast, chẳng hạn hệ thống video, nhờ hỗ trợ IGMP Snooping và IGMP Querier. Các tính năng QoS giúp kỹ sư phân loại và ưu tiên lưu lượng khi nhiều loại dữ liệu cùng hoạt động trên một mạng.
Hướng dẫn lựa chọn model TN-G6500 Moxa Vietnam
Khi lựa chọn TN-G6500 Moxa Vietnam, cần xác định chính xác model trước khi đặt hàng vì TN-G6500 là tên dòng sản phẩm, không phải một mã cấu hình duy nhất.
Theo thông tin sản phẩm hiện tại của Moxa, dòng TN-G6500 có hai model là TN-G6512-8GPoE-WV-T và TN-G6512-8GPoE-WV-CT-T. Cả hai đều có 4 cổng 10/100/1000BaseT(X) và 8 cổng PoE 100/1000BaseT(X) sử dụng đầu nối M12. Điểm khác biệt chính nằm ở tùy chọn conformal coating: model WV-CT-T được phủ bảo vệ mạch, trong khi model WV-T không có tùy chọn này.
Conformal coating đặc biệt đáng cân nhắc khi thiết bị phải làm việc trong môi trường có độ ẩm, hơi hóa chất hoặc điều kiện môi trường khắc nghiệt hơn. Tuy nhiên, việc lựa chọn model có phủ bảo vệ hay không cần dựa trên điều kiện thực tế của dự án và yêu cầu kỹ thuật của hệ thống.
Khi lập cấu hình, người dùng cũng cần kiểm tra loại đầu nối M12 trên thiết bị, loại cáp cần sử dụng, phương án cấp nguồn, tổng công suất PoE và số lượng thiết bị đầu cuối. Đối với hệ thống có camera hoặc thiết bị PoE, cần tính tổng công suất tiêu thụ để bảo đảm không vượt quá ngân sách PoE 96 W của switch.
Ngoài ra, nếu hệ thống yêu cầu dự phòng mạng, kỹ sư nên xác định trước topology mạng và lựa chọn cơ chế dự phòng phù hợp như RSTP hoặc các giải pháp Turbo Ring/Turbo Chain của Moxa. Việc này giúp tránh tình trạng mua đúng switch nhưng cấu hình mạng không đáp ứng yêu cầu về thời gian phục hồi khi xảy ra sự cố.
Với các dự án đường sắt, cần kiểm tra đầy đủ yêu cầu về tiêu chuẩn EN 50155, EN 50121-4, IEC 61373, EN 45545-2 và các yêu cầu chứng nhận cụ thể của dự án trước khi xác nhận cấu hình. Không nên chỉ dựa vào tên dòng TN-G6500 mà bỏ qua mã model và bộ chứng nhận đi kèm.
Nếu khách hàng chưa xác định được model phù hợp, nên cung cấp cho đơn vị tư vấn các thông tin gồm số lượng cổng Ethernet cần sử dụng, số lượng thiết bị PoE, công suất từng thiết bị PoE, điện áp nguồn hiện có, nhiệt độ môi trường, vị trí lắp đặt, yêu cầu chống rung và yêu cầu về dự phòng mạng. Từ các thông tin này có thể xác định cấu hình TN-G6500 phù hợp hơn và hạn chế phát sinh trong quá trình triển khai.
Liên hệ mua hàng
TN-G6500 Moxa Vietnam là lựa chọn phù hợp cho các hệ thống Ethernet công nghiệp cần kết nối Gigabit, PoE, khả năng quản lý mạng và độ bền cao trong môi trường làm việc khắc nghiệt. Với thiết kế M12, vỏ kim loại IP67, nguồn DC dải rộng, 12 cổng Gigabit và 8 cổng PoE, sản phẩm đáp ứng tốt các yêu cầu kết nối trong hệ thống đường sắt, giao thông thông minh, giám sát công nghiệp và nhiều ứng dụng Ethernet ngoài trời.
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đội ngũ kỹ thuật có thể hỗ trợ khách hàng kiểm tra cấu hình, đối chiếu model, lựa chọn phụ kiện kết nối và tư vấn phương án triển khai phù hợp với yêu cầu thực tế.
